Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 FF (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 EX, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 LX Flex, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 iDSI (GE3, GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 iDSi (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD2) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du dragstångsände på HONDA JAZZ 1 [GUIDE]

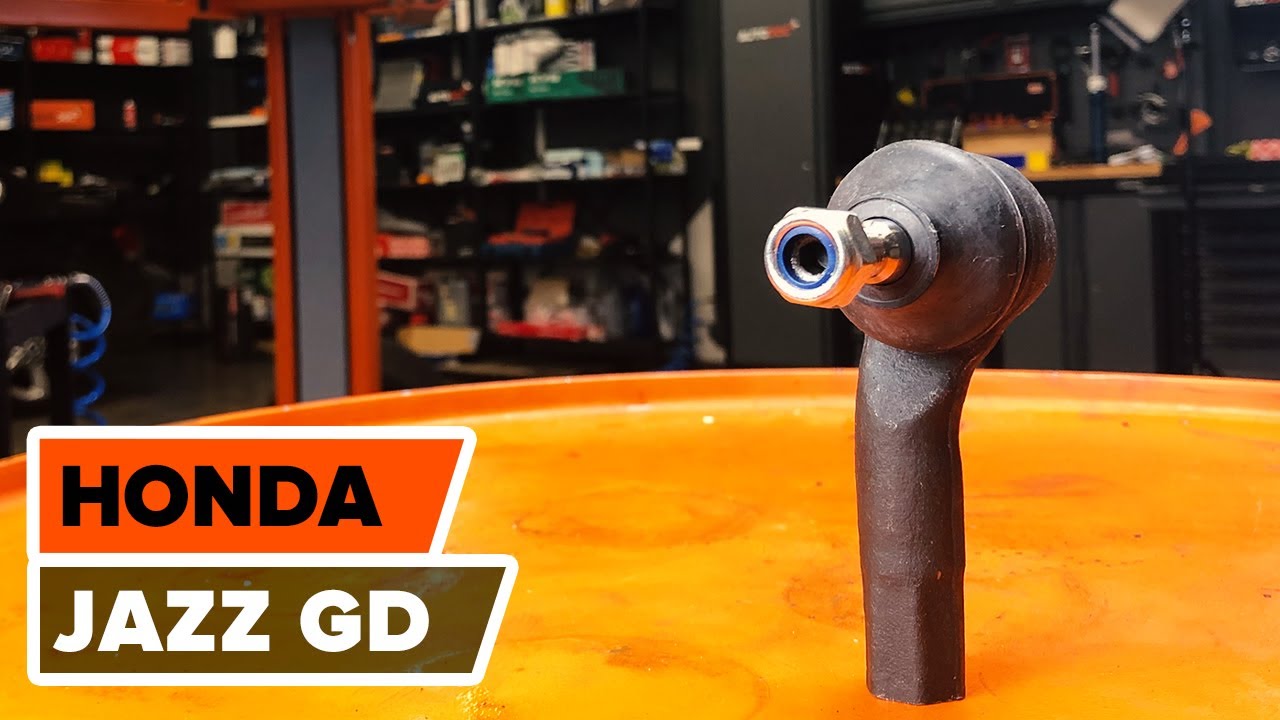

Byta styrled på Honda Jazz GD – utbytesguide

Alternativa produkter

Styrled

Utbyte: styrled – Honda Jazz GD. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Värmebeständigt keramiskt fett

                      Momentnyckel

                      Skiftnyckel Nr19

                      Hylsa nr.17

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Avbitartänger

                      Kofot

                      Kulledsdragare

                      Skjutmått

                      Hjulkloss

Köp verktyg

Utbyte: styrled – Honda Jazz GD. AUTODOCs experter rekommenderar:

Byt ut styrstagsände i par.
Förfarande för utbytet av höger och vänster styrstagsände är desamma.
Notera: allt arbete med bilen – Honda Jazz GD – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Honda Jazz GD
Steg 5

Ta bort hjulet.
Steg 6

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 7

Ta bort saxsprinten.Använd avbitartänger.
Steg 8

Rengör fästniongarna som kopplar styrstagänden till styrspindel.Använd en stålborste.Använd WD-40 aerosol.

Steg 9

Skruva loss fästmuttern från styrspindelns ände.Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 10

Koppla bort parallellstagsänden från styrspindeln.Använd en kulled avdragare.
Steg 11

Rengör låsmuttern som kopplar ihop styrstaget med styrleden.Använd en stålborste.Använd WD-40 aerosol.

Steg 12

Lossa på låsmuttern som håller fast parallellstagsänden med parallellstaget.Använd kombinyckel Nr 19.
Steg 13

Skruva loss änden från parallellstaget.
Steg 14

Rengör monteringsställen av styrstagetsände.Använd en stålborste.Använd WD-40 aerosol.
Steg 15

Skruva fast en ny parallellstagsände.

Utbyte: styrled – Honda Jazz GD. Tips från AUTODOCs experter:
När du ska installera tillbaka parallellstagsänden så ska du vrida den lika många varv eller låta den få samma gänglängd som du märkte eller mätte upp förut.
Steg 16

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 17

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln.Använd hylsnyckel Nr17.Använd en momentnyckel.Dra åt den till 43 Nm vridmoment.
Steg 18

Montera saxsprinten.Använd en kofot.
Steg 19

Dra åt parallellstagsändens låsmutter.Använd kombinyckel Nr 19.Använd en momentnyckel.Dra åt den till 44 Nm vridmoment.
Steg 20

Behandla alla styrledens anslutningar.Använd kopparpasta.
Steg 21

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd värmebeständigt keramiskt fett.
Steg 22

Rengör ytan på bromsskivorna.Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: styrled – Honda Jazz GD. Vänta några minuter efter applicering av sprayen.
Steg 23

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Honda Jazz GD
Steg 24

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 25

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19Använd en momentnyckel.Dra åt den till 108 Nm vridmoment.
Steg 26

Ta bort domkrafter och kilarna.

Utbyte: styrled – Honda Jazz GD. Tips från AUTODOCs experter:
Kontrollera och justera hjulens läge vid behov.
