Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD2) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du hjullager, bak på HONDA JAZZ 1 [GUIDE]

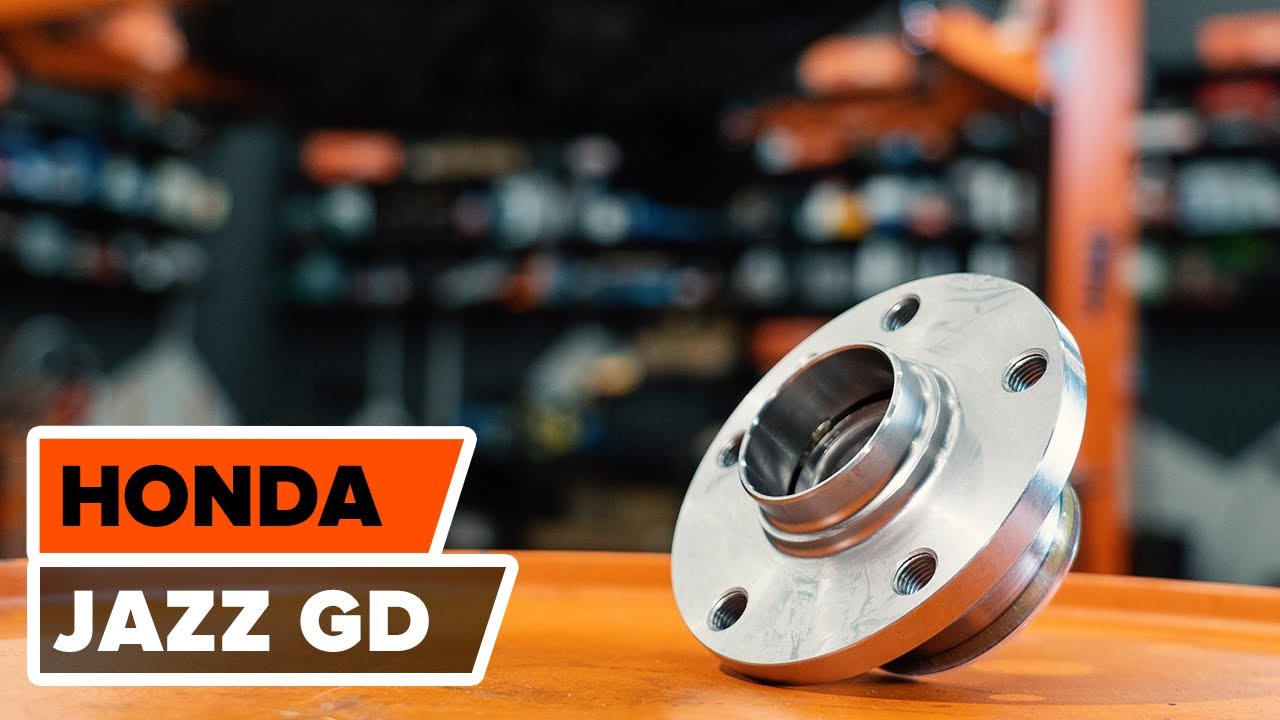

Byta hjullager bak på Honda Jazz GD – utbytesguide

Alternativa produkter

Hjullagersats

Utbyte: hjullager – Honda Jazz GD. Verktyg du kommer behöva:

                      Stålborste

                      Rengöringsborste i nylon

                      WD-40 aerosol

                      Brake cleaner

                      Universal rengöringsspray

                      Värmebeständigt keramiskt fett

                      Momentnyckel

                      Hylsa nr.12

                      Hylsa nr.14

                      Hylsa nr.30

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Hammare

                      Plattmejsel

                      Kofot

                      Gummiklubba

                      Stjärnskruvmejsel

                      Bromskolvsverktyg

                      Hjulkloss

Köp verktyg

AUTODOC rekommenderar:

Använd aldrig ett lager igen på en Honda Jazz GD bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – Honda Jazz GD – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Honda Jazz GD
Steg 5

Ta bort hjulet.
Steg 6

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss bromsokets fästelement. Använd hylsnyckel Nr12. Använd en spärrnyckel.
Steg 8

Avlägsna bromsoket. Använd en kofot.

Utbyte: hjullager – Honda Jazz GD. Proffsen rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 9

Ta bort bromsbeläggen. Använd en kofot.
Steg 10

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.

Steg 11

Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel Nr14. Använd en spärrnyckel.
Steg 12

Ta bort fästbultarna.

Steg 13

Avlägsna bromsokets anordning.
Steg 14

Rengör fästningarna till bromsskivan. Använd en stålborste. Använd WD-40 aerosol.

Steg 15

Skruva loss bromsskivans fästelement. Använd en Phillips skruvmejsel.
Steg 16

Avlägsna bromsskivan.
Steg 17

Avlägsna navlagrets skyddslock. Använd en kofot. Använd en gummihammare.
Steg 18

Bänd loss hjulnavets fästmutter. Använd en platt metall mejsel. Använd en hammare.
Steg 19

Skruva loss hjulnavets axelmutter. Använd hylsnyckel Nr30. Använd en spärrnyckel.
Steg 20

Avlägsna navet och lagret ihop, då de är två delar som sitter ihop i en.
Steg 21

Rengör hjulnavets monteringsfäste. Använd allrengöringssprej.

Steg 22

Montera det nya hjulnavet tillsammans med lagret.
Steg 23

Montera fästmuttern.

Steg 24

Dra åt navet. Använd hylsnyckel Nr30. Använd en momentnyckel. Dra åt den till 162 Nm vridmoment.
Steg 25

Sätt tillbaka hjulnavets fästmutter. Använd en platt metall mejsel. Använd en hammare.
Steg 26

Installera navlagrets skyddslock. Använd en gummihammare.
Steg 27

Behandla bromsnavet där det kommer i kontakt med bromsskivan. Använd kopparpasta.

Steg 28

Installera bromsskivan.
Steg 29

Dra åt bromsskivans fästelement. Använd en Phillips skruvmejsel. Använd en momentnyckel. Dra åt den till 10 Nm vridmoment.
Steg 30

Rengör bromsokets anordning från smuts och damm. Använd en stålborste. Använd brake cleaner.

Steg 31

Installera bromsokets anordning.
Steg 32

Montera fästningsbolten.

Steg 33

Dra åt bromsokets anordning. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 55 Nm vridmoment.
Steg 34

Installera bromsbeläggen.
Steg 35

Installera bromsoket och justera den. Använd hylsnyckel Nr12. Använd en momentnyckel. Dra åt den till 23 Nm vridmoment.
Steg 36

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd värmebeständigt keramiskt fett.
Steg 37

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Honda Jazz GD. Vänta några minuter efter applicering av sprayen.
Steg 38

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Honda Jazz GD
Steg 39

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 40

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 108 Nm vridmoment.
Steg 41

Ta bort domkrafter och kilarna.
