Rekommenderat utbytesintervall för delkategorin Kamremssats med vattenpump : 70000km
Viktigt!
Den här utbytes proceduren kan göras på följande fordon:
VW Transporter IV Minibuss (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 D,
VW Transporter IV Minibuss (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 TD
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.
Denna video visar utbytesproceduren för en liknande bildel på ett annat fordon

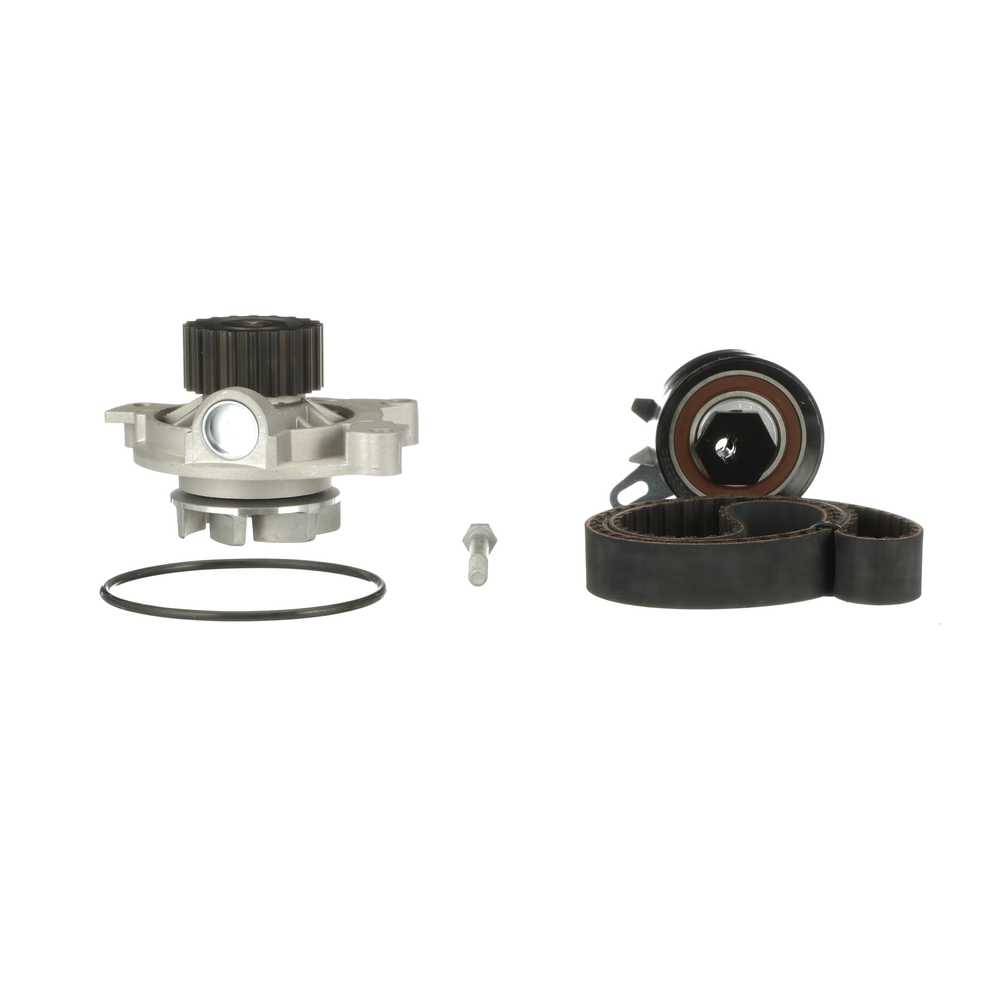

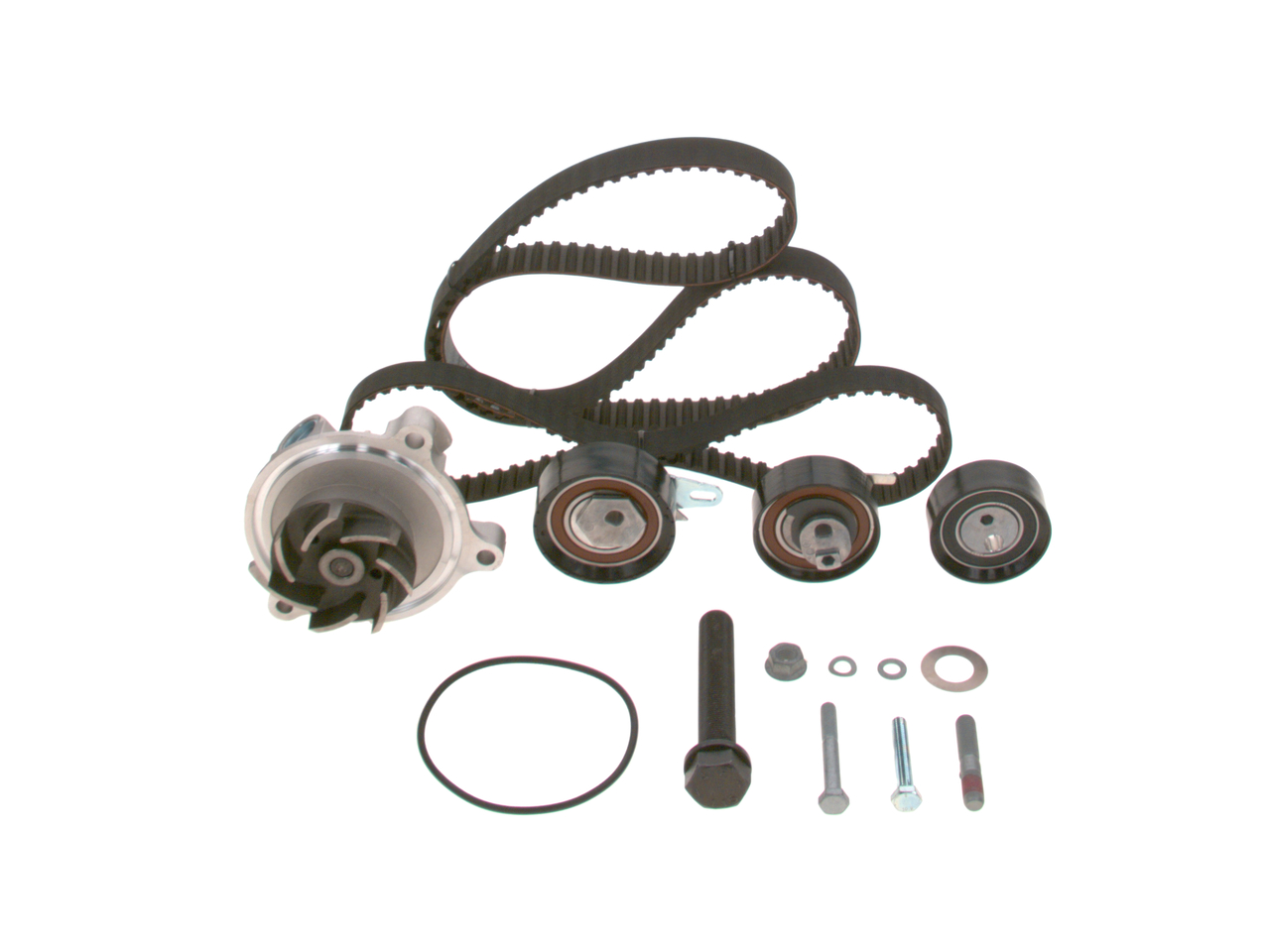

Alla delar du måste byta ut – Vattenpumpar + Kamremssats till Transporter IV Minibuss (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) och andra VW-modeller
Rengör fästet till vevaxelns remskivor. Använd en stålborste. Använd WD-40 aerosol.
Steg 30
Skruva loss fästet till vevaxelns remskivor. Använd HEX Nr. H6.
Använd en spärrnyckel.
Steg 31
Ta bort vevaxelns remskivor.
Steg 32
Rengör fästet till vattenpumpens remskiva. Använd en stålborste. Använd allrengöringssprej.
Steg 33
Skruva loss fästet till vattenpumpens remskiva. Använd HEX Nr. H6.
Använd en spärrnyckel.
Steg 34
Ta bort vattenpumpens remskiva.
Steg 35
Skruva loss fästena på den nedre kamremskåpan. Använd hylsnyckel Nr10.
Använd en spärrnyckel.
Steg 36
Ta bort den nedre kamremskåpan.
Steg 37
Vrid på vevaxelns kugghjul. Använd 12-kantshylsa nr 19.
Använd en spärrnyckel.
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). Tips:
Kolven bör vara vid sin övre dödpunkt (ÖD).
Steg 38
Lås fast remskivan till högtrycksbränslepumpen. Använd ett kamaxelverktygskit.
Steg 39
Ta loss vevhusventilationens slangklämmma. Använd hylsnyckel Nr7.
Använd en spärrnyckel.
Steg 40
Ta bort vevhusventilationsslangen.
Steg 41
Ta loss vevhusventilationens slangklämmma. Använd hylsnyckel Nr7.
Använd en spärrnyckel.
Steg 42
Ta bort vevhusventilationsslangen.
Steg 43
Täck PCV-ventilhålet med en mikrofiberduk för att förhindra att smuts och främmande föremål tränger in i systemet.
Steg 44
Skruva loss fästena till motorns ventilkåpa. Använd hylsnyckel Nr10.
Använd en spärrnyckel.
Steg 45
Ta bort motorns ventilkåpa.
AUTODOC rekommenderar:
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). För att undvika att skada delen under installationen: använd inte överdriven kraft.
Steg 46
Montera låsverktyget för kamaxelns kugghjul enligt fabriksmarkeringarna. Använd ett kamaxelverktygskit.
Steg 47
Gör en markering på kamaxelns kugghjul.
Steg 48
Gör en markering på kamremmen.
Steg 49
Gör en markering på högtrycksbränslepumpen.
Steg 50
Gör en markering på vevaxelns kugghjul.
Steg 51
Lossa fästet på kamremmens spännrulle. Använd hylsnyckel Nr15.
Använd en spärrnyckel.
Steg 52
Ta bort kamremmens spännrulle.
Steg 53
Ta bort kamremmen.
Steg 54
Lossa på fästet till vakuumpumpens remskiva. Använd en universal remskivehållare. Använd hylsnyckel Nr19.
Använd en spärrnyckel.
Steg 55
Ta bort vakuumpumpens remskiva.
Steg 56
Skruva loss fästena till den hydrauliska styrservopumpen. Använd hylsnyckel Nr13. Använd hylsnyckel Nr16.
Använd en spärrnyckel.
Steg 57
Ta bort den hydrauliska styrservopumpen.
Steg 58
Förbered en vätskebehållare.
Steg 59
Ta loss den nedre kylvätskeslangens klämma. Använd en kofot.
Steg 60
Lossa det nedre kylvätskeröret.
Steg 61
Dränera kylmedlet från motorn.
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). Tips från AUTODOCs experter:
Varning! Kylvätskan kan vara mycket varm.Använd handskar för att förhindra farlig kontakt med heta vätskor.Allt arbete bör göras med motorn avstängd.
Steg 62
Skruva loss vattenpumpens fästen. Använd hylsnyckel Nr10.
Använd en spärrnyckel.
Steg 63
Ta bort vattenpumpen. Använd en kofot.
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). Tips från AUTODOC:
Varning! Kylvätska kan komma ut ur vattenpumpens kanaler och hölje.
Steg 64
Rengör vattenpumpens monteringsfäste. Använd en tätningsskrapa. Använd allrengöringssprej.
Steg 65
Behandla vattenpumpens monteringsfäste. Använd ett tätningsmedel.
Steg 66
Installera vattenpumpens packning.
Steg 67
Installera den nya vattenpumpen.
Steg 68
Dra åt vattenpumpens fästen. Använd hylsnyckel Nr10. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 69
Smörj in monteringsfästet till vakuumpumpens remskiva. Använd allrengöringssprej.
Steg 70
Montera vakuumpumpens remskiva.
Steg 71
Dra åt fästet till vakuumpumpens remskiva. Använd en universal remskivehållare. Använd hylsnyckel Nr19. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 72
Fäst det nedre kylvätskeröret.
Steg 73
Fäst klämman på den nedre kylvätskeslangen.
Steg 74
Montera den hydrauliska styrservopumpen.
Steg 75
Dra åt fästena till den hydrauliska styrservopumpen. Använd hylsnyckel Nr13. Använd hylsnyckel Nr16. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 76
Rengör monteringsfästet till kamremmens spännrulle. Använd en stålborste. Använd allrengöringssprej.
Steg 77
Smörj in monteringsfästet till kamremmens spännrulle. Använd ett tätningsmedel.
Steg 78
Installera kamremmens spännrulle.
Steg 79
Installera den nya kamremmen i enlighet med fabriksmärkningarna.
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). AUTODOC rekommenderar:
Var försiktig så att du inte skadar kamremmen.
Steg 80
Justera kamremmens spändhet genom att flytta på spännrullen. Använd låsringstänger. Använd kombinyckel Nr 15.
Steg 81
Ta bort låsverktyget från högtrycksbränslepumpens remskiva.
Steg 82
Ta bort låsverktyget från kamaxelns kugghjul.
Steg 83
Vrid på vevaxelns kugghjul. Använd 12-kantshylsa nr 19.
Använd en spärrnyckel.
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). Tips:
Se till att alla kamremmens komponenter är korrekt monterade.
Steg 84
Dra åt fästet på kamremmens spännrulle. Använd hylsnyckel Nr15. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 85
Rengör monteringsfästena till motorns ventilkåpa. Använd allrengöringssprej.
Steg 86
Smörj in monteringsfästena till motorns ventilkåpa. Använd ett tätningsmedel.
Steg 87
Montera packningen till motorns ventilkåpa.
Steg 88
Montera motorns ventilkåpa.
Steg 89
Dra åt fästena till motorns ventilkåpa. Använd hylsnyckel Nr10. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 90
Ta bort mikrofiberduken från PCV-ventilhålet.
Steg 91
Installera PCV-röret.
Steg 92
Ta bort mikrofiberduken från PCV-ventilhålet.
Steg 93
Installera PCV-röret.
Steg 94
Fäst klämman på vevhusventilationens slang. Använd hylsnyckel Nr7.
Använd en spärrnyckel.
Steg 95
Installera den nedre kamremskåpan.
Steg 96
Dra åt fästena på den nedre kamremskåpan. Använd hylsnyckel Nr10. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 97
Montera vattenpumpens remskiva.
Steg 98
Dra åt fästet till vattenpumpens remskiva. Använd HEX Nr. H6. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 99
Montera vevaxelns remskivor enligt fabriksmarkeringarna.
Steg 100
Dra åt fästet till vevaxelns remskivor. Använd HEX Nr. H6. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 101
Montera Poly-V-bältet.
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). Proffsen rekommenderar:
Se till att Poly-V-bältet sitter hårt emot alla remspännarna.
Steg 102
Fäst skårremmen (Poly-V remmen) till generatorn. Använd en kofot.
AUTODOC rekommenderar:
Se till att den v-ribbade kilremmen är ordentligt spänd.
Steg 103
Montera kilremmen.
Steg 104
Dra åt fästena till den hydrauliska styrservopumpen. Använd hylsnyckel Nr13. Använd hylsnyckel Nr16. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 105
Installera den övre kamremskåpan. Försäkra dig om att du hör ett klick som indikerar att den har låsts på plats.
Steg 106
Dra åt fästena på den övre kamremskåpan. Använd hylsnyckel Nr13. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 107
Dra åt generatorns fästen. Använd hylsnyckel Nr13. Använd hylsnyckel Nr16. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 108
Installera tillbaka luftflterhuset.
Steg 109
Lås fast fästena till luftfiltrets hölje.
Steg 110
Ta bort mikrofiberduken från spjällhuset.
Steg 111
Sätt tillbaka ventilationsmunstycket.
Steg 112
Installera luftfiltrets hölje. Fäst fast den.
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). AUTODOCs experter rekommenderar:
Använd inte överdriven kraft vid installationen för att undvika skador på delen.
Steg 113
Tryck luftfilterskyddets klämmor på plats.
Steg 114
Skruva i fästena på ventilationsmunstycket. Använd hylsnyckel Nr7.
Använd en spärrnyckel.
Steg 115
Ta bort kylvätskebehållarens lock.
Steg 116
Sätt i tratten.
Steg 117
Häll kylvätska i kylvätskebehållaren.
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). Tips från AUTODOC:
Använd endast kylvätska som rekommenderas av tillverkaren.Kylvätskenivån ska ligga vid markeringen "MAX".Vänta tills luften går ur systemet.
Steg 118
Montera hjulbågsskyddet och skruva åt fästena. Använd en Phillips skruvmejsel.
Steg 119
Rengör fälgens monteringssäte. Använd en stålborste.
Steg 120
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 121
Rengör ytan på bromsskivorna. Använd brake cleaner.
AUTODOC rekommenderar:
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). Vänta några minuter efter applicering av sprayen.
Steg 122
Installera hjulet.
AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW)
Steg 123
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 124
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 125
Ta bort domkrafter och kilarna.
Steg 126
Fäst klämmorna på batteriet.
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). Tips:
Var försiktig! Blanda inte de positiva och negativa polerna på bilbatteriet.
Steg 127
Skruva fast fästen till batteriklämmorna. Använd hylsnyckel Nr10.
Använd en spärrnyckel.
Steg 128
Kör motorn i några minuter. Detta bör göras för att ta bort överbliven luft från kylsystemet och för att kontrollera att komponenterna fungerar som de ska.
Steg 129
Stäng av motorn.
Steg 130
Kontrollera kylmedelsnivån. Fyll på till erforderlig nivå om det behövs.
Vänligen notera!
Kylvätskenivån ska ligga vid markeringen "MAX".
Steg 131
Installera kylvätskebehållarens lock.
Steg 132
Skruva på kylvätskebehållarens lock.
Steg 133
Ta bort skärmskyddet.
Steg 134
Stäng motorhuven.
Utbyte: vattenpumpar & kamremssats – VW TRANSPORTER IV Bus (70XB, 70XC, 7DB, 7DW). Proffsen rekommenderar:
Se till att anteckna miltalet du bytte ut kamrems- och vattenpumpskitten vid.
