Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ E-klass Sedan (W124) E 300 D (124.131), MERCEDES-BENZ E-klass Sedan (W124) E 200 (124.019), MERCEDES-BENZ E-klass Sedan (W124) E 220 (124.022), MERCEDES-BENZ E-klass Sedan (W124) E 280 (124.029), MERCEDES-BENZ E-klass Sedan (W124) E 280 (124.028), MERCEDES-BENZ E-klass Sedan (W124) E 320 (124.032), MERCEDES-BENZ E-klass Sedan (W124) E 420 (124.034), MERCEDES-BENZ E-klass Sedan (W124) E 500 (124.036), MERCEDES-BENZ E-klass Sedan (W124) E 200 D (124.120), MERCEDES-BENZ E-klass Sedan (W124) E 250 Turbo-D (124.128), MERCEDES-BENZ E-klass Sedan (W124) E 300 Turbo-D 4-matic (124.333), MERCEDES-BENZ E-klass Sedan (W124) E 300 Turbo-D (124.133), MERCEDES-BENZ E-klass Sedan (W124) E 300 4-matic (124.230), MERCEDES-BENZ E-klass Sedan (W124) E 60 AMG (124.036), MERCEDES-BENZ E-klass Sedan (W124) E 36 AMG, MERCEDES-BENZ E-klass Sedan (W124) E 500 (124.036) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

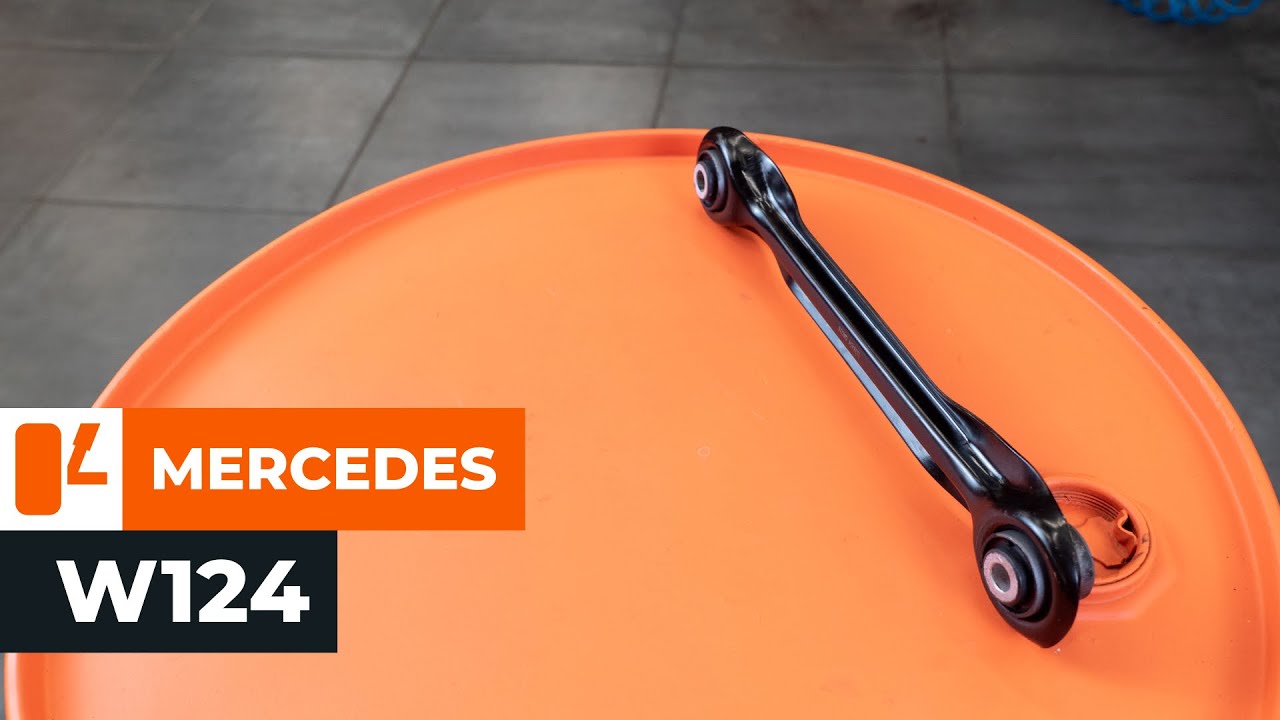

Så byter du bak länkarm på MERCEDES W124 [AUTODOC-LEKTION]

Byta bakre undre arm på Mercedes W124 – utbytesguide

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: bakre undre arm – Mercedes W124. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Universal rengöringsspray

                      Keramiskt fett

                      Momentnyckel

                      Skiftnyckel Nr18

                      XZN bits nr.12

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Svängjärn

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: bakre undre arm – Mercedes W124. Proffsen rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.

Steg 2

Lossa hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en trycknyckel.
Steg 3

Hissa upp bilen.

AUTODOC rekommenderar:
Om du använder dig av en domkraft bör du se till att den vilar på en plan yta utan ojämnheter.Var noga med att dessutom säkra bilen med pallbockar.
Steg 4

Skruva av hjulbultarna.

Utbyte: bakre undre arm – Mercedes W124. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör länkarmens fästningar. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Skruva loss fästena som kopplar ihop länkarmen med underramen. Använd kombinyckel Nr 18. Använd XZN #12. Använd en spärrnyckel.
Steg 8

Skruva loss fästet som kopplar ihop länkarmen med axeltappen. Använd kombinyckel Nr 18. Använd XZN #12. Använd en spärrnyckel.
Steg 9

Ta bort fästbultarna.
Steg 10

Ta bort länkarmen.
Steg 11

Rengör länkarmens monteringssäten. Använd en stålborste. Använd allrengöringssprej.
Steg 12

Montera en ny länkarm.
Steg 13

Montera fästningsbolten.
Steg 14

Stötta upp den bakre spindeln. Använd en hydraulisk domkraft.

Utbyte: bakre undre arm – Mercedes W124. Tips:
För att kunna dra åt fästena korrekt måste du hissa upp fjädringens komponenter till deras arbetsposition.
Steg 15

Drag åt fästet som ansluter länkarmen till underramen. Använd kombinyckel Nr 18. Använd XZN #12. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.
Steg 16

Dra åt fästet som förbinder bärarmen med den bakre axeltappen. Använd kombinyckel Nr 18. Använd XZN #12. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.
Steg 17

Ta bort stödet under den bakre spindeln.

AUTODOC rekommenderar:
Mercedes W124 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 18

Rengör fälgens monteringssäte. Använd en stålborste. Använd allrengöringssprej.
Steg 19

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd keramiskt fett.
Steg 20

Montera hjulet.

AUTODOC rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 21

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en spärrnyckel.
Steg 22

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 23

Ta bort domkrafter och kilarna.

Var den här manualen till hjälp?

Betygsätt den här manualen på en skala från 1 till 5. Om du har några frågor kan du gärna kontakta oss.
