Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ E-klass Sedan (W210) E 220 D (210.004), MERCEDES-BENZ E-klass Sedan (W210) E 250 D (210.010), MERCEDES-BENZ E-klass Sedan (W210) E 300 D (210.020), MERCEDES-BENZ E-klass Sedan (W210) E 230 (210.037), MERCEDES-BENZ E-klass Sedan (W210) E 320 (210.055), MERCEDES-BENZ E-klass Sedan (W210) E 290 Turbo-D (210.017), MERCEDES-BENZ E-klass Sedan (W210) E 280 (210.053), MERCEDES-BENZ E-klass Sedan (W210) E 420 (210.072), MERCEDES-BENZ E-klass Sedan (W210) E 50 AMG (210.072), MERCEDES-BENZ E-klass Sedan (W210) E 270 CDI (210.016), MERCEDES-BENZ E-klass Sedan (W210) E 280 (210.063), MERCEDES-BENZ E-klass Sedan (W210) E 280 4-matic (210.081), MERCEDES-BENZ E-klass Sedan (W210) E 320 (210.065), MERCEDES-BENZ E-klass Sedan (W210) E 300 Turbo-D (210.025), MERCEDES-BENZ E-klass Sedan (W210) E 320 4-matic (210.082), MERCEDES-BENZ E-klass Sedan (W210) E 250 Turbo-D (210.015), MERCEDES-BENZ E-klass Sedan (W210) E 200 D (210.003), MERCEDES-BENZ E-klass Sedan (W210) E 240 (210.061), MERCEDES-BENZ E-klass Sedan (W210) E 430 (210.070), MERCEDES-BENZ E-klass Sedan (W210) E 200 Kompressor (210.045), MERCEDES-BENZ E-klass Sedan (W210) E 55 AMG (210.074), MERCEDES-BENZ E-klass Sedan (W210) E 220 CDI (210.006), MERCEDES-BENZ E-klass Sedan (W210) E 200 CDI (210.007), MERCEDES-BENZ E-klass Sedan (W210) E 220 D, MERCEDES-BENZ E-klass Sedan (W210) E 200 CDI (210.007), MERCEDES-BENZ E-klass Sedan (W210) E 220 CDI (210.006), MERCEDES-BENZ E-klass Sedan (W210) E 270 CDI (210.016), MERCEDES-BENZ E-klass Sedan (W210) E 320 CDI (210.026), MERCEDES-BENZ E-klass Sedan (W210) E 430 4-matic (210.083), MERCEDES-BENZ E-klass Sedan (W210) E 200 Kompressor (210.048), MERCEDES-BENZ E-klass Sedan (W210) E 240 (210.062), MERCEDES-BENZ E-klass Sedan (W210) E 36 AMG, MERCEDES-BENZ E-klass Sedan (W210) E 220 CDI (210.006) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du bak länkarm på MERCEDES-BENZ E W210 GUIDE | AUTODOC

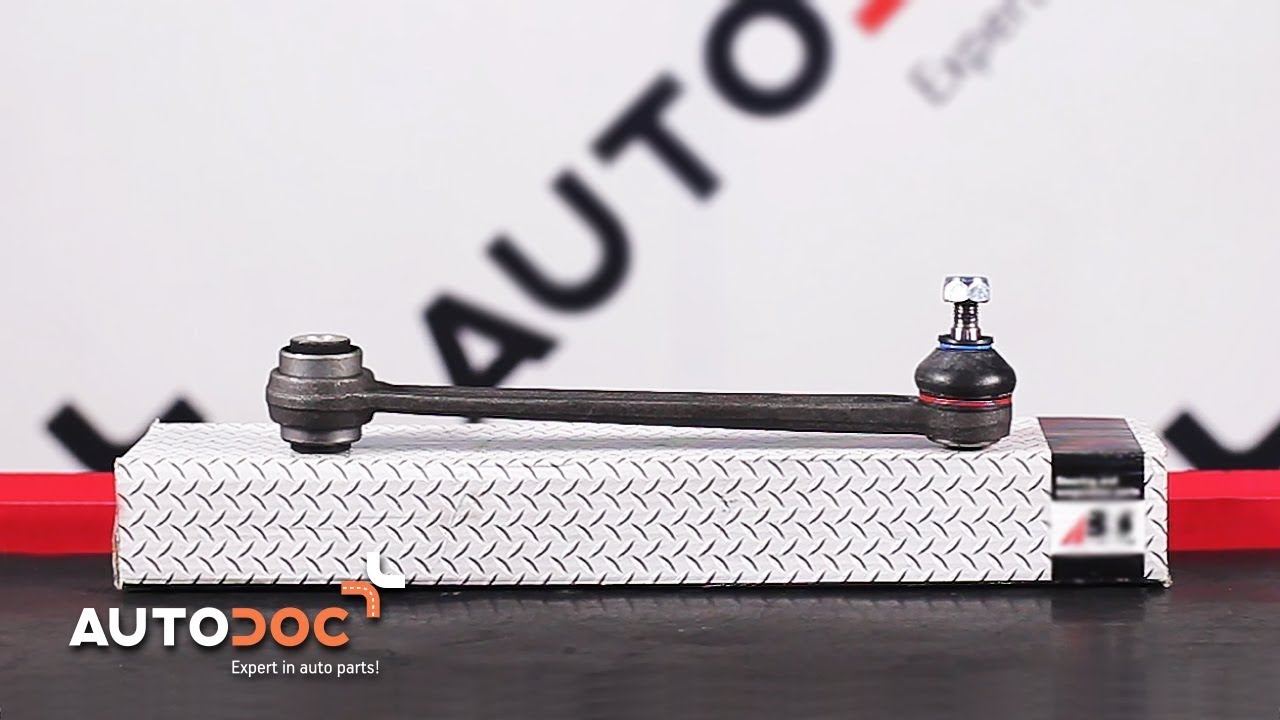

Byta bakre undre arm på Mercedes W210 – utbytesguide

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: bakre undre arm – Mercedes W210. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr17

                      Krafthylsor №19

                      Torxbit T20

                      XZN bits nr.M10

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Hammare

                      Kulledsdragare

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: bakre undre arm – Mercedes W210. AUTODOCs experter rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Notera: allt arbete med bilen – Mercedes W210 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Mercedes W210
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss fästet som förbinder länkarmen med den bakre axeltappen. Använd kombinyckel Nr 17.
Steg 8

Skruva loss fästningarna som koppla länkarmen till underredet. Använd XZN #M10. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 9

Avmontera de bakre fästningarna på länkarmen. Använd en hammare.
Steg 10

Koppla loss ABS-sensorns kablar till styrarmen.
Steg 11

Avlägsna spaken. Använd en kulled avdragare.
Steg 12

Rengör fästet på ABS-sensorhållaren. Använd en stålborste. Använd WD-40 aerosol.

Steg 13

Skruva loss hållarfästena som sitter på stången. Använd Torx T20. Använd en spärrnyckel.
Steg 14

Avlägsna hållaren från stången.

Steg 15

Installera hållaren på den nya armen.
Steg 16

Dra åt hållarfästena på stången. Använd Torx T20. Använd en spärrnyckel.
Steg 17

Installera den nya bärarmen.
Steg 18

Montera det bakre fästelementet på kontrollarmen.

Steg 19

Skruva in bakre fästningarna som kopplar länkarmen till underredet. Använd XZN #M10. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 20

Dra åt fästet som förbinder bärarmen med den bakre axeltappen. Använd kombinyckel Nr 17. Använd en momentnyckel. Dra åt den till 40 Nm vridmoment.
Steg 21

Koppla in ABS-sensorns kablage.
Steg 22

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 23

Dra åt det bakre fästet som förbinder styrarmen med hjälpramen. Använd XZN #M10. Använd hylsnyckel Nr19. Dra åt den till 70 Nm vridmoment.
Steg 24

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Mercedes W210 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 25

Behandla alla lederna på armen. Använd kopparpasta.
Steg 26

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 27

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: bakre undre arm – Mercedes W210. Vänta några minuter efter applicering av sprayen.
Steg 28

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Mercedes W210
Steg 29

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 30

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 31

Ta bort domkrafter och kilarna.
