Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 Di 4x4, NISSAN X-TRAIL (T30) 2.2 dCi 4x4, NISSAN X-TRAIL (T30) 2.0, NISSAN X-TRAIL (T30) 2.2 dCi, NISSAN X-TRAIL (T30) 2.0, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 DCi FWD, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.2 DCi … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du ett fjäderben bak på NISSAN X TRAIL T30 [AUTODOC-LEKTION]

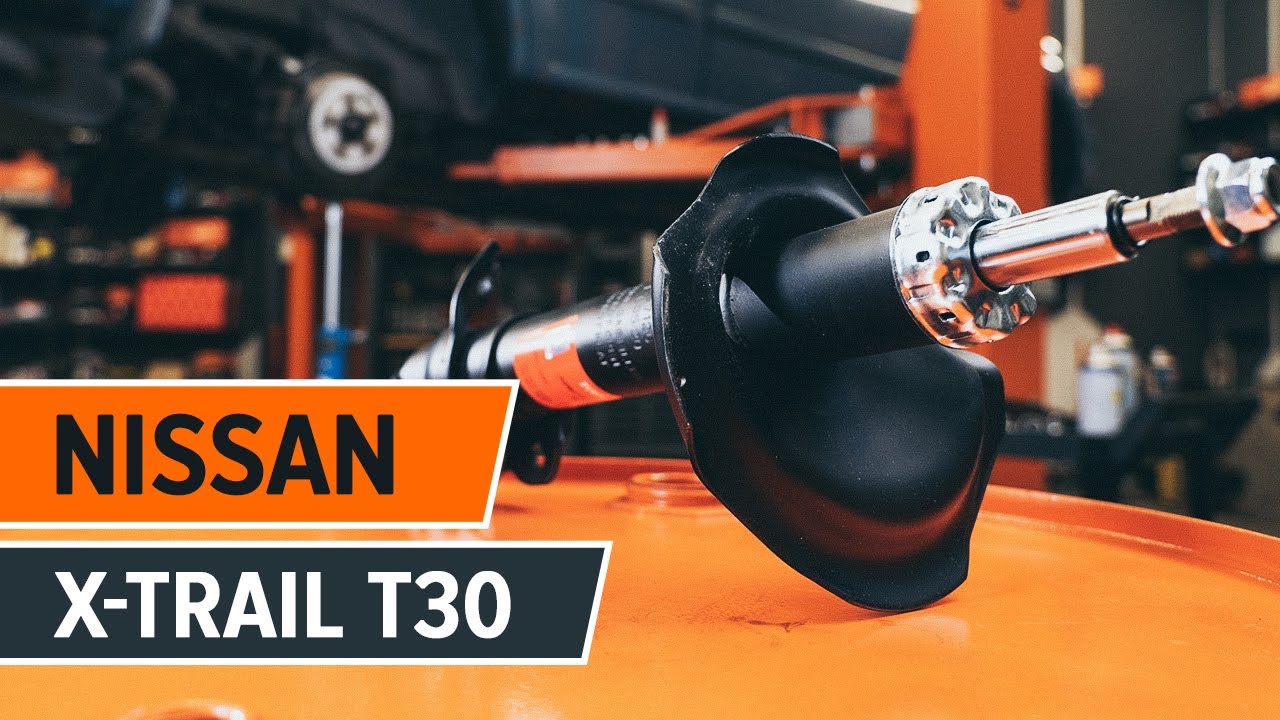

Byta fjäderben bak på Nissan X Trail T30 – utbytesguide

Alla delar du måste byta ut – Stötdämpare till X-TRAIL (T30) och andra NISSAN-modeller

Alternativa produkter

Stötdämpare

SKSA-0130171 STARK Stötdämpare

467,16 SEK

Butik

SKSA-0132672 STARK Stötdämpare

471,22 SEK

Butik

SKSA-0130164 STARK Stötdämpare

474,99 SEK

Butik

854S1561 RIDEX Stötdämpare

539,58 SEK

Butik

JGM1183T TRW Stötdämpare

617,69 SEK

Butik

D0021 MONROE Stötdämpare

1704,32 SEK

Butik

Utbyte: fjäderben – Nissan X Trail T30. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Keramiskt fett

                      Kopparpasta

                      Momentnyckel

                      Skiftnyckel Nr17

                      Hylsa nr.14

                      Hylsa nr.17

                      Hylsa nr.19

                      17 mm mutterhylsa för fjäderben

                      D10 mm mutterhylsa för fjäderben

                      Krafthylsor för fälgar Nr21

                      Spärrnyckel

                      Hammare

                      Panel verktyg plast

                      hydraulisk fjäderben kompressor

                      Kofot

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – Nissan X Trail T30. Tips från AUTODOC:

Båda bakre fjäderben måste bytas samtidigt.
Förfarandet för utbytet är den samma för vänster bakre och höger bakre stötdämpare.
Notera: allt arbete med bilen – Nissan X Trail T30 – bör göras medan motorn är avstängd.

Gör utbytet enligt följande steg:

Steg 1

Öppna bagageluckan.
Steg 2

Ta bort panelen till fodret på sidorna av bagagerummet. Använd ett verktyg för insidans dekor.
Steg 3

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 4

Lossa muttern på fjäderbenets stång. Skruva inte loss den helt. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 5

Lossa de övre fästena på fjäderbenet. Använd hylsnyckel Nr14. Använd en spärrnyckel.

Utbyte: fjäderben – Nissan X Trail T30. Tips från AUTODOC:
Skruva inte loss de övre fästena helt och hållet, då de även kan innehålla andra fjädringskomponenter.
Steg 6

Säkra bilen med kilar.

Steg 7

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 8

Hissa upp bilen.

AUTODOC rekommenderar:
Om du använder dig av en domkraft bör du se till att den vilar på en plan yta utan ojämnheter.Var noga med att dessutom säkra bilen med pallbockar.
Steg 9

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Nissan X Trail T30
Steg 10

Ta bort hjulet.
Steg 11

Rengör fästet som kopplar ihop krängningshämmarstaget med fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 12

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd hylsnyckel Nr14. Använd en spärrnyckel.
Steg 13

Avlägsna krängningshämmarlänken.
Steg 14

Ta bort fästelementet som fäster bromsslangen på fjäderbenet. Använd en kofot. Använd en hammare.
Steg 15

Lossa bromsslangen från stötdämparen.
Steg 16

Rengör fästet som kopplar ihop fjäderbenet med axeltappen. Använd en stålborste. Använd WD-40 aerosol.
Steg 17

Skruva loss fästelementet som ansluter fjäderbenet till den bakre styrspindeln. Använd kombinyckel Nr 17. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 18

Stötta upp den bakre spindeln. Använd en hydraulisk domkraft.
Steg 19

Skruva loss de över fästningarna på fjäderbenet.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. Nissan X Trail T30
Steg 20

Ta bort fästbultarna.
Steg 21

Ta loss stötdämparen från den bakre hjulspindeln. Använd en kofot.
Steg 22

Avlägsna fjäderbenet.
Steg 23

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 24

Placera fjäderbenet i fjäderspännaren.

AUTODOC rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 25

Komprimera fjädern.
Steg 26

Avlägsna fjäderbenets ställmutter. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 27

Avlägsna fjäderbenets övre anordning.
Steg 28

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

AUTODOC rekommenderar:
Utbyte: fjäderben – Nissan X Trail T30. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 29

Lossa spiralfjädern.
Steg 30

Avlägsna fjädern.
Steg 31

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.
Steg 32

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.

AUTODOC rekommenderar:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 33

Installera fjädern på stötdämparen.
Steg 34

Komprimera fjädern.
Steg 35

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 36

Montera det övre fjäderbensfästet och fjäderbenslagret.

Utbyte: fjäderben – Nissan X Trail T30. AUTODOC rekommenderar:
Se till att fjäderbenet är monterat i rätt position enligt markeringarna.
Steg 37

Dra åt muttern på stötdämparens kolvstång. Använd en 17 mm mutterhylsa för fjäderben. Använd en D10 mm mutterhylsa för fjäderben. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

AUTODOC rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 38

Sluta komprimera fjädern.
Steg 39

Behandla stötdämparstången. Använd kopparpasta.
Steg 40

Ta bort det monterade fjäderbenet.
Steg 41

Installera fjäderbenet inne i hjulhuset.
Steg 42

Fäst stötdämparen till den bakre hjulspindeln.
Steg 43

Montera fästningsbolten.
Steg 44

Fäst de övre fästelementen på stötdämparna. Använd hylsnyckel Nr14. Använd en spärrnyckel. Dra inte åt den.

AUTODOC rekommenderar:
Nissan X Trail T30 – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 45

Dra åt fästelementet som ansluter fjäderbenet till den bakre styrspindeln. Använd kombinyckel Nr 17. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 140 Nm vridmoment.
Steg 46

Fästa bromsslangen på fjäderbenet.
Steg 47

Installera bromsslangens spärrklämma. Använd en hammare.
Steg 48

Ta bort stödet under den bakre spindeln.

AUTODOC rekommenderar:
Utbyte: fjäderben – Nissan X Trail T30. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 49

Installera den tvärgående krängningshämmarlänken.
Steg 50

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 42 Nm vridmoment.
Steg 51

Smörj fästet som kopplar ihop krängningshämmarstaget med fjäderbenet. Behandla stötdämpar fästena. Använd kopparpasta.
Steg 52

Rengör fälgens monteringssäte. Använd en stålborste.
Steg 53

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd keramiskt fett.
Steg 54

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Viktigt! Håll i stötdämparen medan du skruvar fast fästbultarna. Nissan X Trail T30
Steg 55

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Nissan X Trail T30
Steg 56

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 57

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 21 Använd en momentnyckel. Dra åt den till 118 Nm vridmoment.
Steg 58

Ta bort domkrafter och kilarna.
Steg 59

Dra åt de över fästningarna på fjäderbenet. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 45 Nm vridmoment.
Steg 60

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 61

Montera panelen till fodret på sidorna av bagagerummet.
Steg 62

Stäng bagageutrymmets bagagelucka.
