Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet, FIAT Doblo Cargo (223_) 1.9 JTD Multijet, FIAT Doblo Cargo (223_) 1.2 (223ZXA1A), FIAT Doblo Cargo (223_) 1.9 D (223ZXB1A), FIAT Doblo Cargo (223_) 1.6 16V (223ZXD1A), FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A), FIAT Doblo Cargo (223_) 1.9 JTD, FIAT Doblo Cargo (223_) 1.3 JTD 16V, FIAT Doblo Cargo (223_) 1.4, FIAT Doblo Cargo (223_) 1.6 Natural Power … Visa mer

Ordningen kan variera något beroende på bilens utformning.

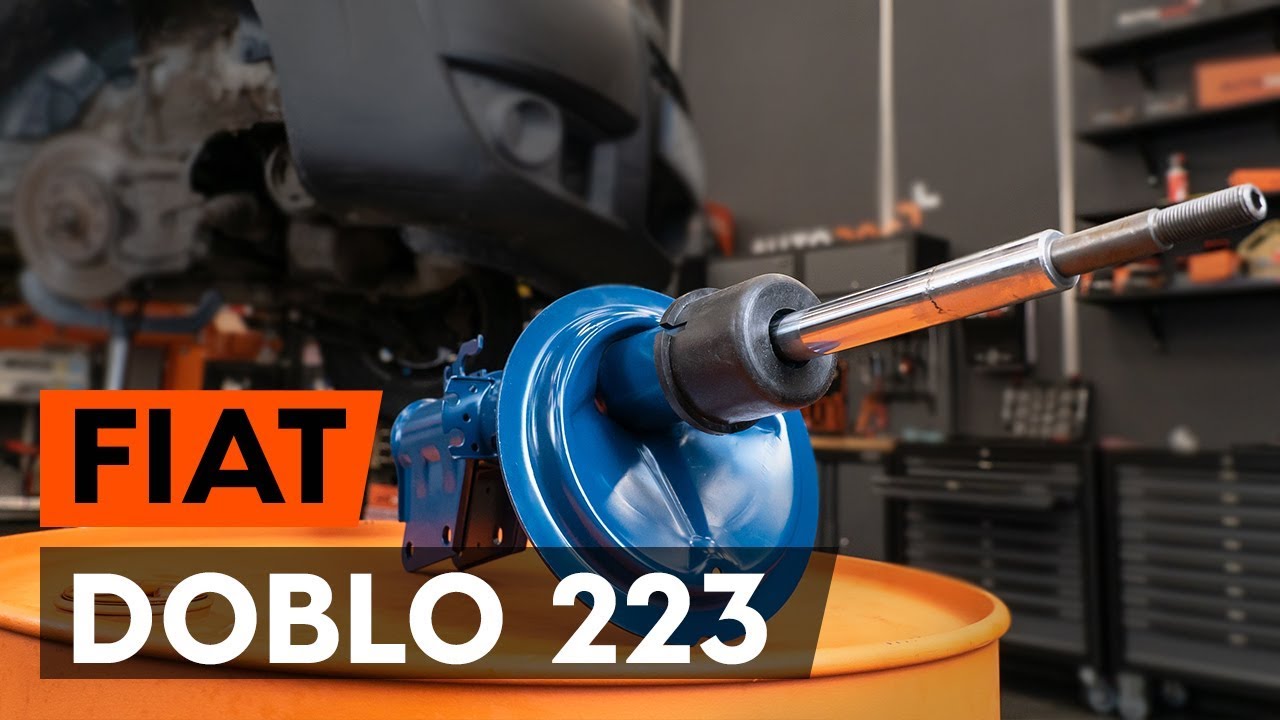

Så byter du ett fjäderben fram på FIAT DOBLO 1 (223) [AUTODOC-LEKTION]

Byta fjäderben fram på Fiat Doblo Cargo – utbytesguide

Alla delar du måste byta ut – Stötdämpare till Doblo Cargo (223_) och andra FIAT-modeller

Alternativa produkter

Stötdämpare

290 028 SACHS Stötdämpare

729,33 SEK

Butik

290 024 SACHS Stötdämpare

866,13 SEK

Butik

178521 QUINTON HAZELL Stötdämpare

885,95 SEK

Butik

290 026 SACHS Stötdämpare

887,46 SEK

Butik

SKSA-0130935 STARK Stötdämpare

909,21 SEK

Butik

SKSA-0133336 STARK Stötdämpare

909,21 SEK

Butik

22-172433 BILSTEIN Stötdämpare

953,17 SEK

Butik

334631 KYB Stötdämpare

966,27 SEK

Butik

311 929 SACHS Stötdämpare

1005,04 SEK

Butik

11-0517 MAXGEAR Stötdämpare

1031,84 SEK

Butik

Utbyte: fjäderben – Fiat Doblo Cargo. Verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Hylsa nr.13

                      Hylsa nr.19

                      Insex bit Nr. H6.

                      Skiftnyckel Nr 19

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Drivdorn

                      Svängjärn

                      Gummiklubba

                      Kofot

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – Fiat Doblo Cargo. Proffsen rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Notera: allt arbete med bilen – Fiat Doblo Cargo – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Rengör fästelementen på det övre fästet på fjäderbenet. Använd WD-40 aerosol.
Steg 4

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 5

Säkra bilen med kilar.
Steg 6

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 7

Höj bilens främre del och säkra fästdelarna.
Steg 8

Skruva av hjulbultarna.

Utbyte: fjäderben – Fiat Doblo Cargo. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 9

Ta bort hjulet.
Steg 10

Ta bort bromsslangen.

Steg 11

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 12

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 19. Använd hylsnyckel Nr19. Använd en trycknyckel.
Steg 13

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 14

Ta bort fästbultarna. Använd ett körnare dorn. Använd en gummihammare.
Steg 15

Koppla loss styrspindeln från fjäderbenet.
Steg 16

Skruva loss toppfsäten från stötdämparens montering.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. Fiat Doblo Cargo
Steg 17

Avlägsna fjäderbenet.
Steg 18

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – Fiat Doblo Cargo. AUTODOCs experter rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 19

Komprimera fjädern.
Steg 20

Ta bort stötdämparens monteringslock.
Steg 21

Rengör stötdämparkolven. Använd WD-40 aerosol.
Steg 22

Avlägsna fjäderbenets ställmutter. Använd hylsnyckel Nr19. Använd HEX Nr. H6.
Steg 23

Avlägsna fjäderbenets övre anordning.
Steg 24

Lossa spiralfjädern.
Steg 25

Avlägsna fjädern.
Steg 26

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.
Steg 27

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

AUTODOC rekommenderar:
Utbyte: fjäderben – Fiat Doblo Cargo. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 28

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 29

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 30

Installera fjädern på stötdämparen.
Steg 31

Komprimera fjädern.
Steg 32

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 33

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr19. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.

Utbyte: fjäderben – Fiat Doblo Cargo. Tips:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 34

Sluta komprimera fjädern.
Steg 35

Ta bort det monterade fjäderbenet.
Steg 36

Installera fjäderbenet inne i hjulhuset.
Steg 37

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. Fiat Doblo Cargo
Steg 38

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 39

Justera fjäderbenet på styrspindeln. Använd en kofot.
Steg 40

Montera fästningsbolten.
Steg 41

Avlägsna stöder under styrspindeln.

Utbyte: fjäderben – Fiat Doblo Cargo. Tips från AUTODOCs experter:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 42

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr19. Använd kombinyckel Nr19. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 43

Behandla bromsslangsfästena. Använd WD-40 aerosol.
Steg 44

Fäst bromsslangen på fjäderbenet.
Steg 45

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 46

Rengör fälgens monteringssäte. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 47

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Fiat Doblo Cargo
Steg 48

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 49

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 32 Nm vridmoment.
Steg 50

Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 51

Montera stötdämparens monteringslock.
Steg 52

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 98 Nm vridmoment.
Steg 53

Ta bort skärmskyddet.
Steg 54

Stäng motorhuven.
Steg 55

Ta bort domkrafter och kilarna.
