Så byter du Stötdämpare på 2.2 TDCi Ford Transit Mk6 Skåpbil

Friskrivningsklausul

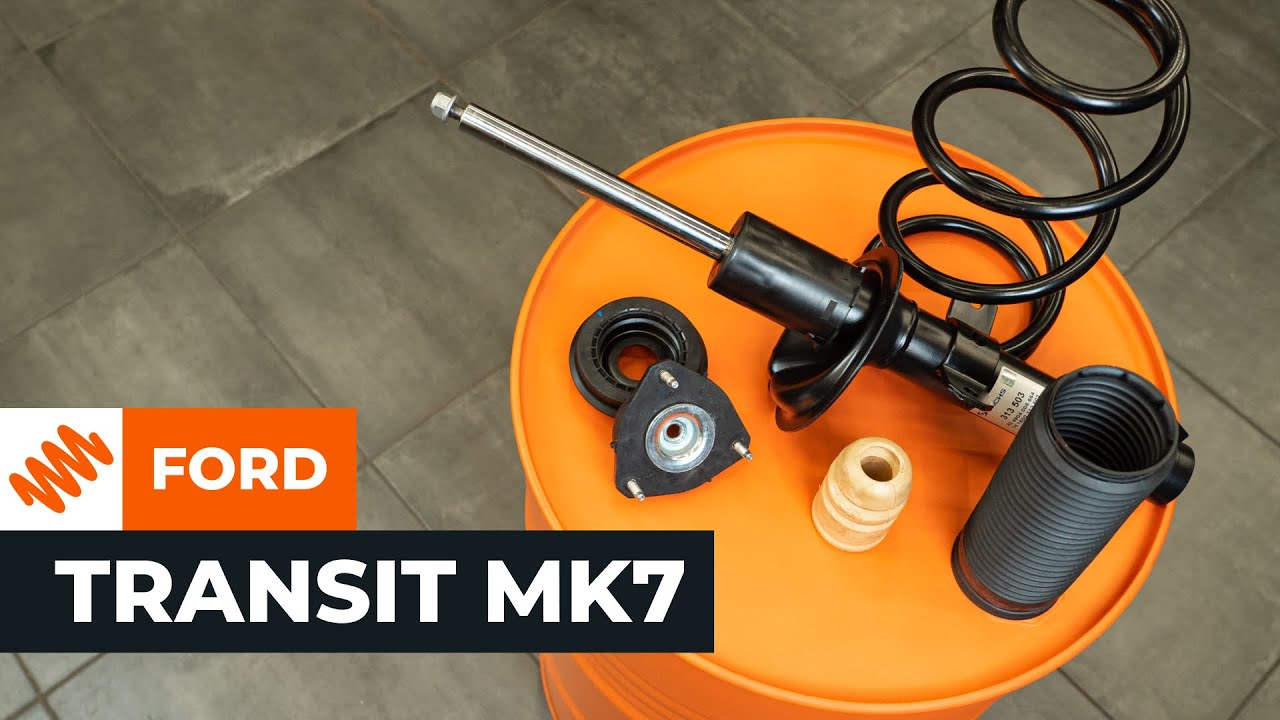

Byta fjäderben fram på Ford Transit Mk7 skåpbil – utbytesguide

nedladdningar: 0

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Skåp (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Skåp (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Skåp (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Skåp (V347, V348, FA) 2.3 16V RWD, FORD Transit Mk6 Skåp (V347, V348, FA) 3.2 TDCi RWD, FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi 4x4, FORD Transit Mk6 Skåp (V347, V348, FA) 2.4 TDCi 4x4, FORD Transit Mk6 Skåp (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Skåp (V347, V348, FA) 2.3 16V LPG RWD, FORD Transit Mk6 Skåp (V347, V348, FA) 2.3 16V CNG RWD … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du ut ett främre fjäderben på FORD TRANSIT MK7 [AUTODOC-GUIDE]

Byta fjäderben fram på Ford Transit Mk7 skåpbil – utbytesguide

Alternativa produkter

Stötdämpare

Utbyte: fjäderben – Ford Transit Mk7 skåpbil. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40-spray

                      Universalrengöringsspray

                      Keramiskt fett

                      Momentnyckel

                      U-ringnyckel 19 mm

                      Hylsa 13 mm

                      Hylsa 15 mm

                      Hylsa 18 mm

                      Hylsa 19 mm

                      Hylsa 24 mm

                      Hylsa 36 mm

                      Fjäderbenshylsa 18 mm

                      Insex-bits H5

                      Extra lång insex-bits H6

                      Hjulmutterhylsa 21 mm

                      Spärrnyckel eller mutterdragare

                      Hjulmutternyckel

                      Brytjärn

                      Spetstång

                      Magnetiskt upplockningsverktyg med teleskopskaft

                      Drivdorn

                      Hammare

                      Gummiklubba

                      Kulledsavdragare

                      Stationär fjäderspännare

                      Växellådslyft eller en extra domkraft

                      Billyft eller domkraft med pallbockar och stoppklossar

Köp verktyg

Utbyte: fjäderben – Ford Transit Mk7 skåpbil. AUTODOC rekommenderar:

Fjäderbenen, spiralfjädrar och fjäderbenslagringar i framvagnens fjädring bör bytas ut parvis.
Utbytesarbetet är identiskt för höger och vänster fjäderben, spiralfjädrar och fjäderbenslagringar i framvagnens fjädring, med undantag för stegen för att komma åt fästena på vänster och höger fjäderbenslagringar.
Allt arbete bör utföras med tändningen avstängd.

Utbyte: fjäderben – Ford Transit Mk7 skåpbil. Rekommenderad stegföljd:

Steg 1

Öppna bildörren.
Steg 2

Öppna handskfacket.
Steg 3

Tryck ned handskfackets fastsättningsflikar för att lossa det.
Steg 4

Ta bort handskfacket.
Steg 5

Vik tillbaka isoleringen som täcker fjäderbenslagringarna.
Steg 6

Rengör fästena på den övre fjäderbenslagringen. Använd en stålborste. Använd WD-40-spray.
Steg 7

Lossa fästena till fjäderbenslagringen. Använd en 13 mm hylsa. Använd en spärrnyckel.

Observera!
Skruva inte loss muttrarna helt.
Steg 8

Säkra bilen med stoppklossar.
Steg 9

Ta bort hjulets centrumkåpa.

Steg 10

Lossa hjulmuttrarna. Använd en 21 mm hjulmutterhylsa. Använd en hjulmutternyckel.
Steg 11

Ta bort saxsprinten som låser axelns fäste. Använd ett brytjärn. Använd en spetstång.
Steg 12

Ta bort kronmuttern från axelmuttern.
Steg 13

Rengör axelmuttern. Använd en stålborste. Använd WD-40-spray.
Steg 14

Lossa axelmuttern. Använd en 36 mm hylsa. Använd en hjulmutternyckel.
Steg 15

Lyft fordonet.

Utbyte: fjäderben – Ford Transit Mk7 skåpbil. Proffsen rekommenderar:
Se till att bilen står på en hård och plan yta om du använder en domkraft.Var noga med att dessutom säkra bilen med pallbockar.
Steg 16

Skruva loss hjulmuttrarna.

Varning!
Håll upp hjulet när du skruvar loss muttrarna för att inte skada dig.
Steg 17

Ta bort hjulet.
Steg 18

Rengör fästet som förbinder stabilisatorstaget med fjäderbenet. Använd en stålborste. Använd WD-40-spray.
Steg 19

Rengör fästet till ABS-sensorns kabelhållare. Använd en stålborste. Använd WD-40-spray.

Steg 20

Rengör fästet som förbinder fjäderbenet med styrspindeln. Använd en stålborste. Använd WD-40-spray.
Steg 21

Skruva loss fästet till ABS-sensorns kabelhållare. Använd en 18 mm hylsa. Använd en spärrnyckel.
Steg 22

Lossa ABS-sensorns kabelhållare från fjäderbenet.
Steg 23

Skruva loss fästet som förbinder stabilisatorstaget med fjäderbenet. Använd en 19 mm u-ringnyckel. Använd en H5 insex-bits. Använd en spärrnyckel.
Steg 24

Lossa stabilisatorstaget från fjäderbenet.
Steg 25

Skruva loss axelmuttern. Använd en 36 mm hylsa. Använd en spärrnyckel.
Steg 26

Ta bort brickan från drivaxeln i hjulnavet. Använd ett magnetiskt upplockningsverktyg med teleskopskaft.
Steg 27

Stötta upp länkarmen. Använd en växellådslyft eller en extra domkraft.
Steg 28

Lossa drivaxeln från styrspindeln. Använd ett drivdorn. Använd en hammare.
Steg 29

Ta bort stödet under länkarmen.

Utbyte: fjäderben – Ford Transit Mk7 skåpbil. AUTODOC rekommenderar:
Sänk växellådslyften eller domkraften mjukt och utan ryckningar för att undvika skador på fordonets sammansättningar och mekanismer.
Steg 30

Rengör fästet som förbinder kulleden med länkarmen. Använd en stålborste. Använd WD-40-spray.
Steg 31

Skruva loss fästet som ansluter kulleden till länkarmen. Använd en 24 mm hylsa. Använd en spärrnyckel.
Steg 32

Stötta upp styrspindeln. Använd en växellådslyft eller en extra domkraft.
Steg 33

Lossa kulleden från länkarmen. Använd en kulledsavdragare. Använd ett brytjärn.
Steg 34

Ta bort stödet under styrspindeln.

Steg 35

Lossa kulleden från länkarmen genom att dra ner länkarmen med brytjärnet.

Steg 36

När du har lossat kulleden flyttar du styrspindeln lite åt sidan och återför försiktigt länkarmen till sitt ursprungliga läge.

Steg 37

Stötta upp styrspindeln igen.

Steg 38

Demontera drivaxeln från styrspindeln.

Steg 39

Fäst drivaxeln på underredet med en ståltråd.

Varning!
Se till att drivaxeln inte hänger ner.
Steg 40

Skruva loss fjäderbenets nedre fäste. Använd en 15 mm hylsa. Använd en spärrnyckel.
Steg 41

Ta bort bulten.
Steg 42

Lossa styrspindeln från fjäderbenet. Använd en gummiklubba. Använd en växellådslyft eller en extra domkraft.

Utbyte: fjäderben – Ford Transit Mk7 skåpbil. Tips:
Kontrollera att styrspindeln inte hänger löst i bromsslang eller elkabel.
Steg 43

Skruva loss fästena till fjäderbenslagringen.

Varning!
Håll i fjäderbenet när du lossar fästena för att undvika skador.
Steg 44

Ta bort fjäderbenssammansättningen.
Steg 45

Rengör fjäderbenets monteringsplatser. Använd en stålborste. Använd universalrengöringsspray.
Steg 46

Rengör krängningshämmarstagets fäste. Använd en stålborste. Använd universalrengöringsspray.
Steg 47

Rengör drivaxelknutens splines. Använd en stålborste. Använd universalrengöringsspray.
Steg 48

Beroende på vilken del du ska byta ut kan du behöva demontera fjäderbenet. Men om du bara använder nya komponenter behöver du inte demontera det gamla fjäderbenet. I det fallet kommer en stationär fjäderspännare endast att behövas för att montera ett nytt fjäderben om dess delar köptes separat.

Steg 49

Sätt fjäderbenets sammansättning i den stationära fjäderspännaren.

Utbyte: fjäderben – Ford Transit Mk7 skåpbil. AUTODOCs experter rekommenderar:
Vid användning av en stationär fjäderspännare måste fjädern klämmas fast ordentligt så att den komprimeras från båda håll.Se till att fjädern är i rätt läge.Se till att fjäderspännarens käftar sitter fast ordentligt på fjädern.
Steg 50

Tryck ihop fjädern.
Steg 51

Rengör den övre delen av fjäderbenets kolvstång. Använd en stålborste. Använd WD-40-spray.
Steg 52

Skruva loss fjäderbenets kolvstångsmutter. Använd en 18 mm fjäderbenshylsa. Använd en extra lång H6 insex-bits. Använd en spärrnyckel.
Steg 53

Ta bort den övre fjäderbenslagringen.
Steg 54

Lossa fjädern.
Steg 55

Ta bort fjäderbenslagringen och genomslagsstoppet.
Steg 56

Ta bort fjädern.
Steg 57

Ta bort damasken.

Steg 58

Ta bort det gamla fjäderbenet från den stationära fjäderspännaren.

Utbyte: fjäderben – Ford Transit Mk7 skåpbil. Tips från AUTODOC:
Innan du monterar ett nytt fjäderben bör du förspänna det manuellt 3–5 gånger.
Steg 59

Sätt det nya fjäderbenet i den stationära fjäderspännaren.
Steg 60

Montera en fjäder på fjäderbenet.
Steg 61

Montera en damask, ett genomslagsstopp och en fjäderbenslagring.
Steg 62

Tryck ihop fjädern.
Steg 63

Montera en övre fjäderbenslagring.
Steg 64

Montera och dra åt fjäderbenets kolvstångsmutter. Använd en 18 mm fjäderbenshylsa. Använd en extra lång H6 insex-bits. Använd en momentnyckel. Åtdragningsmoment: 70 Nm.
Steg 65

Lossa fjädern.
Steg 66

Ta bort fjäderbenets sammansättning från fjäderspännaren.
Steg 67

Montera fjäderbenets sammansättning i hjulhuset.
Steg 68

Skruva i fästena till fjäderbenslagringen. Dra inte åt dem.

Varning!
Håll i fjäderbenet när du skruvar fast muttrarna för att undvika skador.
Steg 69

Fäst fjäderbenet på styrspindeln. Använd en växellådslyft eller en extra domkraft.
Steg 70

Skruva fast bulten.
Steg 71

Montera drivaxeln.

Observera!
Använd en ny axelmuttersats vid återmontering: en bricka, en mutter, en kronmutter och en saxsprint.
Steg 72

Sätt brickan på drivaxeln i hjulnavet.
Steg 73

Skruva fast axelmuttern. Använd en 36 mm hylsa. Använd en spärrnyckel.
Steg 74

Rengör kulledens monteringsplats. Använd en stålborste. Använd WD-40-spray.
Steg 75

Montera kulleden på styrspindeln och skruva fast muttern. Använd ett brytjärn.
Steg 76

Montera stabilisatorstaget och skruva fast muttern.
Steg 77

Montera ABS-sensorns kabelhållare och skruva fast muttern.
Steg 78

Dra åt fästet som förbinder stabilisatorstaget med fjäderbenet. Använd en 19 mm hylsa. Använd en momentnyckel. Åtdragningsmoment: 55 Nm.
Steg 79

Dra åt fästet till ABS-sensorns kabelhållare. Använd en 18 mm hylsa. Använd en momentnyckel. Åtdragningsmoment: 45 Nm.
Steg 80

Lyft upp styrspindeln med en domkraft.

Steg 81

Dra åt fjäderbenets nedre fäste. Använd en 18 mm hylsa. Använd en momentnyckel. Åtdragningsmoment: 100 Nm + 180°.

Viktigt!
Se till att använda nya fästen.
Steg 82

Ta bort stödet under styrspindeln.

Utbyte: fjäderben – Ford Transit Mk7 skåpbil. Tips:
Sänk växellådslyften eller domkraften mjukt och utan ryckningar för att undvika skador på fordonets sammansättningar och mekanismer.
Steg 83

Dra åt fästet som ansluter länkarmen till kulleden. Använd en 24 mm hylsa. Använd en momentnyckel. Åtdragningsmoment: 150 Nm.
Steg 84

Rengör fälgens monteringsyta. Använd en stålborste. Använd universalrengöringsspray.
Steg 85

Smörj den yta på hjulnavet som ligger an mot fälgen. Använd keramiskt fett.
Steg 86

Montera hjulet.

Varning!
Håll upp hjulet när du skruvar fast muttrarna för att inte skada dig.
Steg 87

Skruva i hjulmuttrarna. Använd en 21 mm hjulmutterhylsa. Använd en spärrnyckel.
Steg 88

Hissa ned bilen och dra åt hjulmuttrarna korsvis. Använd en 21 mm hjulmutterhylsa. Använd en momentnyckel. Åtdragningsmoment: 200 Nm.
Steg 89

Dra åt axelmuttern. Använd en 36 mm hylsa. Använd en momentnyckel. Åtdragningsmoment: 320 Nm.
Steg 90

Montera kronmuttern på axelmuttern.
Steg 91

Sätt i saxsprinten. Använd ett brytjärn.
Steg 92

Sätt fast hjulets centrumkåpa.

Steg 93

Ta bort domkraften, pallbockarna och stoppklossarna.

Steg 94

Dra åt fjäderbensfästets fästen. Använd en 13 mm hylsa. Använd en momentnyckel. Åtdragningsmoment: 30 Nm.
Steg 95

Sätt tillbaka isoleringen som täcker fjäderbenslagringarna.
Steg 96

Montera handskfacket genom att trycka ned dess fastsättnigsflikar.
Steg 97

Stäng handskfacket.
Steg 98

Stäng bildörren.
