Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VOLVO V50 (545) D4, VOLVO V50 (545) D3, VOLVO V50 (545) 2.4, VOLVO V50 (545) 2.4, VOLVO V50 (545) T5, VOLVO V50 (545) 2.0 D, VOLVO V50 (545) 1.8, VOLVO V50 (545) 1.6, VOLVO V50 (545) 1.6 D, VOLVO V50 (545) 2.0, VOLVO V50 (545) D5, VOLVO V50 (545) T5, VOLVO V50 (545) 1.8 FlexFuel, VOLVO V50 (545) 2.4 Tdi, VOLVO V50 (545) D2, VOLVO V50 (545) 2.0 FlexFuel, VOLVO V50 (545) 2.0 CDI, VOLVO V50 (545) 2.0 D4 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du ett fjäderben fram på VOLVO V50 1 (P12) [AUTODOC-LEKTION]

Byta fjäderben fram på Volvo V50 MW – utbytesguide

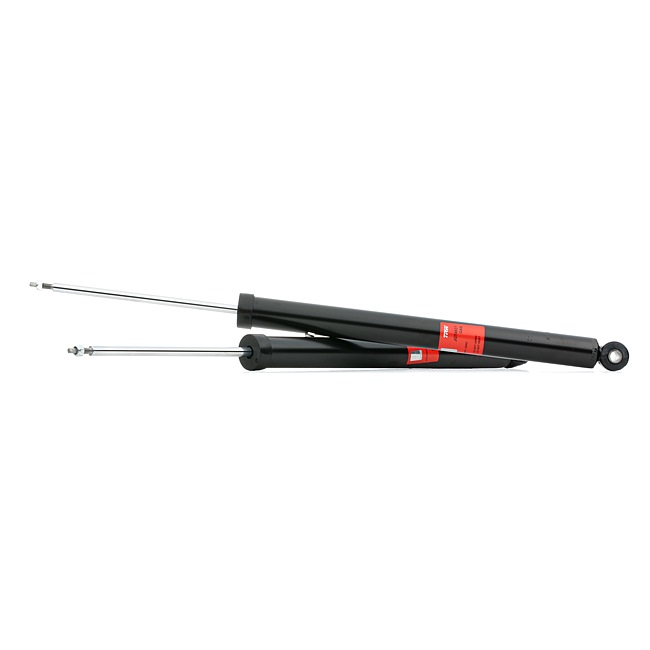

Alla delar du måste byta ut – Stötdämpare till V50 (545) och andra VOLVO-modeller

Alternativa produkter

Stötdämpare

SKSA-0133096 STARK Stötdämpare

394,71 SEK

Butik

SKSA-0130858 STARK Stötdämpare

578,35 SEK

Butik

SKSA-0130245 STARK Stötdämpare

703,82 SEK

Butik

SKSA-0132693 STARK Stötdämpare

773,88 SEK

Butik

SKSA-0130040 STARK Stötdämpare

843,93 SEK

Butik

SKSA-0130082 STARK Stötdämpare

924,28 SEK

Butik

313 665 SACHS Stötdämpare

973,74 SEK

Butik

AGV034MT Magnum Technology Stötdämpare

1019,61 SEK

Butik

334842 KYB Stötdämpare

1068,33 SEK

Butik

178926 QUINTON HAZELL Stötdämpare

1073,36 SEK

Butik

Utbyte: fjäderben – Volvo V50 MW. Verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Skiftnyckel Nr15

                      Skiftnyckel Nr18

                      Skiftnyckel Nr21

                      Krafthylsor №13

                      Krafthylsor №15

                      Krafthylsor №18

                      Krafthylsor №21

                      Insex bit nr. H5.

                      Insex bit nr. H6.

                      Krafthylsor för fälgar Nr19

                      Stötdämparhylsa

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Kulledsdragare

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – Volvo V50 MW. Tips från AUTODOC:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – Volvo V50 MW. Ta följande steg:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Rengör fästelementen på det övre fästet på fjäderbenet. Använd WD-40 aerosol.
Steg 4

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 5

Säkra bilen med kilar.
Steg 6

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 7

Lossa fästet från drivaxeln. Använd hylsnyckel Nr13. Använd en trycknyckel.
Steg 8

Höj bilens främre del och säkra fästdelarna.
Steg 9

Skruva av hjulbultarna.

Utbyte: fjäderben – Volvo V50 MW. Proffsen rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 10

Ta bort hjulet.
Steg 11

Ta bort fixdubben.
Steg 12

Koppla loss ABS sensorns kabelfästelement.
Steg 13

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd kombinyckel Nr 15. Använd HEX Nr. H5. Använd en spärrnyckel.
Steg 15

Avlägsna krängningshämmarlänken.
Steg 16

Lossa bromsslangen från stötdämparen.
Steg 17

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr15. Använd en spärrnyckel. Använd en trycknyckel.
Steg 19

Rengör fästet som förbinder kulleden med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 20

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr 21.
Steg 21

Koppla loss kulledet från styrspindeln. Använd en kulled avdragare.
Steg 22

Koppla loss underarmen från styrspindeln.
Steg 23

Avlägsna drivaxeln.
Steg 24

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 25

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen. Använd en spärrnyckel.
Steg 26

Ta bort fixdubben.
Steg 27

Koppla loss styrspindeln från fjäderbenet.
Steg 28

Skruva loss toppfsäten från stötdämparens montering.

Utbyte: fjäderben – Volvo V50 MW. AUTODOCs experter rekommenderar:
Håll fast fjäderbenet när du lossar bultarna, så att du inte skadar dig.
Steg 29

Avlägsna fjäderbenet.
Steg 30

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – Volvo V50 MW. AUTODOC rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 31

Komprimera fjädern.
Steg 32

Avlägsna fjäderbenets ställmutter. Använd hylsnyckel Nr18. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 33

Avlägsna toppmonteringen från fjäderbenet tillsammans med monteringslagret.
Steg 34

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

AUTODOC rekommenderar:
Utbyte: fjäderben – Volvo V50 MW. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 35

Lossa spiralfjädern.
Steg 36

Avlägsna fjädern.
Steg 37

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – Volvo V50 MW. AUTODOCs experter rekommenderar:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 38

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 39

Installera fjädern på stötdämparen.
Steg 40

Komprimera fjädern.
Steg 41

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 42

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 43

Dra åt muttern på stötdämparens kolvstång. Använd HEX Nr. H6. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.

Utbyte: fjäderben – Volvo V50 MW. Tips:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 44

Sluta komprimera fjädern.
Steg 45

Ta bort det monterade fjäderbenet.
Steg 46

Installera fjäderbenet inne i hjulhuset.
Steg 47

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. Volvo V50 MW
Steg 48

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 49

Justera fjäderbenet på styrspindeln.
Steg 50

Installer fästningsbulten. Använd hylsnyckel Nr15.
Steg 51

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: fjäderben – Volvo V50 MW. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 52

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 53

Installera drivaxeln.
Steg 54

Rengör kulledens monteringsyta. Använd en stålborste. Använd WD-40 aerosol.
Steg 55

Koppla kulledet till styrspindeln. Koppla tillbaka nedre stången till styrspindeln.
Steg 56

Dra åt kulledets fästelement. Använd kombinyckel Nr 21. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.
Steg 57

Skruva fast fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr21. Använd en spärrnyckel. Använd en trycknyckel.

Steg 58

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.
Steg 59

Fäst bromsslangen på fjäderbenet.
Steg 60

Installera den tvärgående krängningshämmarlänken.
Steg 61

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd kombinyckel Nr 15. Använd HEX Nr. H5. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 62

Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan.
Steg 63

Montera och dra åt drivaxelbulten. Använd hylsnyckel Nr13.
Steg 64

Behandla stötdämpar fästena. Använd kopparpasta.

Steg 65

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 66

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: fjäderben – Volvo V50 MW. Tips från AUTODOCs experter:
Vänta ett par minuter efter att du använt aerosolen.
Steg 67

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Volvo V50 MW
Steg 68

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 69

Sänk bilen.
Steg 70

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 30 Nm vridmoment.
Steg 71

Behandla stötdämpar fästena. Behandla stötdämparstången. Använd kopparpasta.
Steg 72

Dra åt skruvarna som håller fast drivaxeln med hjulnavet. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 35 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 73

Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 74

Ta bort skärmskyddet.
Steg 75

Stäng motorhuven.
Steg 76

Ta bort domkrafter och kilarna.
