Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ A-klass (W169) A 170 (169.032, 169.332), MERCEDES-BENZ A-klass (W169) A 200 (169.033, 169.333), MERCEDES-BENZ A-klass (W169) A 160 CDI (169.006, 169.306), MERCEDES-BENZ A-klass (W169) A 180 CDI (169.007, 169.307), MERCEDES-BENZ A-klass (W169) A 200 CDI (169.008, 169.308), MERCEDES-BENZ A-klass (W169) A 200 TURBO (169.034, 169.334), MERCEDES-BENZ A-klass (W169) A 200 CDI (169.308, 169.008) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

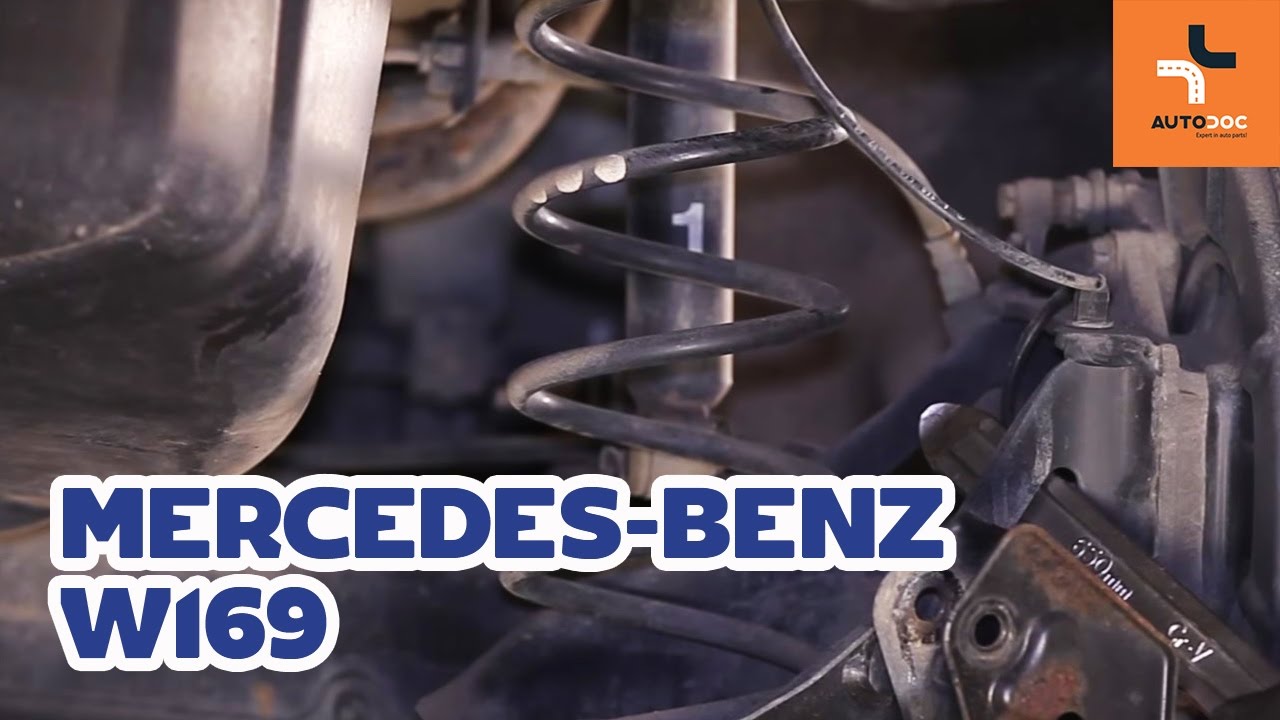

Så byter fjädrar bak på MERCEDES-BENZ A W169 GUIDE | AUTODOC

Byta fjädrar bak på Mercedes W169 – utbytesguide

Alternativa produkter

Spiralfjäder

Utbyte: fjädrar – Mercedes W169. Verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Hylsa nr.16

                      Hylsa nr.19

                      Skiftnyckel Nr16

                      Skiftnyckel Nr18

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Platt Skruvmejsel

                      Kofot

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – Mercedes W169. AUTODOCs experter rekommenderar:

Bakvagnens båda spiralfjädrar måste bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av bakvagnen.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjädrar – Mercedes W169. Ta följande steg:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens bakre del och säkra fästdelarna.

Steg 4

Skruva av hjulbultarna.

Utbyte: fjädrar – Mercedes W169. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 7

Rengör fästena till stötdämparen. Använd en stålborste. Använd WD-40 aerosol.

Steg 8

Skruva loss de nedre fästelementen från stötdämparen. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 9

Ta bort fixdubben. Använd en kofot.

Steg 10

Sänk den hydrauliska domkraften 10-15 cm.

AUTODOC rekommenderar:
Mercedes W169 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 11

Koppla loss ABS sensorns kablage. Använd en plattmejsel.
Steg 12

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: fjädrar – Mercedes W169. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 13

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

Steg 14

Skruva loss fästet som förbinder länkarmen med den bakre axeltappen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 15

Ta bort fixdubben.
Steg 16

Lossa bärarmen från den bakre axeltappen. Använd en kofot.

Steg 17

Avlägsna fjädern. Använd en kofot.

Utbyte: fjädrar – Mercedes W169. Proffsen rekommenderar:
Kontrollera bärfjäderns gummidistanshållare. Byt ut vid behov.
Steg 18

Rengör spiralfjäderns monteringsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 19

Montera spiralfjädern ihop med gummifästena.på monteringsfästena. Använd en kofot.
Steg 20

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 21

Fäst bärarmen på den bakre axeltappen. Installer fästningsbulten. Använd en plattmejsel.

Steg 22

Dra åt fästet som förbinder bärarmen med den bakre axeltappen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 85 Nm vridmoment.
Steg 23

Koppla in ABS-sensorns kablage.
Steg 24

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 25

Installer fästningsbulten.

Steg 26

Dra åt stötdämparens nedre fästelement. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.
Steg 27

Avlägsna stödet underifrån stången.

Utbyte: fjädrar – Mercedes W169. Tips från AUTODOC:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 28

Behandla stötdämparens fästningar. Använd kopparpasta.
Steg 29

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 30

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjädrar – Mercedes W169. Vänta några minuter efter applicering av sprayen.
Steg 31

Installera hjulet.

Utbyte: fjädrar – Mercedes W169. Tips:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 32

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 33

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 34

Ta bort domkrafter och kilarna.
