Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ A-klass (W168) A 160 CDI (168.006), MERCEDES-BENZ A-klass (W168) A 190 (168.032, 168.132), MERCEDES-BENZ A-klass (W168) A 170 CDI (168.008) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

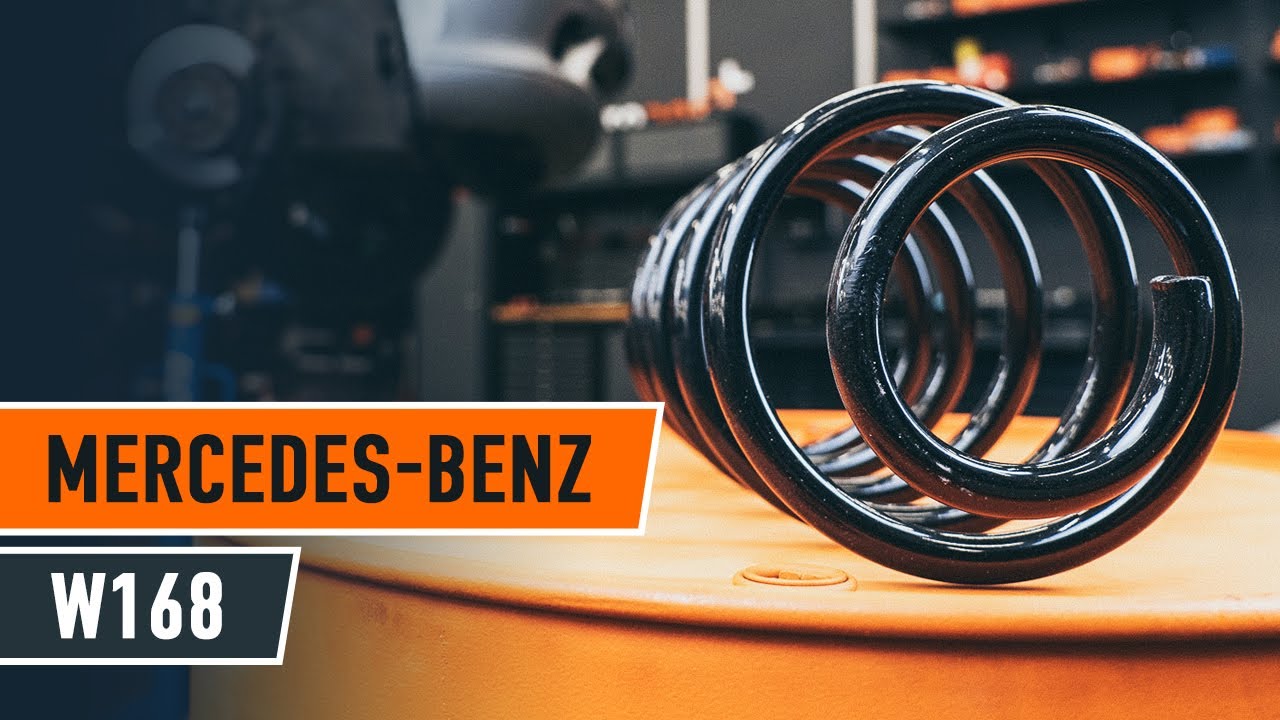

Så byter du fjädrar fram på MERCEDES W168 [AUTODOC-LEKTION]

Byta fjädrar fram på Mercedes W168 – utbytesguide

Alternativa produkter

Spiralfjäder

Utbyte: fjädrar – Mercedes W168. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Momentnyckel

                      Skiftnyckel Nr18

                      Skiftnyckel Nr21

                      Hylsa nr.Е12

                      Hylsa nr.16

                      Hylsa nr.18

                      Hylsa nr.21

                      Insex bit Nr. H6

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Rundtång

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – Mercedes W168. Tips från AUTODOC:

Framvagnens båda spiralfjädrar bör bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av framvagnen.
Notera: allt arbete med bilen – Mercedes W168 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 4

Lossa de övre fästena på fjäderbenet. Använd hylsnyckel NrЕ12. Använd en spärrnyckel.
Steg 5

Säkra bilen med kilar.

Steg 6

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 7

Höj bilens främre del och säkra fästdelarna.
Steg 8

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Mercedes W168
Steg 9

Ta bort hjulet.
Steg 10

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 11

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 12

Avlägsna krängningshämmarlänken.
Steg 13

Koppla loss ABS sensorns kablage.
Steg 14

Koppla bort ledningen till sensorn för bromsbeläggens slitagevarnare.

Steg 15

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Skruva loss fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 17

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 18

Ta bort fästbultarna.
Steg 19

Koppla loss styrspindeln från fjäderbenet.
Steg 20

Lossa stötdämparfästets plasthållare. Använd en rundtång. Avlägsna fjäderbenet.
Steg 21

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjädrar – Mercedes W168. Tips från AUTODOCs experter:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 22

Komprimera fjädern.
Steg 23

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 24

Avlägsna fjäderbenets ställmutter. Använd kombinyckel Nr 21. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 25

Avlägsna stötdämparens montering, dammskyddet och stötstoppet.

AUTODOC rekommenderar:
Utbyte: fjädrar – Mercedes W168. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 26

Lossa spiralfjädern.
Steg 27

Avlägsna fjädern.
Steg 28

Installera dammskyddet och ett stötstopp på stötdämparen.
Steg 29

Installera fjädern på stötdämparen.
Steg 30

Komprimera fjädern.
Steg 31

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 32

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr21. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

Utbyte: fjädrar – Mercedes W168. Proffsen rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 33

Sluta komprimera fjädern.
Steg 34

Behandla stötdämparstången. Använd kopparpasta.
Steg 35

Ta bort det monterade fjäderbenet.
Steg 36

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 37

Installera fjäderbenet inne i hjulhuset.
Steg 38

Fäst de övre fästelementen på stötdämparna. Dra inte åt den.

AUTODOC rekommenderar:
Mercedes W168 – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 39

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 40

Justera fjäderbenet på styrspindeln.
Steg 41

Montera fästningsbolten.
Steg 42

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Mercedes W168 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 43

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 100 Nm vridmoment.
Steg 44

Koppla in ABS-sensorns kablage.
Steg 45

Anslut ledningen till sensorn för bromsbeläggens slitagevarnare.
Steg 46

Rengör monteringsställen av krängningshämmarlänken. Använd en stålborste. Använd WD-40 aerosol.
Steg 47

Installera den tvärgående krängningshämmarlänken.
Steg 48

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 55 Nm vridmoment.
Steg 49

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 50

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 51

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjädrar – Mercedes W168. Vänta några minuter efter applicering av sprayen.
Steg 52

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Mercedes W168
Steg 53

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 54

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 55

Ta bort domkrafter och kilarna.
Steg 56

Dra åt de över fästningarna på fjäderbenet. Använd hylsnyckel NrЕ12. Använd en momentnyckel. Dra åt den till 32 Nm vridmoment.
Steg 57

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 58

Ta bort skärmskyddet.
Steg 59

Stäng motorhuven.
