Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du fjädrar fram på VW GOLF 4 (1J1) [AUTODOC-LEKTION]

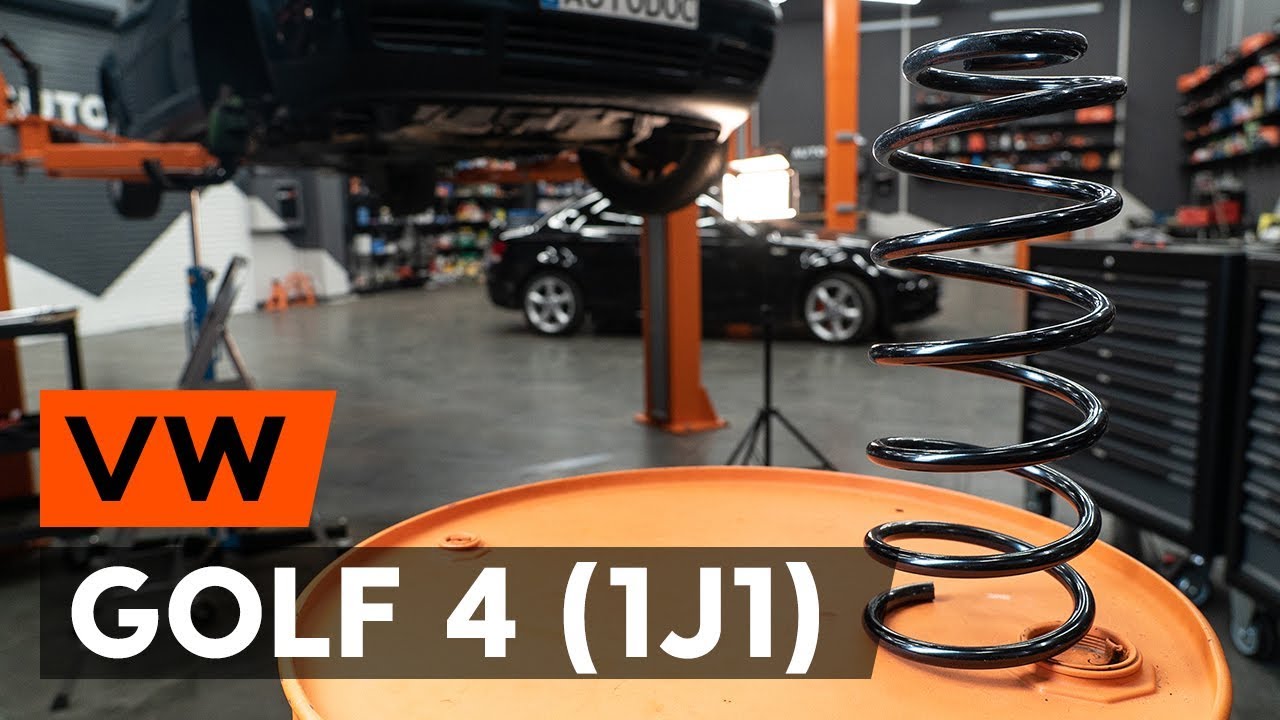

Byta fjädrar fram på VW Golf 4 – utbytesguide

Alternativa produkter

Spiralfjäder

Utbyte: fjädrar – VW Golf 4. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr18

                      Skiftnyckel Nr22

                      Hylsa nr.13

                      Hylsa nr.18

                      Hylsa nr.21

                      Insex bit nr. H7

                      XZN hylsa nr.30

                      Krafthylsor för fälgar Nr17

                      Stötdämparhylsa

                      Spärrnyckel

                      Momentnyckel

                      Platt Skruvmejsel

                      Drivdorn

                      Svängjärn

                      Hammare

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjädrar – VW Golf 4. Proffsen rekommenderar:

Framvagnens båda spiralfjädrar bör bytas samtidigt.
Utbytesproceduren för spiralfjädrar ser likadan ut på vänster som på höger sida av framvagnen.
Notera: allt arbete med bilen – VW Golf 4 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.

Steg 3

Lossa på de övre fästena på stötdämparen fästningar. Använd kombinyckel Nr 22. Använd HEX Nr. H7.
Steg 4

Rengör hjulnavets fäste. Använd WD-40 aerosol.
Steg 5

Lossa fästet från drivaxeln. Använd 12-kantshylsa nr 30. Använd en trycknyckel.
Steg 6

Säkra bilen med kilar.
Steg 7

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 8

Höj bilens främre del och säkra fästdelarna.
Steg 9

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. VW Golf 4
Steg 10

Ta bort hjulet.
Steg 11

Koppla loss fästelementet från ABS sensorns kabel från fjäderstöttan. Använd en plattmejsel.
Steg 12.1

Rengör fästenheterna som förbinder stötdämparen med styrspindeln.

Steg 12.2

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr13. Använd en trycknyckel.
Steg 14

Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd 12-kantshylsa nr 30.
Steg 15

Behandla räfflorna i drivaxelns homokinetiska led. Använd WD-40 aerosol.
Steg 16

Avlägsna drivaxeln. Använd ett körnare dorn. Använd en hammare.
Steg 17

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 18

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd en spärrnyckel. Använd en trycknyckel.
Steg 19

Ta bort fixdubben.
Steg 20

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen.
Steg 21

Sänk den hydrauliska domkraften 10-15 cm.

AUTODOC rekommenderar:
Utbyte: fjädrar – VW Golf 4. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 22

Koppla loss styrspindeln från fjäderbenet.
Steg 23

Skruva loss toppfsäten från stötdämparens montering.

AUTODOC rekommenderar:
VW Golf 4 – Håll i fjäderbenet när du skruvar loss fästbultarna för att undvika skador.
Steg 24

Avlägsna fjäderbenet.
Steg 25

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjädrar – VW Golf 4. Proffsen rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 26

Komprimera fjädern.
Steg 27

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 28

Avlägsna fjäderbenets ställmutter. Använd hylsnyckel Nr21. Använd HEX Nr. H7. Använd en spärrnyckel.
Steg 29

Avlägsna fjäderbenets övre anordning.
Steg 30

Lossa spiralfjädern.
Steg 31

Avlägsna fjädern.

AUTODOC rekommenderar:
Utbyte: fjädrar – VW Golf 4. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 32

Installera fjädern på stötdämparen.
Steg 33

Komprimera fjädern.
Steg 34

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 35

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr21. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

AUTODOC rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 36

Sluta komprimera fjädern.
Steg 37

Ta bort det monterade fjäderbenet.
Steg 38

Installera fjäderbenet inne i hjulhuset.
Steg 39

Skruva loss toppfästen från stötdämparmonteringen. Använd hylsnyckel Nr13. Dra inte åt den.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. VW Golf 4
Steg 40

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 41

Justera fjäderbenet på styrspindeln.
Steg 42

Installer fästningsbulten.
Steg 43

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
VW Golf 4 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 44

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 45

Behandla räfflorna i drivaxelns homokinetiska led. Använd kopparpasta.

Steg 46

Montera drivaxeln i hjulnavet.
Steg 47

Skruva infästningarna för kulleden. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 48

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr18. Använd kombinyckel Nr 18. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 49

Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan.
Steg 50

Skruva loss drivaxlens mutter. Använd 12-kantshylsa nr 30. Använd en trycknyckel.
Steg 51

Behandla stötdämpar fästena. Behandla alla lederna på armen. Använd kopparpasta.
Steg 52

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 53

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjädrar – VW Golf 4. Vänta några minuter efter applicering av sprayen.
Steg 54

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. VW Golf 4
Steg 55

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 56

Sänk bilen.
Steg 57

Dra åt bulten på drivaxeln. Använd 12-kantshylsa nr 30. Använd en momentnyckel. Dra åt den till 200 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 58

Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 59

Dra åt fjäderstöttans monterings övre fästelement. Använd kombinyckel Nr 22. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 60

Ta bort domkrafter och kilarna.
Steg 61

Ta bort skärmskyddet.

Steg 62

Stäng motorhuven.
