Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,..., FIAT PUNTO (188) 1.8 130 HGT (188.738, .718), FIAT PUNTO (188) 1.9 JTD 80 (188.237, .257, .337, .357), FIAT PUNTO (188) 1.9 DS 60 (188.031, .051, .231, .251), FIAT PUNTO (188) 1.9 JTD, FIAT PUNTO (188) 1.3 JTD 16V, FIAT PUNTO (188) 1.4, FIAT PUNTO (188) 1.2 Natural Power, FIAT PUNTO (188) 1.9 JTD, FIAT PUNTO (188) 1.2 Bifuel, FIAT PUNTO (188) 1.4 (188AXM1A, 188BXM1A), FIAT PUNTO (188) 1.2 Bipower (188BXA1A), FIAT PUNTO (188) 1.2 Natural Power (188BXA1A) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

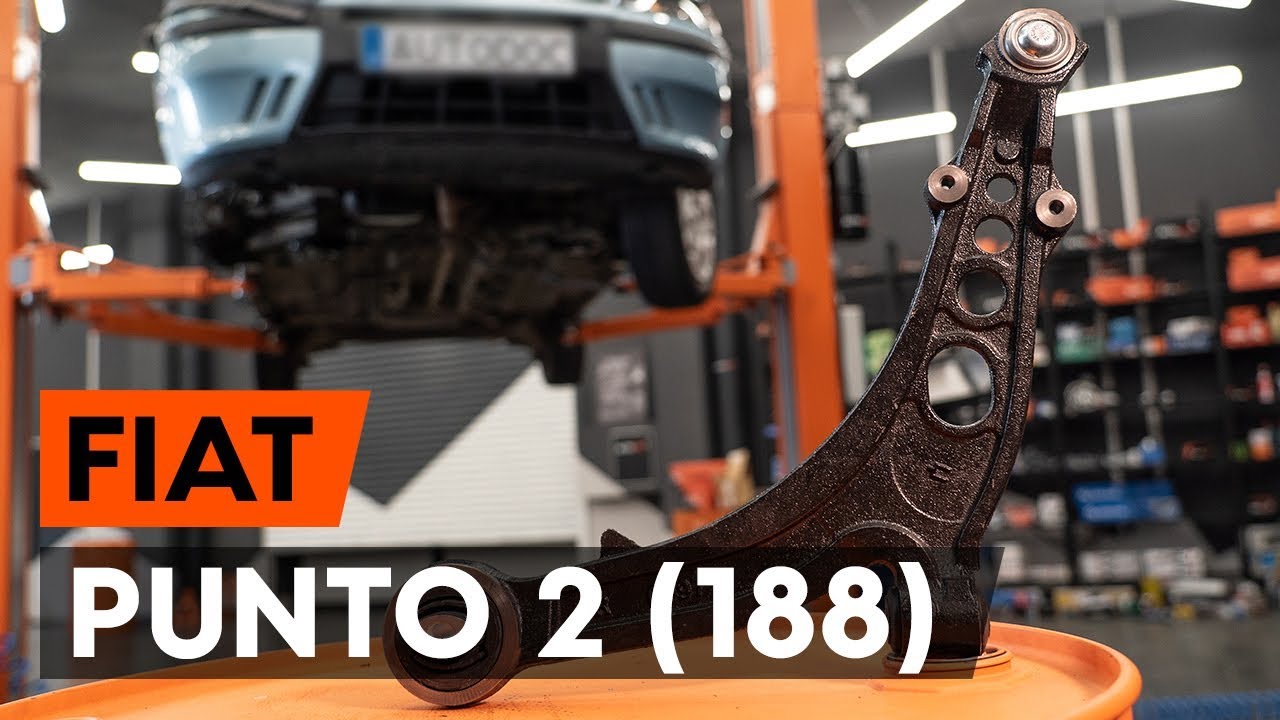

Så byter du främre länkarm / främre bärarm på FIAT PUNTO 2 (188) [AUTODOC-LEKTION]

Byta främre undre arm på Fiat Punto 188 – utbytesguide

Alla delar du måste byta ut – Länkarm till PUNTO (188) och andra FIAT-modeller

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: främre undre arm – Fiat Punto 188. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr13

                      Skiftnyckel Nr18

                      Hylsa nr.13

                      Hylsa nr.18

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Kofot

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Fiat Punto 188. Tips från AUTODOC:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Notera: allt arbete med bilen – Fiat Punto 188 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Fiat Punto 188
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Fiat Punto 188. Vänta några minuter efter applicering av sprayen.Använd skyddsglasögon.
Steg 7

Skruva loss fästelementet som förbinder krängningshämmaren med länkarmen. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 8

Ta bort stabililseringsbussningarnas konsol. Använd en kofot.
Steg 9

Skruva av fästbultarna på hållaren som förbinder krängningshämmaren med karosseriet. Använd hylsnyckel Nr13.
Steg 10

Koppla loss krängningshämmaren från kontrollarmen.
Steg 11

Skruva loss kulledets fästelement från styrspindeln. Använd hylsnyckel Nr13. Använd kombinyckel Nr 13.
Steg 12

Skruva loss främre stångens fästelement. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 13

Skruva loss bakre stångens fästelement. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 14

Ta bort fästbultarna.
Steg 15

Avlägsna spaken. Använd en kofot.
Steg 16

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 17

Installera den nya spaken. Använd en kofot.

Utbyte: främre undre arm – Fiat Punto 188. Tips från AUTODOCs experter:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 18

Montera fästningsbolten.
Steg 19

Skruva infästningarna för kulleden. Använd hylsnyckel Nr13. Använd kombinyckel Nr 13.
Steg 20

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 21

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 22

Dra åt de bakre fästningarna på länkarmen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 23

Dra åt kulledets fästelement. Använd kombinyckel Nr 13. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 32 Nm vridmoment.
Steg 24

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Fiat Punto 188 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 25

Koppla samman krängningshämmaren med kontrollarmen.
Steg 26

Skruva i fästena på hållaren som förbinder krängningshämmaren med karosseriet. Använd hylsnyckel Nr13.
Steg 27

Stötta upp stången. Använd en hydraulisk domkraft.

Steg 28

Montera stabililseringsbussningarnas konsol. Använd en kofot.

Steg 29

Skruva fast fästelementet som förbinder krängningshämmaren med kontrollarmen. Använd hylsnyckel Nr13. Använd en spärrnyckel.

Steg 30

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Fiat Punto 188. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 31

Skruva åt fästena som förbinder krängningshämmaren med fjädringskontrollarmen. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 35 Nm vridmoment.
Steg 32

Behandla alla lederna på armen. Använd kopparpasta.
Steg 33

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 34

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Fiat Punto 188. Vänta några minuter efter applicering av sprayen.
Steg 35

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Fiat Punto 188
Steg 36

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 37

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 86 Nm vridmoment.
Steg 38

Ta bort domkrafter och kilarna.
