Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FIAT GRANDE PUNTO (199) 1.2, FIAT GRANDE PUNTO (199) 1.4 Natural Power, FIAT GRANDE PUNTO (199) 1.3 D Multijet, FIAT GRANDE PUNTO (199) 1.4 (199AXB1A), FIAT GRANDE PUNTO (199) 1.4 LPG, FIAT GRANDE PUNTO (199) 1.9 D Multijet, FIAT GRANDE PUNTO (199) 1.6 D Multijet, FIAT GRANDE PUNTO (199) 1.2, FIAT GRANDE PUNTO (199) 1.4 (199AXB11, 199AXB1A, 199BXB1A, 199AXL1A), FIAT GRANDE PUNTO (199) 1.3 D Multijet, FIAT GRANDE PUNTO (199) 1.3 D Multijet (199.AXD11, 199.AXD1A, 199.AXD1B,..., FIAT GRANDE PUNTO (199) 1.9 D Multijet, FIAT GRANDE PUNTO (199) 1.9 D Multijet, FIAT GRANDE PUNTO (199) 1.4 16V (199BXG1B, 199AXG1B), FIAT GRANDE PUNTO (199) 1.4 T-Jet (199AXM1A, 199BXM1A, 199BXN1A) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

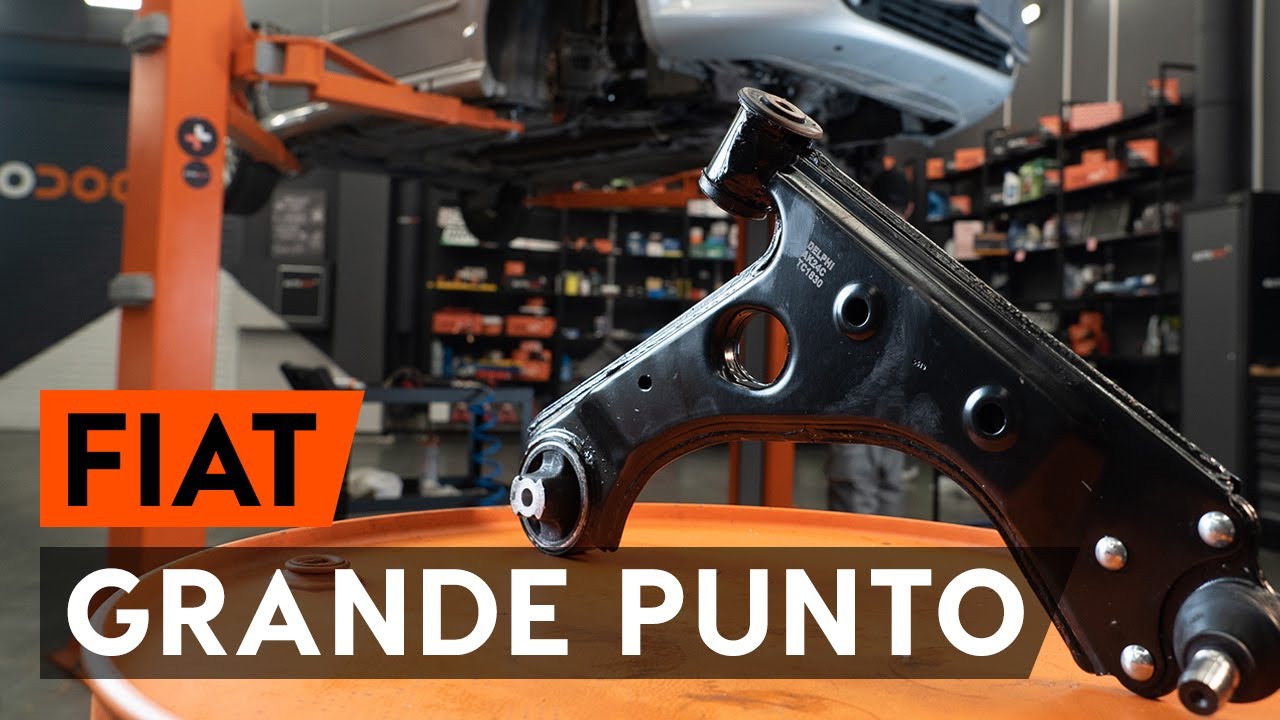

Så byter du främre länkarm / främre bärarm på FIAT PUNTO 199 [AUTODOC-LEKTION]

Byta främre undre arm på Fiat Punto 199 – utbytesguide

Alla delar du måste byta ut – Länkarm till GRANDE PUNTO (199) och andra FIAT-modeller

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: främre undre arm – Fiat Punto 199. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr16

                      Skiftnyckel Nr18

                      Hylsa nr.16

                      Hylsa nr.E18

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Plattmejsel

                      Hammare

                      Svängjärn

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Fiat Punto 199. AUTODOC rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: främre undre arm – Fiat Punto 199. Ta följande steg:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Fiat Punto 199
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

Utbyte: främre undre arm – Fiat Punto 199. Tips:
Vänta ett par minuter efter att du använt aerosolen.Använd skyddsglasögon.
Steg 7

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en trycknyckel.
Steg 8

Ta bort fixdubben.
Steg 9

Skruva loss främre stångens fästelement. Använd hylsnyckel NrE18. Använd en trycknyckel.
Steg 10

Skruva loss fästningarna som koppla länkarmen till underredet. Använd kombinyckel Nr 18. Använd hylsnyckel NrE18. Använd en trycknyckel.
Steg 11

Ta bort fästbultarna. Använd hylsnyckel NrE18. Använd en spärrnyckel.
Steg 12

Ta loss fästena som kopplar ihop kullaget med styrspindeln. Använd en platt metall mejsel. Använd en hammare.
Steg 13

Koppla loss kulledet från styrspindeln.
Steg 14

Avlägsna spaken.
Steg 15

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Installera den nya spaken.

Utbyte: främre undre arm – Fiat Punto 199. AUTODOCs experter rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 17

Montera fästningsbolten. Använd kombinyckel Nr 18. Använd hylsnyckel NrE18. Använd en trycknyckel.
Steg 18

Skruva in bakre fästningarna som kopplar länkarmen till underredet. Använd kombinyckel Nr 18. Använd hylsnyckel NrE18. Använd en spärrnyckel.
Steg 19

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 20

Koppla kulledet till styrspindeln.
Steg 21

Installer fästningsbulten.
Steg 22

Skruva infästningarna för kulleden. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 23

Skruva in bakre fästningarna som kopplar länkarmen till underredet. Använd kombinyckel Nr 18. Använd hylsnyckel NrE18. Använd en spärrnyckel.
Steg 24

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd hylsnyckel NrE18. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 25

Dra åt de bakre fästelementet som ansluter armen till karossens hjälpram. Använd hylsnyckel NrE18. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 26

Dra åt kulledets fästelement. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 27

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Fiat Punto 199. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 28

Behandla alla lederna på armen. Använd kopparpasta.
Steg 29

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 30

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: främre undre arm – Fiat Punto 199. Tips från AUTODOC:
Vänta ett par minuter efter att du använt aerosolen.
Steg 31

Installera hjulet.

Utbyte: främre undre arm – Fiat Punto 199. Proffsen rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 32

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 33

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 34

Ta bort domkrafter och kilarna.
