Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR02, BR0J, BR11, CR02, CR0J, CR11), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR0R, BR1D, BR1L, CR0R), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR09, BR0T, CR09, CR0T), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR05, BR0B, BR0Y, BR15, BR1J, BR1M, BR1Y, CR0B,..., RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.4 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (C/BR0G, C/BR1G), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR17, CR17), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR0H, CR0H, CR1S, BR1S), RENAULT Clio III Hatchback (BR0/1, CR0/1) 2.0 16V Sport (CR0N, CR1P), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR1C, CR1C), RENAULT Clio III Hatchback (BR0/1, CR0/1) 2.0 16V (BR0C, BR0K, CR0C, CR0K), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR0P, CR0P), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V Hi-Flex (BR1U, CR1U), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V GT (BR10, CR10), RENAULT Clio III Hatchback (BR0/1, CR0/1) 2.0 16V Sport, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi … Visa mer

Ordningen kan variera något beroende på bilens utformning.

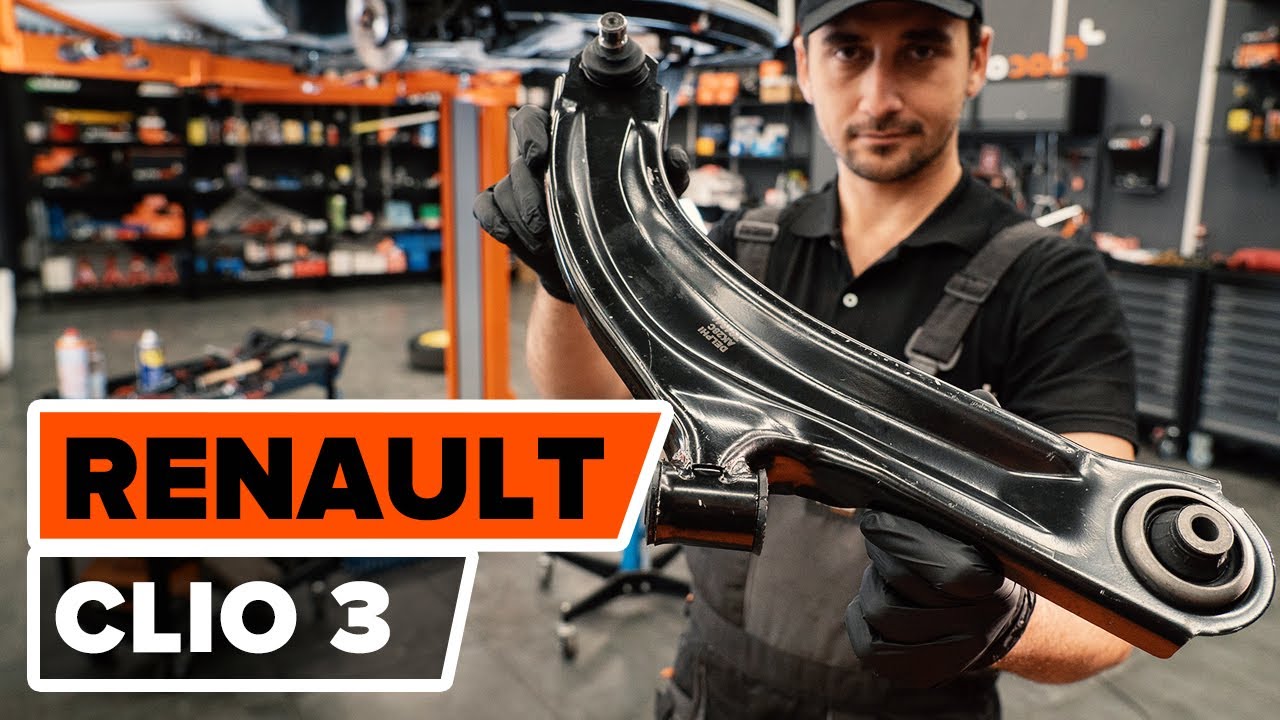

Så byter du främre länkarm / främre bärarm på RENAULT CLIO 3 [AUTODOC-LEKTION]

Byta främre undre arm på Renault Clio 3 – utbytesguide

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: främre undre arm – Renault Clio 3. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Momentnyckel

                      Skiftnyckel Nr16

                      Skiftnyckel Nr18

                      Hylsa nr.13

                      Hylsa nr.16

                      Hylsa nr.E16

                      Hylsa nr.18

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Svängjärn

                      Hammare

                      Plattmejsel

                      Kofot

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Renault Clio 3. AUTODOC rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: främre undre arm – Renault Clio 3. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Renault Clio 3
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

Utbyte: främre undre arm – Renault Clio 3. Tips:
Vänta ett par minuter efter att du använt aerosolen.Använd skyddsglasögon.
Steg 7

Skruva loss fästena på hjälpramens förstärkningskonsol. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 8

Stötta hjälpramen. Använd en hydraulisk domkraft.
Steg 9

Skruva loss underramens fästen. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 10

Koppla loss den främre hjälpramens tvärbalk.
Steg 11

Ta bort stödet under hjälpramen.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Renault Clio 3. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 12

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

Utbyte: främre undre arm – Renault Clio 3. Tips från AUTODOCs experter:
Vänta ett par minuter efter att du använt aerosolen.Använd skyddsglasögon.
Steg 13

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en trycknyckel.
Steg 14

Ta bort fixdubben.
Steg 15

Skruva loss fästningarna som koppla länkarmen till underredet. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 16

Avmontera de bakre fästningarna på länkarmen.
Steg 17

Skruva loss främre stångens fästelement. Använd kombinyckel Nr 18. Använd hylsnyckel NrE16. Använd en trycknyckel.

Steg 18

Ta bort de främre fästningarna på länkarmen. Använd en kofot.

Steg 19

Ta loss fästena som kopplar ihop kullaget med styrspindeln. Använd en platt metall mejsel. Använd en hammare.
Steg 20

Koppla loss kulledet från styrspindeln.
Steg 21

Avlägsna spaken.
Steg 22

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 23

Installera den nya spaken.

Utbyte: främre undre arm – Renault Clio 3. AUTODOCs experter rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 24

Installera det främre fästelementet på armen.
Steg 25

Koppla kulledet till styrspindeln.
Steg 26

Installer fästningsbulten.
Steg 27

Skruva infästningarna för kulleden. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 28

Montera det bakre fästelementet på kontrollarmen.

Steg 29

Skruva fast bakre stångens fästelement. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 30

Skruva fast främre stångens fästelement. Använd hylsnyckel Nr18. Använd en spärrnyckel.

Steg 31

Stötta hjälpramen. Använd en hydraulisk domkraft.
Steg 32

Fäst den främre hjälpramens tvärbalk.

Steg 33

Skruva i hjälpramens fästen. Använd hylsnyckel Nr18. Använd en spärrnyckel.

Steg 34

Ta bort stödet under hjälpramen.

AUTODOC rekommenderar:
Renault Clio 3 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 35

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 36

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd kombinyckel Nr 18. Använd hylsnyckel NrE16. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.
Steg 37

Dra åt de bakre fästelementet som ansluter armen till karossens hjälpram. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 105 Nm vridmoment.
Steg 38

Dra åt kulledets fästelement. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 39

Avlägsna stödet underifrån stången.

Utbyte: främre undre arm – Renault Clio 3. AUTODOCs experter rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 40

Stötta hjälpramen. Använd en hydraulisk domkraft.
Steg 41

Skruva loss underramens fästen. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 42

Skruva i fästena på hjälpramens förstärkningskonsol. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 43

Dra åt underramens fästen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 105 Nm vridmoment.
Steg 44

Dra åt fästena på hjälpramens förstärkningskonsol. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 35 Nm vridmoment.
Steg 45

Ta bort stödet under hjälpramen.

Utbyte: främre undre arm – Renault Clio 3. Proffsen rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 46

Behandla alla lederna på armen. Använd kopparpasta.
Steg 47

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 48

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.
Steg 49

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Renault Clio 3
Steg 50

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 51

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 105 Nm vridmoment.
Steg 52

Ta bort domkrafter och kilarna.
