Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.8 VR6 4motion, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 1.6 Total Flex, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 2.0 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 3.2 R32 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 2.8 VR6, VW Golf IV Hatchback (1J1) 2.8 VR6, VW Golf IV Hatchback (1J1) 2.0 BiFuel … Visa mer

Ordningen kan variera något beroende på bilens utformning.

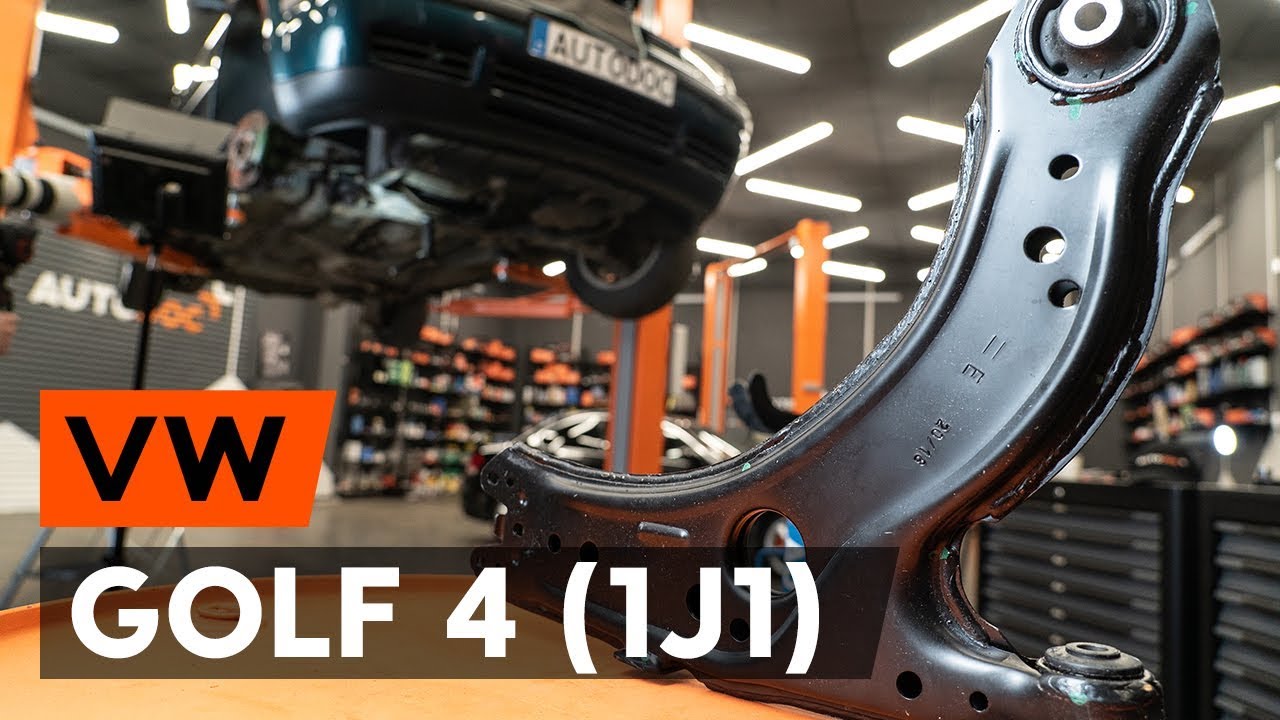

Så byter du främre länkarm / främre bärarm på VW GOLF 4 (1J1) [AUTODOC-LEKTION]

Byta främre undre arm på VW Golf 4 – utbytesguide

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: främre undre arm – VW Golf 4. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr18

                      Hylsa nr.13

                      Hylsa nr.16

                      Hylsa nr.18

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Kofot

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – VW Golf 4. Tips från AUTODOC:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: främre undre arm – VW Golf 4. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.

Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. VW Golf 4
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

AUTODOC rekommenderar:
Utbyte: främre undre arm – VW Golf 4. Vänta några minuter efter applicering av sprayen.Använd skyddsglasögon.
Steg 7

Skruva loss fästelementet som förbinder krängningshämmaren med länkarmen. Använd hylsnyckel Nr16. Använd en trycknyckel.
Steg 8

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr13. Använd en trycknyckel.
Steg 9

Lossa det främre fästet från länkarmen. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 10

Skruva loss bakre stångens fästelement. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 11

Avmontera de bakre fästningarna på länkarmen.
Steg 12

Skruva loss främre stångens fästelement. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 13

Ta bort de främre fästningarna på länkarmen.
Steg 14

Koppla loss sfäriska ledet från armen.
Steg 15

Avlägsna spaken. Använd en kofot.
Steg 16

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 17

Installera den nya spaken.

Utbyte: främre undre arm – VW Golf 4. AUTODOCs experter rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 18

Montera länkarmens fästningar.
Steg 19

Sätt fast kulledet på länkarmen.
Steg 20

Skruva infästningarna för kulleden. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 21

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 22

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 23

Dra åt de bakre fästningarna på länkarmen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 24

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
VW Golf 4 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 25

Dra åt fästelementet som förbinder krängningshämmaren med länkarmen. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 15 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 26

Dra åt kulledets fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 20 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 27

Behandla alla lederna på armen. Använd kopparpasta.
Steg 28

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 29

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: främre undre arm – VW Golf 4. Vänta några minuter efter applicering av sprayen.
Steg 30

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VW Golf 4
Steg 31

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 32

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 33

Ta bort domkrafter och kilarna.
