Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.8 VR6 4motion, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 2.0 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 3.2 R32 4motion … Visa mer

Ordningen kan variera något beroende på bilens utformning.

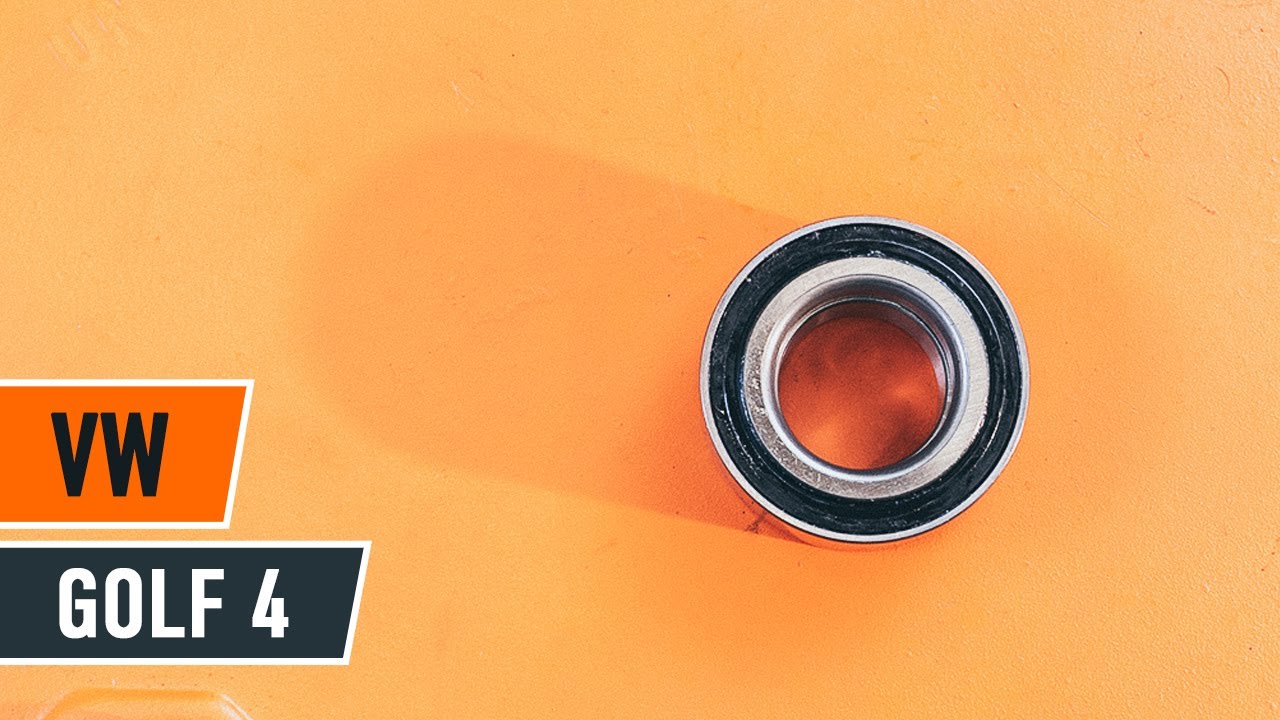

Så byter du främre hjullager på VW GOLF 4 [GUIDE]

Byta hjullager fram på VW Golf 4 – utbytesguide

Alla delar du måste byta ut – Hjullager till Golf IV Hatchback (1J1) och andra VW-modeller

Alternativa produkter

Hjullagersats

Utbyte: hjullager – VW Golf 4. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr18

                      Skiftnyckel Nr19

                      Hylsa nr.18

                      Hylsa nr.19

                      Hylsa nr.30

                      Insex bit Nr. H7.

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Hammare

                      Platt skruvmejsel

                      Kofot

                      Låsringstänger

                      Universalsats för demontering/montering av bussningar och lager

                      Hjulkloss

Köp verktyg

Utbyte: hjullager – VW Golf 4. AUTODOCs experter rekommenderar:

Använd aldrig ett lager igen på en VW Golf 4 bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Allt arbete bör göras med motorn avstängd.

Utbyte: hjullager – VW Golf 4. Ta följande steg:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17

Steg 3

Höj bilens främre del och säkra fästdelarna.

Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. VW Golf 4
Steg 5

Ta bort hjulet.
Steg 6

Ta bort dammskyddskåporna från bromsokets styrstift.Använd en plattmejsel.
Steg 7.1

Skruva loss bromsokets fästelement.

Steg 7.2

Använd HEX Nr. H7. Använd en spärrnyckel.
Steg 8

Avlägsna bromsoket.

Utbyte: hjullager – VW Golf 4. AUTODOC rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 9

Avlägsna bromsskivan.
Steg 10

Skruva loss hjulnavets axelmutter.Använd hylsnyckel Nr30.
Steg 11

Avlägsna drivaxeln.

Steg 12

Rengör fästniongarna som kopplar styrstagänden till styrspindel.Använd en stålborste.Använd WD-40 aerosol.
Steg 13

Skruva loss fästmuttern från styrspindelns ände.Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 14

Koppla bort parallellstagsänden från styrspindeln.
Steg 15

Avlägsna ABS-sensorn från styrspindeln.Använd en plattmejsel.
Steg 16

Gör rent fästenas som ansluter kulleden till styrspindeln.Använd en stålborste.Använd WD-40 aerosol.

Steg 17

Skruva loss kulledets fästelement från styrspindeln.Använd kombinyckel Nr 19.
Steg 18

Koppla loss underarmen från styrspindeln.Använd en hammare.Använd en kofot.
Steg 19

Rengör fästenheterna som förbinder stötdämparen med styrspindeln.Använd en stålborste.Använd WD-40 aerosol.

Steg 20

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln.Använd kombinyckel Nr 18.Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 21

Koppla loss styrspindeln från fjäderbenet.Använd en hammare.
Steg 22

Avlägsna styrspindeln tillsammans med navet.
Steg 23

Tryck ut hjulnavet ur det koniska rullagret.Använd en universalsats för demontering/montering av bussningar och lager.Använd en hammare.
Steg 24

Avlägsna kvarhållningsringen.Använd låsringstänger.
Steg 25

Tryck ut hjulets navlager.
Steg 26

Tryck in det nya lagret i styrspindeln.
Steg 27

Installera kvarhållningsringen.Använd låsringstänger.
Steg 28

Tryck in hjulnavet i lagrets inre spår.Använd en universalsats för demontering/montering av bussningar och lager.

Steg 29

Installera tillbaka hjulnavet på styrspindeln.
Steg 30

Installera styrspindeln med ett nav i monteringen.
Steg 31

Justera fjäderbenet på styrspindeln.Använd en hammare.
Steg 32

Dra åt stötdämparens nedre stötfästen.Använd kombinyckel Nr 18.Använd hylsnyckel Nr18.Använd en momentnyckel.Dra åt den till 60 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 33

Installera drivaxeln i hjulnavet.
Steg 34

Koppla tillbaka nedre stången till styrspindeln.Använd en kofot.
Steg 35

Dra åt kulledets fästelement.Använd kombinyckel Nr 19.Använd en momentnyckel.Dra åt den till 45 Nm vridmoment.
Steg 36

Dra åt navet.Använd hylsnyckel Nr30.Använd en momentnyckel.Dra åt den till 175 Nm vridmoment.
Steg 37

Installera ABS-sensorn på styrspindeln och säkra den.
Steg 38

Koppla tillbaka parallellstagsänden till styrspindeln.

Steg 39

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln.Använd hylsnyckel Nr19.Använd en momentnyckel.Dra åt den till 45 Nm vridmoment.
Steg 40

Installera bromsskivan.
Steg 41.1

Installera bromsoket och justera den.

Steg 41.2

Använd HEX Nr. H7.Använd en momentnyckel.Dra åt den till 30 Nm vridmoment.
Steg 42

Installera dammskyddskåporna på bromsokets styrstift.
Steg 43

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 44

Rengör ytan på bromsskivorna.Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – VW Golf 4. Vänta några minuter efter applicering av sprayen.
Steg 45

Installera hjulet.

Utbyte: hjullager – VW Golf 4. Tips från AUTODOC:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 46

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 47

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna.Använd en momentnyckel.Dra åt den till 120 Nm vridmoment.

Steg 48

Ta bort domkrafter och kilarna.
