Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) 2.5, VOLVO XC90 I (275) 2.5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D3 / D5 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

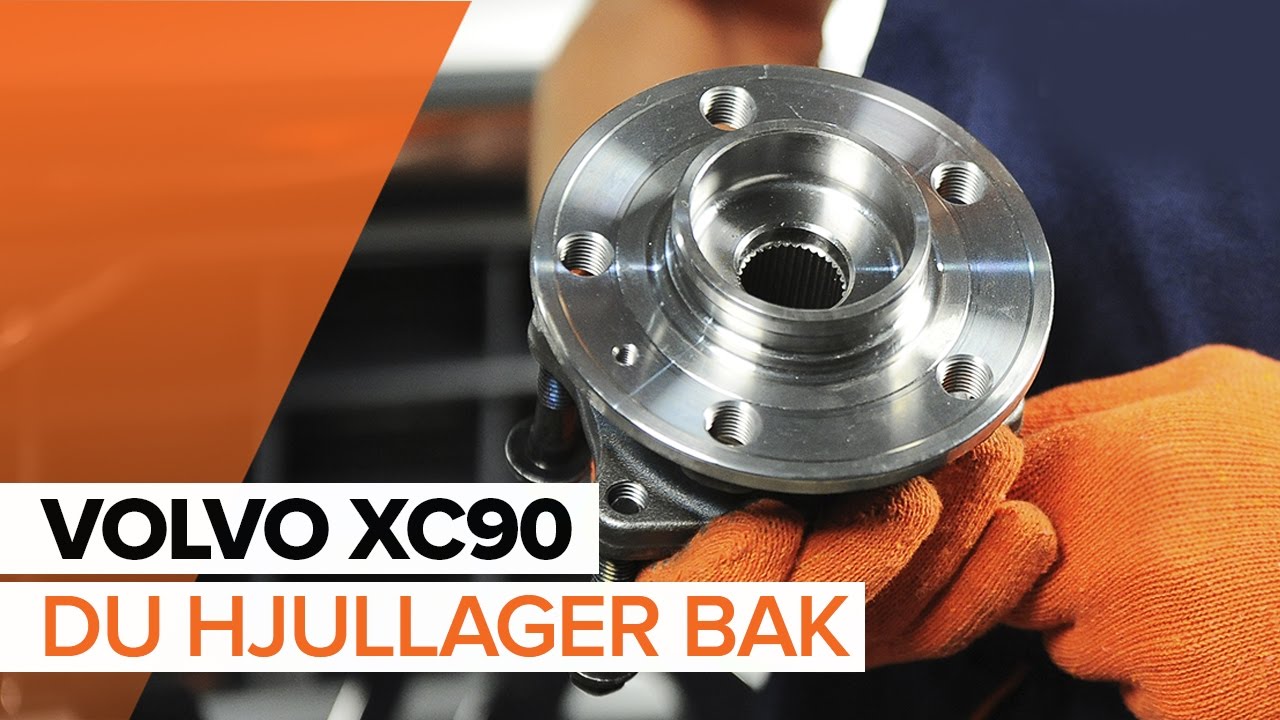

Så byter du hjullager, bak på VOLVO XC90 1 [GUIDE]

Byta hjullager bak på Volvo XC90 1 – utbytesguide

Alla delar du måste byta ut – Hjullager till XC90 I (275) och andra VOLVO-modeller

Alternativa produkter

Hjullagersats

Utbyte: hjullager – Volvo XC90 1. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr10

                      Skiftnyckel Nr13

                      Skiftnyckel Nr16

                      Skiftnyckel Nr18

                      Hylsa nr.13

                      Hylsa nr.15

                      Hylsa nr.16

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Momentnyckel

                      Platt Skruvmejsel

                      Drivdorn

                      Hammare

                      Gummiklubba

                      Kofot

                      Svängjärn

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

AUTODOC rekommenderar:

Använd aldrig ett lager igen på en Volvo XC90 1 bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – Volvo XC90 1 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Volvo XC90 1
Steg 5

Ta bort hjulet.
Steg 6

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.

Steg 7

Skruva loss fästelementen från bromsokets anordning. Använd kombinyckel Nr 13.
Steg 8

Ta bort bromsoket ihop med dess fäste.

Utbyte: hjullager – Volvo XC90 1. Tips från AUTODOC:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 9

Rengör fästningarna till bromsskivan. Använd en stålborste. Använd WD-40 aerosol.

Steg 10

Skruva loss bromsskivans fästelement. Använd kombinyckel Nr 10. Använd en spärrnyckel.
Steg 11

Avlägsna bromsskivan.
Steg 12

Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 13

Avlägsna drivaxeln. Använd ett körnare dorn. Använd en hammare.

Steg 14

Rengör länkarmens fästningar. Använd en stålborste. Använd WD-40 aerosol.

Steg 15

Skruva loss fästningarna som kopplar länkarmen till den bakre styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr15. Använd en spärrnyckel.
Steg 16

Ta bort fixdubben.

Steg 17

Koppla loss styrarmen.

Steg 18

Skruva loss hjulnavets axelmutter. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel. Använd en trycknyckel.
Steg 19

Avlägsna navet och lagret ihop, då de är två delar som sitter ihop i en. Använd en gummihammare.
Steg 20

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.

Steg 21

Installera det nya hjulnavet med ett lager.
Steg 22

Montera drivaxeln i hjulnavet.

Steg 23

Dra åt navet. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 45 Nm vridmoment.+60°

Utbyte: hjullager – Volvo XC90 1. AUTODOCs experter rekommenderar:
Hjullagerdelen får inte lutas på axeltappen.Viktigt! Se till att använda nya fästen.
Steg 24

Behandla hjulnavlagrets fästen med ett speciellt medel. Använd kopparpasta.

Steg 25

Fäst styrarmen. Använd en plattmejsel.

Steg 26

Installer fästningsbulten. Använd en kofot. Använd en hammare.

Steg 27

Skruva in fästningarna som kopplar länkarmen till den bakre styrspindeln.

Steg 28

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 29

Dra ihop fästningar som kopplar länkarmen till bakre knutleden. Använd kombinyckel Nr 18. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 80 Nm vridmoment.
Steg 30

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: hjullager – Volvo XC90 1. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 31

Behandla kontaktytan. Använd kopparpasta.

Steg 32

Installera bromsskivan.
Steg 33

Dra åt bromsskivans fästelement. Använd kombinyckel Nr 10. Använd en momentnyckel. Dra åt den till 11 Nm vridmoment.
Steg 34

Dra åt skruvarna som håller fast drivaxeln med hjulnavet. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 35

Installera bromsoket tillsammans med dess fäste.
Steg 36

Dra åt bromsokets anordning. Använd kombinyckel Nr 13. Använd en momentnyckel. Dra åt den till 35 Nm vridmoment.+60°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 37

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 38

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Volvo XC90 1. Vänta några minuter efter applicering av sprayen.
Steg 39

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Volvo XC90 1
Steg 40

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 41

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 140 Nm vridmoment.
Steg 42

Ta bort domkrafter och kilarna.
