Byta hjullager fram på Volvo V70 BW – utbytesguide

nedladdningar: 81

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VOLVO V70 III (135) T4, VOLVO V70 III (135) T5, VOLVO V70 III (135) D3 / D4, VOLVO V70 III (135) 1.6 DRIVe / D2, VOLVO V70 III (135) D5, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) T4F, VOLVO V70 III (135) 3.2 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 3.2 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) D5, VOLVO V70 III (135) 2.0, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) 2.0 D, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 2.0 BiFuel, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) D5, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 1.6 D, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 2.0 T, VOLVO V70 III (135) D4 AWD, VOLVO V70 III (135) D3, VOLVO V70 III (135) D4, VOLVO V70 III (135) D4 AWD, VOLVO V70 III (135) T5, VOLVO V70 III (135) D2, VOLVO V70 III (135) D3, VOLVO V70 III (135) T4, VOLVO V70 III (135) 2.0 GDI, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) D5 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

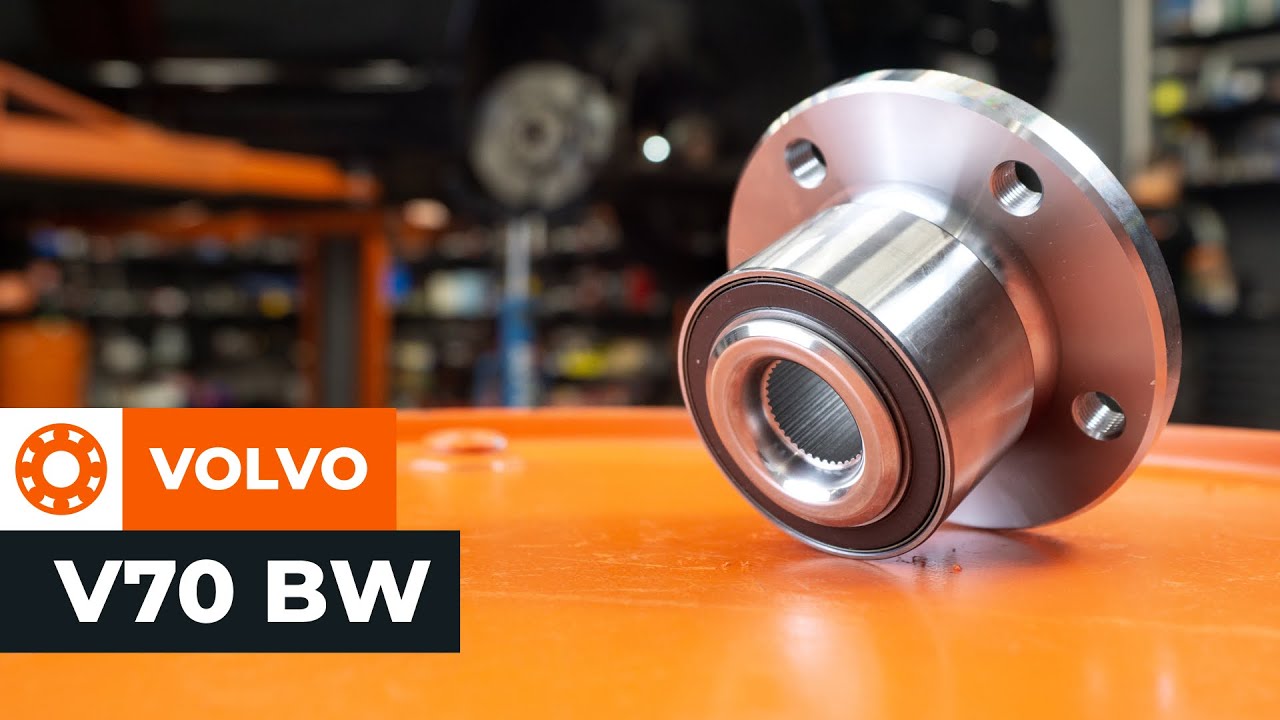

Så byter du fram hjullager på VOLVO V70 BW [AUTODOC-LEKTION]

Byta hjullager fram på Volvo V70 BW – utbytesguide

Alla delar du måste byta ut – Hjullager till V70 III (135) och andra VOLVO-modeller

Alternativa produkter

Hjullagersats

Utbyte: hjullager – Volvo V70 BW. Verktyg du behöver:

                      Stålborste

                      Rengöringsborste i nylon

                      WD-40 aerosol

                      Universal rengöringsspray

                      Elektronikspray

                      Brake cleaner

                      Keramiskt fett

                      Kopparpasta

                      Momentnyckel

                      Skiftnyckel Nr21

                      Hylsa nr.8

                      Hylsa nr.13

                      Hylsa nr.15

                      Hylsa nr.18

                      Hylsa nr.22

                      Torxbit T50

                      Krafthylsor för fälgar Nr19

                      Spärrnyckel

                      Svängjärn

                      Hammare

                      Slagmejsel

                      Plattmejsel

                      Gummiklubba

                      Universalsats för demontering/montering av bussningar och lager

                      Kulledsdragare

                      Lagerseparator

                      Kofot

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

AUTODOC rekommenderar:

Använd aldrig ett lager igen på en Volvo V70 BW.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – Volvo V70 BW – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Öppna motorhuven.
Steg 2

Skruva av bromsvätske reservoarens lock.

Steg 3

Säkra bilen med kilar.

Steg 4

Lossa fästet från drivaxeln. Använd hylsnyckel Nr13. Använd en trycknyckel.
Steg 5

Lossa hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en trycknyckel.
Steg 6

Hissa upp bilen.

Utbyte: hjullager – Volvo V70 BW. AUTODOC rekommenderar:
Om du använder dig av en domkraft bör du se till att den vilar på en plan yta utan ojämnheter.Var noga med att dessutom säkra bilen med pallbockar.
Steg 7

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Volvo V70 BW
Steg 8

Ta bort hjulet.
Steg 9

Lossa bromsslangen från stötdämparen.
Steg 10

Sära på bromsbeläggen. Använd en kofot.
Steg 11

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 12

Skruva loss fästena till bromsokshållaren. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 13

Ta bort fästbultarna.
Steg 14

Ta bort bromsoket ihop med dess fäste.

AUTODOC rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.
Steg 15

Rengör bromsskivans fäste. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Skruva loss bromsskivans fästen. Använd Torx T50. Använd en slagskruvmejsel. Använd en hammare.
Steg 17

Ta bort fixdubben.
Steg 18

Ta bort bromsskivan.
Steg 19

Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 20

Ta bort fixdubben.
Steg 21

Rengör bromssköldens fästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 22

Skruva loss bromssköldens fästen. Använd hylsnyckel Nr8. Använd en spärrnyckel.
Steg 23

Ta bort fästbultarna.

Steg 24

Ta bort bromsskölden.
Steg 25

Rengör kontakten till ABS-sensorn. Använd en rengöringsborste i nylon. Använd allrengöringssprej.
Steg 26

Koppla isär kontakten till ABS-sensorn.
Steg 27

Koppla loss kablarna till ABS-sensorn.
Steg 28

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd hylsnyckel Nr15. Använd en spärrnyckel.
Steg 29

Koppla loss krängningshämmarstaget från fjäderbenet.
Steg 30

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 31

Skruva loss muttern som fäster styrleden till styrspindeln. Använd hylsnyckel Nr22. Använd en spärrnyckel.
Steg 32

Koppla bort styrleden från styrspindeln. Använd en kulled avdragare.
Steg 33

Rengör det nedre fästet som kopplar ihop fjäderbenet med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 34

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr15. Använd en spärrnyckel.
Steg 35

Ta bort fixdubben.
Steg 36

Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 37

Skruva loss fästena som kopplar kulleden till styrspindeln. Använd kombinyckel Nr21.
Steg 38

Koppla bort kulleden från styrspindeln. Använd en kulled avdragare. Använd en kofot.
Steg 39

Ta bort drivaxeln från styrspindeln.

Utbyte: hjullager – Volvo V70 BW. Tips:
Försäkra dig om att drivaxeln inte lossnar (när bilen är upphöjd).
Steg 40

Stöd upp styrspindeln. Använd en hydraulisk domkraft.
Steg 41

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en platt metall mejsel. Använd en hammare.
Steg 42

Koppla bort styrspindeln från fjäderbenet. Använd en gummihammare.
Steg 43

Ta bort styrspindeln tillsammans med hjulnavet.
Steg 44

Rengör fjäderbenslagringens fäste på styrspindeln. Använd en stålborste.
Steg 45

Rengör fästet som kopplar ihop krängningshämmarstaget med fjäderbenet. Använd en stålborste.
Steg 46

Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 47

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 48

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste.

Steg 49

Behandla räfflorna i drivaxelns homokinetiska led. Använd kopparpasta.

Steg 50

Ta bort hjulnavet tillsammans med lagret. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 51

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 52

Montera det nya hjulnavet tillsammans med lagret. Använd en universalsats för demontering/montering av bussningar och lager. Använd en lagerseparator.

Utbyte: hjullager – Volvo V70 BW. AUTODOCs experter rekommenderar:
Kontrollera att hjulnavets lager är korrekt placerat. Undvik diskrepans.Sluta trycka på lagrets yta direkt efter att det har monterats i sitt monteringssäte.
Steg 53

Montera styrspindeln ihopsatt med hjulnavet.
Steg 54

Fäst fjäderbenet på hjulspindeln.

Steg 55

Installer fästningsbulten.
Steg 56

Ta bort stödet från under styrspindeln.

AUTODOC rekommenderar:
Volvo V70 BW – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 57

Montera drivaxeln.
Steg 58

Anslut kulleden till styrspindeln. Använd en kofot.
Steg 59

Skruva fast fästningarna som kopplar kulleden till spindelleden. Använd kombinyckel Nr21.
Steg 60

Installer fästningsbulten.
Steg 61

Skruva i fästena till drivaxeln. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 62

Koppla styrleden till styrspindeln.
Steg 63

Skruva på fästmuttern som förbinder styrstagetsände med styrspindeln. Använd hylsnyckel Nr22. Använd en spärrnyckel.
Steg 64

Återmontera krängningshämmarstaget till fjäderbenet.
Steg 65

Skruva i fästet som kopplar ihop krängningshämmarstaget med fjäderbenet. Använd hylsnyckel Nr15. Använd en spärrnyckel.
Steg 66

Anslut ABS-sensorns ledning.
Steg 67

Behandla ABS-sensorns kontaktdon. Använder elektroniksprayen.
Steg 68

Fästa kontakten till ABS-sensorn.
Steg 69

Montera bromsskölden.
Steg 70

Montera fästningsbolten.

Steg 71

Dra åt fästena på bromsskölden. Använd hylsnyckel Nr8. Använd en momentnyckel. Dra åt den till 10 Nm vridmoment.
Steg 72

Behandla kontaktytan. Använd keramiskt fett.

Steg 73

Montera en ny bromsskiva.
Steg 74

Installer fästningsbulten.
Steg 75

Drag åt bromsskivans fästen. Använd Torx T50. Använd en momentnyckel. Dra åt den till 15 Nm vridmoment.
Steg 76

Installera bromsoket tillsammans med dess fäste.
Steg 77

Montera fästningsbolten.
Steg 78

Skruva i bromsokshållarens fästen. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 79

Fästa bromsslangen på fjäderbenet.
Steg 80

Drag åt de undre fästena till fjäderbenet. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 81

Dra åt fästena till bromsokshållaren. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 150 Nm vridmoment.
Steg 82

Dra åt fästet som kopplar ihop kulleden med styrspindeln. Använd kombinyckel Nr21. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.

Steg 83

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 55 Nm vridmoment.
Steg 84

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 80 Nm vridmoment.
Steg 85

Rengör fälgens monteringssäte. Använd en stålborste.
Steg 86

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd keramiskt fett.

Steg 87

Rengör ytan på bromsskivorna. Använd brake cleaner.
Steg 88

Montera hjulet.

Utbyte: hjullager – Volvo V70 BW. Tips:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 89

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en spärrnyckel.
Steg 90

Sänk ner bilen.
Steg 91

Dra åt drivaxelns fäste. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 35 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 92

Skruva in hjulets bultar i ett korsmönster. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 140 Nm vridmoment.
Steg 93

Ta bort domkrafter och kilarna.

AUTODOC rekommenderar:
Volvo V70 BW – Tryck ned bromspedalen flera gånger med motorn avstängd tills du känner att ett motstånd byggs upp.Kontrollera nivån på bromsvätskan i expansionskärlet och fyll på vid behov.
Steg 94

Dra åt locket på bromsvätskebehållaren.

Steg 95

Stäng motorhuven.
