Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ M-klass (W163) ML 350, MERCEDES-BENZ M-klass (W163) ML 350 (163.157), MERCEDES-BENZ M-klass (W163) ML 500 (163.175), MERCEDES-BENZ M-klass (W163) ML 400 CDI (163.128), MERCEDES-BENZ M-klass (W163) ML 55 AMG (163.174), MERCEDES-BENZ M-klass (W163) ML 430 (163.172), MERCEDES-BENZ M-klass (W163) ML 230 (163.136), MERCEDES-BENZ M-klass (W163) ML 320 (163.154) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

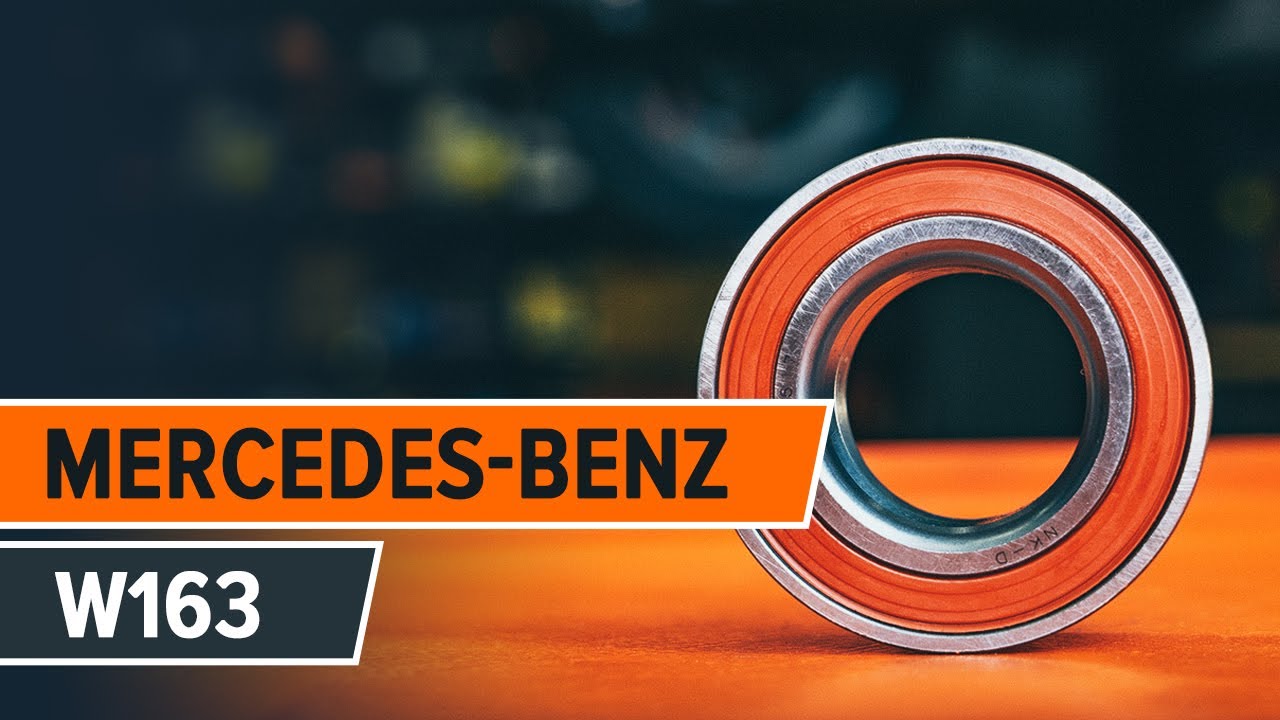

Så byter du främre hjullager på MERCEDES-BENZ M W163 [GUIDE]

Byta hjullager fram på Mercedes ML W163 – utbytesguide

Alla delar du måste byta ut – Hjullager till M-klass (W163) och andra MERCEDES-BENZ-modeller

Hjullagersats

        Hjullagersats till ML-klass (W163) Bensin (218 hk)

        Hjullagersats till ML-klass (W163) Bensin (150 hk)

        Hjullagersats till ML-klass (W163) Bensin (272 hk)

        Hjullagersats till ML-klass (W163) Bensin (347 hk)

        Hjullagersats till ML-klass (W163) Diesel (250 hk)

        Hjullagersats till ML-klass (W163) Bensin (292 hk)

        Hjullagersats till ML-klass (W163) Bensin (245 hk)

        Hjullagersats till ML-klass (W163) Bensin (235 hk)

Utbyte: hjullager – Mercedes ML W163. Lista över verktyg du kommer behöva:

                        Stålborste

                        WD-40 aerosol

                        Brake cleaner

                        Universal smörjning

                        Kopparpasta

                        Skiftnyckel Nr19

                        Skiftnyckel Nr22

                        Krafthylsor №10

                        Krafthylsor №E10

                        Krafthylsor №21

                        Krafthylsor №22

                        Krafthylsor №36

                        Torxbit T30

                        Krafthylsor för fälgar Nr17

                        Spärrnyckel

                        Momentnyckel

                        Hammare

                        Kulledsdragare

                        Låsringstänger

                        Universalsats för demontering/montering av bussningar och lager

                        Platt Skruvmejsel

                        Kofot

                        Hjulkloss

Köp verktyg

Utbyte: hjullager – Mercedes ML W163. Tips från AUTODOC:

Använd aldrig ett lager igen på en Mercedes ML W163 bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Allt arbete bör göras med motorn avstängd.

Utbyte: hjullager – Mercedes ML W163. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.

Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17

Steg 3

Höj bilens främre del och säkra fästdelarna.

Steg 4

Skruva av hjulbultarna.

Utbyte: hjullager – Mercedes ML W163. AUTODOCs experter rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Sära på bromsbeläggen. Använd en kofot.

Steg 8

Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 9

Ta bort bromsoket ihop med dess fäste. Använd en plattmejsel.

Utbyte: hjullager – Mercedes ML W163. AUTODOC rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 10

Rengör fästningarna till bromsskivan. Använd en stålborste. Använd WD-40 aerosol.

Steg 11

Skruva loss bromsskivans fästelement. Använd Torx T30. Använd en spärrnyckel.
Steg 12

Avlägsna bromsskivan. Använd en hammare.
Steg 13

Skruva loss hjulnavets axelmutter. Använd hylsnyckel Nr36.
Steg 14

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr22. Använd en spärrnyckel.
Steg 15

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 16

Skruva loss ABS-sensorns fästelement från styrspindeln. Använd hylsnyckel Nr10. Använd hylsnyckel NrE10. Använd en spärrnyckel.
Steg 17

Avlägsna ABS-sensorn från styrspindeln.

Steg 18

Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.

Steg 19

Skruva loss kulledets övre fästen. Använd kombinyckel Nr 19.
Steg 20

Koppla loss kulledet från styrspindeln. Använd en kofot.
Steg 21

Avlägsna drivaxeln.

Steg 22

Skruva loss nedre kulledets fästelement från styrspindeln. Använd kombinyckel Nr 22.
Steg 23

Koppla loss kulledet från styrspindeln.

Steg 24

Avlägsna styrspindeln tillsammans med navet.
Steg 25

Tryck ut hjulnavet ur det koniska rullagret. Använd en universalsats för demontering/montering av bussningar och lager. Använd en hammare.
Steg 26

Avlägsna kvarhållningsringen. Använd låsringstänger.
Steg 27

Tryck ut hjulets navlager. Använd en universalsats för demontering/montering av bussningar och lager.

Utbyte: hjullager – Mercedes ML W163. Tips:
Applicera specialfett på navlagrets monteringsäte.
Steg 28

Tryck in det nya lagret i styrspindeln.
Steg 29

Installera kvarhållningsringen. Använd låsringstänger.
Steg 30

Tryck in hjulnavet i lagrets inre spår. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 31

Installera styrspindeln med ett nav i monteringen.
Steg 32

Koppla kulledet till styrspindeln.

Steg 33

Dra åt kulledets nedre fästen. Använd kombinyckel Nr 22. Använd Torx T30. Använd en momentnyckel. Dra åt den till 75 Nm vridmoment.
Steg 34

Installera drivaxeln i hjulnavet.

Steg 35

Koppla kulledet till styrspindeln. Använd en kofot.

Steg 36

Dra åt kulledets övre fästen. Använd kombinyckel Nr 19. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 37

Installera ABS-sensorn på styrspindeln och säkra den. Använd hylsnyckel Nr10. Använd hylsnyckel NrE10. Använd en spärrnyckel.
Steg 38

Dra åt navet. Använd hylsnyckel Nr36. Använd en momentnyckel. Notera det åtdragningsmoment som rekommenderas.
Steg 39

Koppla tillbaka parallellstagsänden till styrspindeln.

Steg 40

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 55 Nm vridmoment.
Steg 41

Installera bromsskivan.
Steg 42

Dra åt bromsskivans fästelement. Använd Torx T30. Använd en momentnyckel. Dra åt den till 9 Nm vridmoment.
Steg 43

Installera bromsoket tillsammans med dess fäste.
Steg 44

Dra åt bromsokets anordning. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 180 Nm vridmoment.
Steg 45

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.

Steg 46

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Mercedes ML W163. Vänta några minuter efter applicering av sprayen.
Steg 47

Installera hjulet.

Utbyte: hjullager – Mercedes ML W163. Proffsen rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 48

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17

Steg 49

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 150 Nm vridmoment.

Steg 50

Ta bort domkrafter och kilarna.
