Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 3.2 R32 4motion, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.5, VW Golf V Hatchback (1K1) 2.0, VW Golf V Hatchback (1K1) 1.6 MultiFuel, VW Golf V Hatchback (1K1) 2.5 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

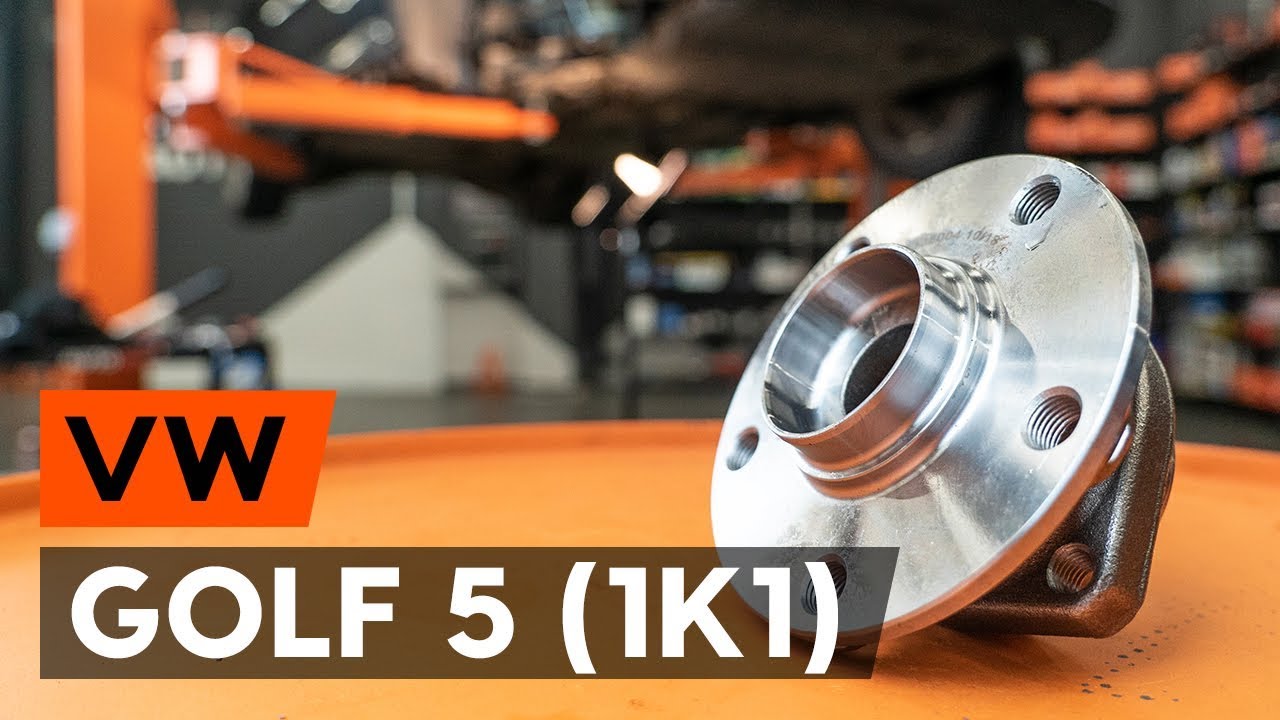

Så byter du fram hjullager på VW GOLF 5 (1K1) [AUTODOC-LEKTION]

Byta hjullager fram på VW Golf 5 – utbytesguide

Alternativa produkter

Hjullagersats

Utbyte: hjullager – VW Golf 5. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Hylsa nr.16

                      Hylsa nr.24

                      Hylsa nr.27

                      Torxbit T30

                      Insex bit Nr. H7.

                      XZN bits nr.12

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Kofot

                      Hjulkloss

Köp verktyg

Utbyte: hjullager – VW Golf 5. AUTODOC rekommenderar:

Använd aldrig ett lager igen på en VW Golf 5 bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Allt arbete bör göras med motorn avstängd.

Utbyte: hjullager – VW Golf 5. Ta följande steg:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa hjulnavets fäste. Använd hylsnyckel Nr24. Använd en trycknyckel.
Steg 3

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 4

Höj bilens främre del och säkra fästdelarna.
Steg 5

Skruva av hjulbultarna.

Utbyte: hjullager – VW Golf 5. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 6

Ta bort hjulet.
Steg 7

Ta bort dammskyddskåporna från bromsokets styrstift. Använd en kofot.
Steg 8

Skruva loss bromsokets fästelement. Använd HEX Nr. H7. Använd en spärrnyckel.
Steg 9

Sära på bromsbeläggen. Använd en kofot.
Steg 10

Avlägsna bromsoket.

Utbyte: hjullager – VW Golf 5. AUTODOCs experter rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 11

Skruva loss bromsskivans fästelement. Använd Torx T30.
Steg 12

Avlägsna bromsskivan.
Steg 13

Skruva loss hjulnavets axelmutter. Använd hylsnyckel Nr24.
Steg 14

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

AUTODOC rekommenderar:
Utbyte: hjullager – VW Golf 5. Vänta några minuter efter applicering av sprayen.Använd skyddsglasögon.
Steg 15

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr16. Använd en trycknyckel.
Steg 16

Koppla loss sfäriska ledet från armen.
Steg 17

Avlägsna drivaxeln från hjulnavet.

Utbyte: hjullager – VW Golf 5. Tips från AUTODOC:
Försäkra dig om att inte styrspindeln lossnar från lasten.
Steg 18

Rengör hjulnavets fäste. Använd en stålborste. Använd WD-40 aerosol.
Steg 19

Skruva loss navlagrets fästen. Använd XZN #12. Använd en spärrnyckel. Använd en trycknyckel.
Steg 20

Avlägsna navet och lagret ihop, då de är två delar som sitter ihop i en.
Steg 21

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 22

Installera det nya hjulnavet med ett lager.
Steg 23

Dra åt hjulnavlagrets fästbulten. Använd XZN #12. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.

Utbyte: hjullager – VW Golf 5. Tips från AUTODOCs experter:
Hjullagerdelen får inte lutas på axeltappen.
Steg 24

Applicera lite kopparfett där navet kommer i kontakt med bromskivorna.
Steg 25

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 26

Montera drivaxeln i hjulnavet.
Steg 27

Sätt fast kulledet på länkarmen.
Steg 28

Dra åt kulledets fästelement. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 29

Montera och dra åt drivaxelbulten. Använd hylsnyckel Nr27.
Steg 30

Behandla bromsnavet där det kommer i kontakt med bromsskivan. Använd kopparpasta.
Steg 31

Installera bromsskivan.
Steg 32

Dra åt bromsskivans fästelement. Använd Torx T30. Använd en momentnyckel. Dra åt den till 4 Nm vridmoment.
Steg 33

Installera bromsoket och justera den. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 30 Nm vridmoment.
Steg 34

Installera dammskyddskåporna på bromsokets styrstift.
Steg 35

Rengör ytan på bromsskivorna. Använd en stålborste. Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 36

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: hjullager – VW Golf 5. Proffsen rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.
Steg 37

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VW Golf 5
Steg 38

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 39

Sänk bilen.
Steg 40

Dra åt skruvarna som håller fast drivaxeln med hjulnavet. Använd hylsnyckel Nr24. Använd en momentnyckel. Dra åt den till 200 Nm vridmoment.+180°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 41

Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 42

Ta bort domkrafter och kilarna.
