Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du stötdämpare bak på TOYOTA RAV 4 3 (XA30) [AUTODOC-LEKTION]

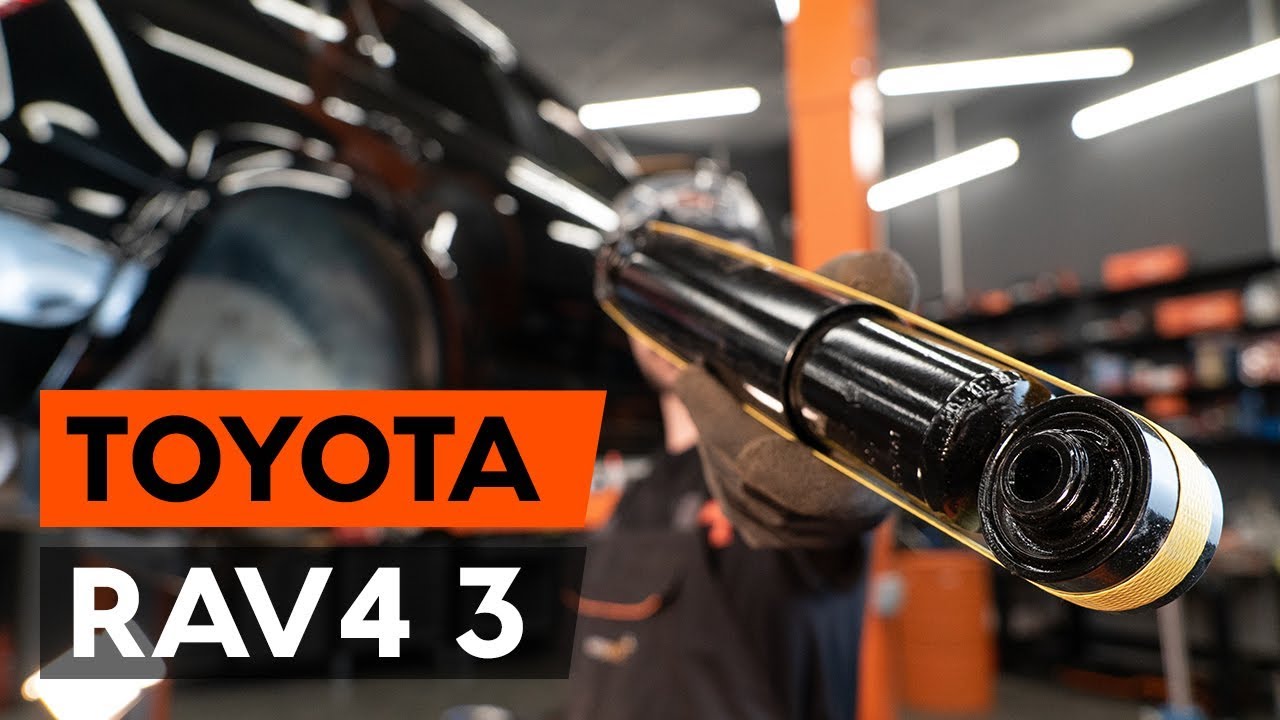

Byta stötdämpare bak på Toyota RAV4 III – utbytesguide

Alternativa produkter

Stötdämpare

Utbyte: stötdämpare – Toyota RAV4 III. Verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Universal rengöringsspray

                      Kopparpasta

                      Skiftnyckel Nr17

                      Hylsa nr.12

                      Hylsa nr.17

                      Krafthylsor för fälgar Nr21

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Kofot

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: stötdämpare – Toyota RAV4 III. AUTODOC rekommenderar:

Båda bakre stötdämpare måste bytas samtidigt.
Utbytesproceduren är likadan för vänster och höger stötdämpare på bakvagnen.
Utbyte: stötdämpare – Toyota RAV4 III. Använd följande procedur:

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.

Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Toyota RAV4 III
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Skruva loss bakre tvärgående armens fästelement från axeltappen. Använd hylsnyckel Nr17. Använd en trycknyckel.
Steg 8

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 9

Ta bort fixdubben.
Steg 10

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 11

Skruva loss fästelementet som förbinder krängningshämmaren med länkarmen. Använd hylsnyckel Nr17.
Steg 12

Avlägsna stödet underifrån stången.

Utbyte: stötdämpare – Toyota RAV4 III. Tips från AUTODOCs experter:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 13

Lossa bärarmen från den bakre axeltappen.
Steg 14

Avlägsna fjädern.

Utbyte: stötdämpare – Toyota RAV4 III. Tips:
Inspektera gummifästena på fjädern. Byt ut dessa ifall det behövs.
Steg 15

Skruva loss de nedre fästelementen från stötdämparen. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17.
Steg 16

Dra ner länkarmen på upphängningen. Ta bort fixdubben.
Steg 17

Koppla bort den undre delen av stöttdämpren. Använd en kofot.
Steg 18

Rengör fästet på ABS-sensorhållaren. Använd WD-40 aerosol.
Steg 19

Skruva loss ABS kabelhållaren. Använd hylsnyckel Nr12. Använd en spärrnyckel.
Steg 20

Rengör fästena till stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 21

Skruva loss övre fästelementet från stötdämparen. Använd kombinyckel Nr 17 (2 delar).
Steg 22

Ta bort fixdubben.

Utbyte: stötdämpare – Toyota RAV4 III. Tips från AUTODOCs experter:
Håll fast stötdämparen när du lossar bultarna, så att du inte skadar dig.
Steg 23

Avlägsna stötdämparen.
Steg 24

Rengör stötdämparnas monteringsfästen. Använd en stålborste. Använd WD-40 aerosol.

Utbyte: stötdämpare – Toyota RAV4 III. Tips från AUTODOC:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 25

Lägg stötdämparen i hjulhuset och dra åt den.

AUTODOC rekommenderar:
Viktigt! Håll i stötdämparen medan du skruvar fast fästbultarna. Toyota RAV4 III
Steg 26

Montera fästningsbolten.
Steg 27

Dra åt stötdämparens övre fästen. Använd kombinyckel Nr 17 (2 delar). Använd en momentnyckel. Dra åt den till 80 Nm vridmoment.
Steg 28

Ge stöd åt axeltappen. Använd en hydraulisk domkraft.
Steg 29

Dra åt stötdämparens nedre fästelement. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 80 Nm vridmoment.
Steg 30

Ta bort stödet underifrån axeltappen.

AUTODOC rekommenderar:
Utbyte: stötdämpare – Toyota RAV4 III. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 31

Montera spiralfjädern ihop med gummifästena.på monteringsfästena.
Steg 32

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 33

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 34

Fäst bärarmen på den bakre axeltappen.
Steg 35

Installer fästningsbulten. Använd en kofot.
Steg 36

Höj den hydrauliska domkraften 10-15 cm.
Steg 37

Dra åt styrarmens fästelement på axeltappen. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.
Steg 38

Avlägsna stödet underifrån stången.

Utbyte: stötdämpare – Toyota RAV4 III. AUTODOCs experter rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 39

Dra åt fästelementet som förbinder krängningshämmaren med länkarmen. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 30 Nm vridmoment.
Steg 40

Dra åt ABS kabelhållaren. Använd hylsnyckel Nr12. Använd en spärrnyckel.
Steg 41

Behandla alla lederna på armen. Använd kopparpasta.
Steg 42

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 43

Rengör ytan på bromsskivorna. Använd allrengöringssprej.
Steg 44

Installera hjulet.

Utbyte: stötdämpare – Toyota RAV4 III. Proffsen rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 45

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 46

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 103 Nm vridmoment.
Steg 47

Ta bort domkrafter och kilarna.
