Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

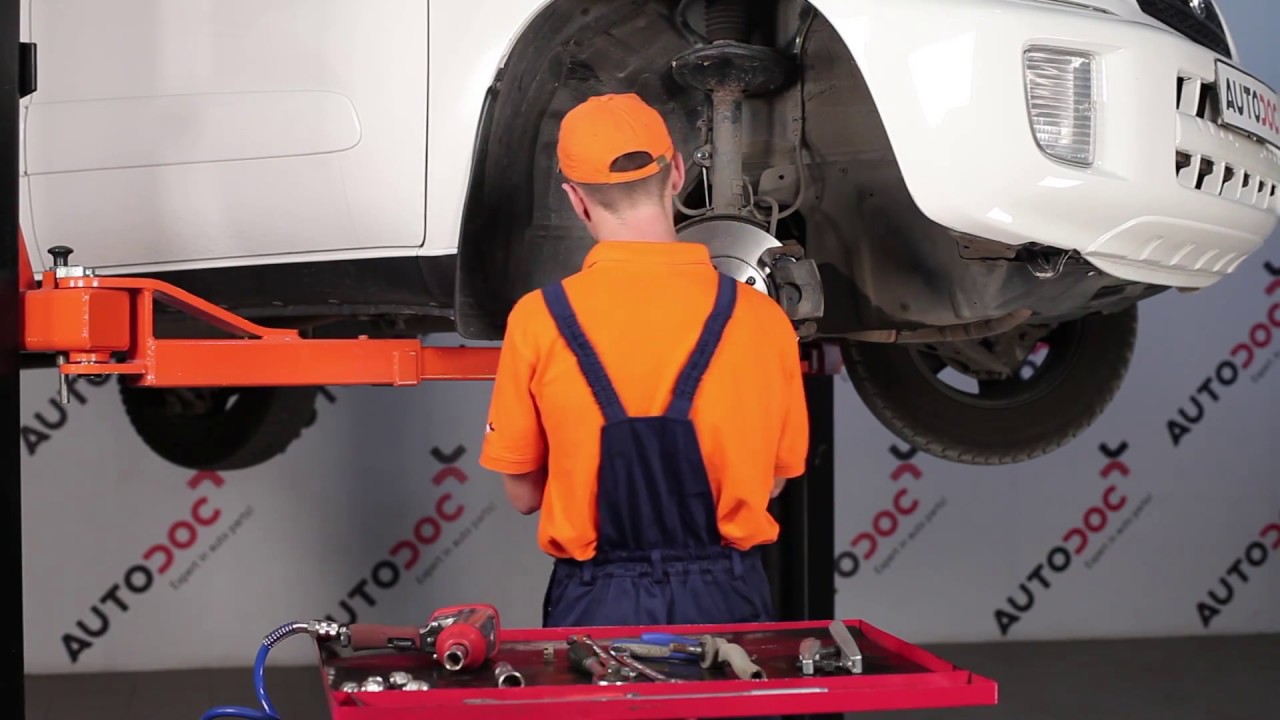

Så byter du dragstångsände på TOYOTA RAV4 [GUIDE]

Byta styrled på Toyota RAV4 II – utbytesguide

Alla delar du måste byta ut – Styrled till RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) och andra TOYOTA-modeller

Styrled

        Styrled till RAV4 II SUV (XA20) Bensin (125 hk)

        Styrled till RAV4 II SUV (XA20) Diesel (116 hk)

        Styrled till RAV4 II SUV (XA20) Bensin (152 hk)

        Styrled till RAV4 II SUV (XA20) Bensin (163 hk)

        Styrled till RAV4 II SUV (XA20) Bensin (150 hk)

        Styrled till RAV4 II SUV (XA20) Bensin (163 hk)

Utbyte: styrled – Toyota RAV4 II. Lista över verktyg du kommer behöva:

                        Stålborste

                        WD-40 aerosol

                        Brake cleaner

                        Kopparpasta

                        Skiftnyckel Nr22

                        Hylsa nr.17

                        Krafthylsor för fälgar Nr17

                        Spärrnyckel

                        Momentnyckel

                        Avbitartänger

                        Skjutmått

                        Kulledsdragare

                        Hjulkloss

Köp verktyg

Utbyte: styrled – Toyota RAV4 II. AUTODOCs experter rekommenderar:

Byt ut styrstagsände i par.
Förfarande för utbytet av höger och vänster styrstagsände är desamma.
Allt arbete bör göras med motorn avstängd.

Utbyte: styrled – Toyota RAV4 II. Ta följande steg:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17

Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: styrled – Toyota RAV4 II. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.

Steg 6

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 7

Lossa på låsmuttern som håller fast parallellstagsänden med parallellstaget. Använd kombinyckel Nr 22.
Steg 8

Avlägsna saxsprinten som håller fast parallellstagsänden. Använd avbitartänger.
Steg 9

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.

Steg 10

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 11

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr17. Använd en spärrnyckel.

Steg 12

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 13

Skruva loss änden från parallellstaget.
Steg 14

Rengör monteringsställen av styrstagetsände. Använd en stålborste. Använd WD-40 aerosol.
Steg 15

Skruva fast en ny parallellstagsände.

Utbyte: styrled – Toyota RAV4 II. Proffsen rekommenderar:
När du ska installera tillbaka parallellstagsänden så ska du vrida den lika många varv eller låta den få samma gänglängd som du märkte eller mätte upp förut.
Steg 16

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 17

Skruva på fästmuttern som förbinder styrstagetsände med styrspindeln. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 18

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 49 Nm vridmoment.
Steg 19

installera saxsprinten som håller fast parallellstagsänden. Använd avbitartänger.
Steg 20

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.

Steg 21

Dra åt parallellstagsändens låsmutter. Använd kombinyckel Nr 22. Använd en momentnyckel. Dra åt den till 74 Nm vridmoment.
Steg 22

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 23

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: styrled – Toyota RAV4 II. Vänta några minuter efter applicering av sprayen.
Steg 24

Installera hjulet.

Utbyte: styrled – Toyota RAV4 II. Tips från AUTODOC:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 25

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 26

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 103 Nm vridmoment.

Utbyte: styrled – Toyota RAV4 II. Tips från AUTODOCs experter:
Kontrollera och justera hjulens läge vid behov.
Steg 27

Ta bort domkrafter och kilarna.
