Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

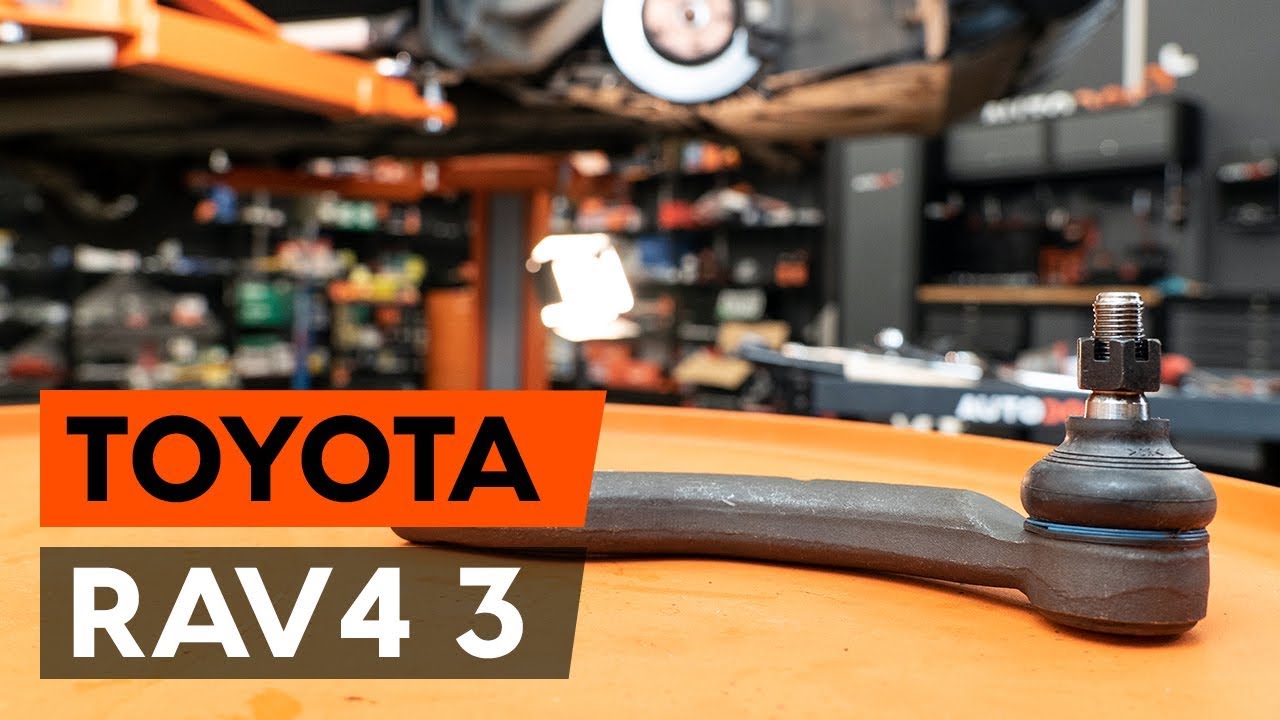

Så byter du styrslagsände på TOYOTA RAV 4 3 (XA30) [AUTODOC-LEKTION]

Alla delar du måste byta ut – Styrled till RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) och andra TOYOTA-modeller

Parallellstagsled

Mont.sats, styrled

        Parallellstagsled till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (150 hk)

        Parallellstagsled till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Bensin (152 hk)

        Parallellstagsled till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) Diesel (150 hk)

        Parallellstagsled till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (136 hk)

        Parallellstagsled till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (177 hk)

        Parallellstagsled till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_) Bensin (158 hk)

        Parallellstagsled till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_) Bensin (158 hk)

Utbyte: styrled – Toyota RAV4 III. Verktyg du kan behöva:

                        Stålborste

                        WD-40 aerosol

                        Kopparpasta

                        Skiftnyckel Nr21

                        Skiftnyckel Nr22

                        Hylsa nr.17

                        Krafthylsor för fälgar Nr21

                        Spärrnyckel

                        Momentnyckel

                        Svängjärn

                        Platt Skruvmejsel

                        Rundtång

                        Skjutmått

                        Kofot

                        Gummiklubba

                        Kulledsdragare

                        Hjulkloss

Köp verktyg

Utbyte: styrled – Toyota RAV4 III. Tips:

Byt ut styrstagsände i par.
Förfarande för utbytet av höger och vänster styrstagsände är desamma.
Använd alltid och enbart bara nya bultar och muttrar vid installation.
Allt arbete bör göras med motorn avstängd.

Utbyte: styrled – Toyota RAV4 III. Använd följande procedur:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:

Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Toyota RAV4 III
Steg 5

Ta bort hjulet.
Steg 6

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 8

Avlägsna saxsprinten som håller fast parallellstagsänden. Använd en plattmejsel. Använd en rundtång. Använd en kofot.
Steg 9

Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr17. Använd en trycknyckel.
Steg 10

Lossa på låsmuttern som håller fast parallellstagsänden med parallellstaget. Använd kombinyckel Nr 21. Använd kombinyckel Nr 22.
Steg 11

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare. Använd en gummihammare.
Steg 12

Skruva loss änden från parallellstaget.
Steg 13

Rengör monteringsställen av styrstagetsände. Använd en stålborste.
Steg 14

Behandla monteringsställen av styrstagetsände med ett specialmedel. Använd kopparpasta.
Steg 15

Skruva fast en ny parallellstagsände.

Utbyte: styrled – Toyota RAV4 III. AUTODOC rekommenderar:

När du ska installera tillbaka parallellstagsänden så ska du vrida den lika många varv eller låta den få samma gänglängd som du märkte eller mätte upp förut.
Steg 16

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 17

Skruva på fästmuttern som förbinder styrstagetsände med styrspindeln. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 18

Dra åt parallellstagsändens låsmutter. Använd kombinyckel Nr 21. Använd kombinyckel Nr 22. Använd en momentnyckel. Dra åt den till 88 Nm vridmoment.
Steg 19

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 49 Nm vridmoment.
Steg 20

Installera saxsprinten som håller fast parallellstagsänden.
Steg 21

Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 22

Rengör fälgens monteringssäte. Använd en stålborste.
Steg 23

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 24

Installera hjulet.

Utbyte: styrled – Toyota RAV4 III. AUTODOCs experter rekommenderar:

Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 25

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 26

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 103 Nm vridmoment.

Utbyte: styrled – Toyota RAV4 III. Proffsen rekommenderar:

Kontrollera och justera hjulens läge vid behov.
Steg 27

Ta bort domkrafter och kilarna.
