Byta hjullager fram på Toyota RAV4 II – utbytesguide
nedladdningar:
2
Visningar:
65
0
Användare som röstat – 0
Viktigt!
Den här utbytes proceduren kan göras på följande fordon:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22),
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22),
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_),
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_)
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.

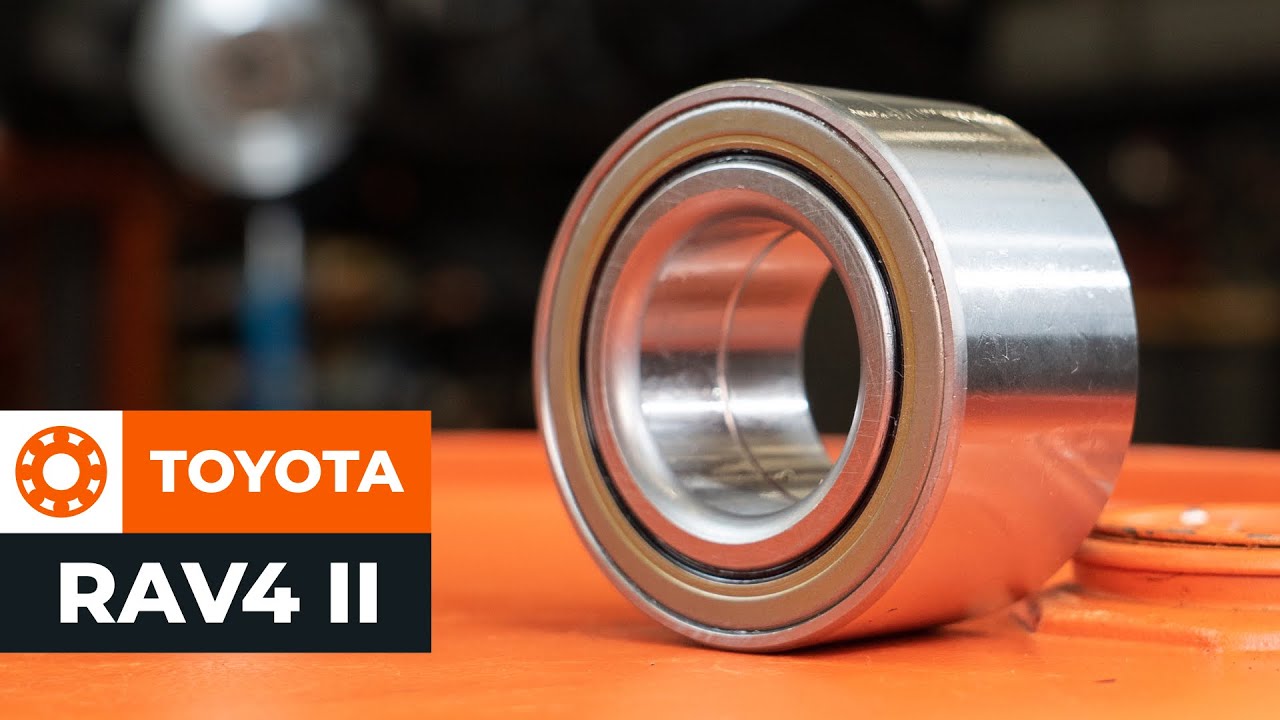

Så byter du fram hjullager på TOYOTA RAV4 II [AUTODOC-LEKTION]
Alla delar du måste byta ut – Hjullager till RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) och andra TOYOTA-modeller
Använd aldrig ett lager igen på en Toyota RAV4 II bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – Toyota RAV4 II – bör göras medan motorn är avstängd.
Genomför utbytet i följande ordning:
Steg 1
Öppna motorhuven. Skruva av bromsvätske reservoarens lock.
Steg 2
Säkra bilen med kilar.
Steg 3
Pressa ut den flänsade delen av drivaxelns fäste. Använd en platt metall mejsel. Använd en hammare.
Steg 4
Lossa fästet från drivaxeln. Använd 12-kantshylsa nr 30.
Steg 5
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 6
Hissa upp bilen.
Utbyte: hjullager – Toyota RAV4 II. AUTODOC rekommenderar:
Om du använder dig av en domkraft bör du se till att den vilar på en plan yta utan ojämnheter.Var noga med att dessutom säkra bilen med pallbockar.
Steg 7
Skruva av hjulbultarna.
AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Toyota RAV4 II
Steg 8
Ta bort hjulet.
Steg 9
Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd 12-kantshylsa nr 30.
Använd en spärrnyckel.
Steg 10
Ta bort fästmuttern.
Steg 11
Sära på bromsbeläggen. Använd en kofot.
Steg 12
Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 13
Skruva loss fästena till bromsokshållaren. Använd hylsnyckel Nr17.
Använd en spärrnyckel.
Steg 14
Ta bort fästbultarna.
Steg 15
Ta bort bromsoket ihop med dess fäste.
Utbyte: hjullager – Toyota RAV4 II. AUTODOCs experter rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.
Steg 16
Avlägsna bromsskivan.
Steg 17
Rengör ABS-kablagets konsol. Använd en stålborste. Använd WD-40 aerosol.
Steg 18
Skruva loss fästet till ABS-sensorns kablage. Använd hylsnyckel Nr10.
Använd en spärrnyckel.
Steg 19
Koppla loss kablarna till ABS-sensorn.
Steg 20
Rengör ABS-sensorns fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 21
Skruva loss ABS-sensorns fästelement. Använd hylsnyckel Nr10.
Använd en spärrnyckel.
Steg 22
Koppla bort ABS-sensorn. Använd en vattenpumptång.
Steg 23
Ta bort saxsprinten som säkrar fästet som ansluter styrleden till styrspindeln. Använd en kofot.
Steg 24
Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 25
Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr17.
Använd en spärrnyckel.
Steg 26
Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 27
Rengör fästena som förbinder kulleden med upphängningens länkarm. Använd en stålborste. Använd WD-40 aerosol.
Steg 28
Skruva loss fästena som kopplar ihop kulleden med styrstaget. Använd hylsnyckel Nr17.
Använd en spärrnyckel.
Steg 29
Koppla loss kulleden från länkarmen. Använd en kofot.
Steg 30
Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 31
Skruva loss fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 19. Använd hylsnyckel Nr19.
Använd en spärrnyckel.
Steg 32
Ta bort fästbultarna.
Steg 33
Ta bort drivaxeln från styrspindeln.
Utbyte: hjullager – Toyota RAV4 II. Tips från AUTODOCs experter:
Försäkra dig om att drivaxeln inte lossnar (när bilen är upphöjd).
Steg 34
Koppla loss styrspindeln från fjäderbenet.
Steg 35
Ta bort styrspindeln tillsammans med hjulnavet.
Steg 36
Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 37
Behandla räfflorna i drivaxelns homokinetiska led. Använd kopparpasta.
Steg 38
Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 39
Rengör fästet till styrleden. Använd en stålborste. Använd WD-40 aerosol.
Steg 40
Rengör kulledens fästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 41
Ta bort navet från styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 42
Rengör hjulnavlagrets låsring. Använd en stålborste. Använd WD-40 aerosol.
Steg 43
Ta bort hjulnav lagrens hållarring. Använd låsringstänger.
Steg 44
Demontera lagrets innerring som sitter kvar på navet. Använd en universalsats för demontering/montering av bussningar och lager. Använd en lagerseparator.
Steg 45
Pressa ut hjulnavets lager. Använd en universalsats för demontering/montering av bussningar och lager.
Steg 46
Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 47
Tryck in det nya lagret i styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.
Utbyte: hjullager – Toyota RAV4 II. Proffsen rekommenderar:
Kontrollera att hjulnavets lager är korrekt placerat. Undvik diskrepans.Sluta trycka på lagrets yta direkt efter att det har monterats i sitt monteringssäte.
Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 50
Installera tillbaka hjulnavet på styrspindeln. Använd en universalsats för demontering/montering av bussningar och lager.
AUTODOC rekommenderar:
Se till så att hjulnavet är i rätt läge. Undvik all typ av obalans
Steg 51
Montera styrspindeln ihopsatt med hjulnavet.
Steg 52
Justera fjäderbenet på styrspindeln.
Steg 53
Montera fästningsbolten.
Steg 54
Montera hjulspindeln på drivaxeln.
Steg 55
Sätt fast kulledet på länkarmen.
Steg 56
Dra åt fästena som kopplar ihop kulleden med länkarmen. Använd hylsnyckel Nr17.
Använd en spärrnyckel.
Steg 57
Skruva i fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 19. Använd hylsnyckel Nr19.
Använd en spärrnyckel.
Steg 58
Koppla styrleden till styrspindeln.
Steg 59
Skruva på fästmuttern som förbinder styrstagetsände med styrspindeln. Använd hylsnyckel Nr17.
Använd en spärrnyckel.
Steg 60
Montera fästmuttern.
Steg 61
Skruva i fästena till drivaxeln. Använd 12-kantshylsa nr 30.
Använd en spärrnyckel.
Steg 62
Rengör hjulnavet. Använd en stålborste. Använd allrengöringssprej.
Steg 63
Behandla kontaktytan. Använd keramiskt fett.
Steg 64
Installera bromsskivan.
Steg 65
Rengör monteringsfästet på bromsokshållaren. Använd en stålborste. Använd WD-40 aerosol.
Steg 66
Installera bromsoket tillsammans med dess fäste.
Steg 67
Montera fästningsbolten.
Steg 68
Skruva i fästena på bromsokshållaren. Använd hylsnyckel Nr17.
Använd en spärrnyckel.
Steg 69
Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 49 Nm vridmoment.
Steg 70
Montera saxsprinten som säkrar fästet som ansluter kulleden till styrspindeln. Använd en kofot.
Steg 71
Anslut ABS-sensorns ledning.
Steg 72
Dra åt fästet till ABS-sensorns kablage. Använd hylsnyckel Nr10. Använd en momentnyckel. Dra åt den till 8 Nm vridmoment.
Steg 73
Behandla ABS-sensorns kontakt med kontaktfett. Använd en multi purpose smörjmedel.
Steg 74
Anslut ABS-sensorn.
Steg 75
Dra åt fästet som kopplar ihop ABS-sensorn med styrspindeln. Använd hylsnyckel Nr10. Använd en momentnyckel. Dra åt den till 8 Nm vridmoment.
Steg 76
Drag åt fästena som kopplar ihop kulleden med styrstaget. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 75 Nm vridmoment.
Steg 77
Dra åt fästena till bromsokshållaren. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 106 Nm vridmoment.
Steg 78
Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 19. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 143 Nm vridmoment.
Steg 79
Behandla stötdämpar fästena. Använd kopparpasta.
Steg 80
Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 81
Behandla fästningarna för kulleden. Använd kopparpasta.
Steg 82
Dra åt drivaxelns fäste. Använd 12-kantshylsa nr 30. Använd en momentnyckel. Dra åt den till 216 Nm vridmoment.
Steg 83
Pressa en del av fästet till drivaxeln igen. Använd en platt metall mejsel. Använd en hammare.
Steg 84
Rengör fälgens monteringssäte. Använd en stålborste.
Steg 85
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd keramiskt fett.
Steg 86
Rengör ytan på bromsskivorna. Använd brake cleaner.
AUTODOC rekommenderar:
Utbyte: hjullager – Toyota RAV4 II. Vänta några minuter efter applicering av sprayen.
Steg 87
Installera hjulet.
AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Toyota RAV4 II
Steg 88
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 89
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 103 Nm vridmoment.
Steg 90
Ta bort domkrafter och kilarna.
Utbyte: hjullager – Toyota RAV4 II. Tips från AUTODOCs experter:
Tryck ner bromspedalen flera gånger utan att starta motorn tills du känner tillräckligt motstånd.Kontrollera bromsvätskenivån i expansionstanken och fyll på vid behov.
Steg 91
Dra åt locket på bromsvätskebehållaren. Stäng motorhuven.
