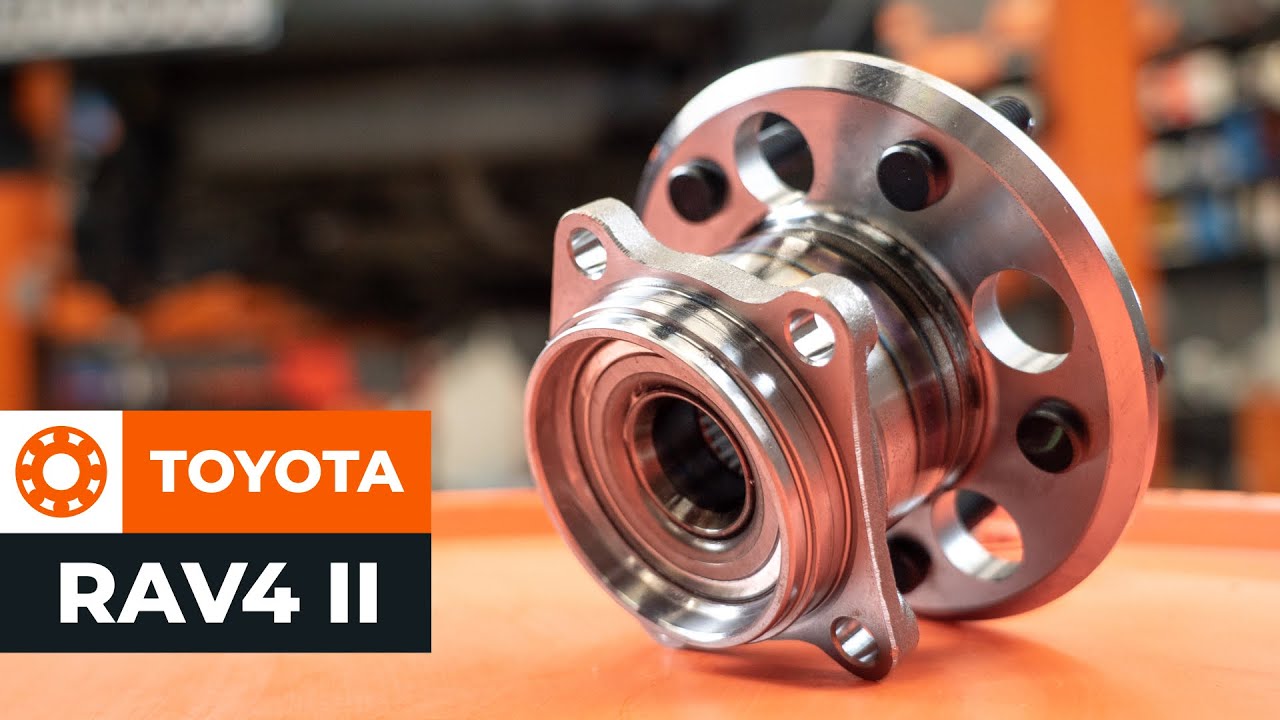

Använd aldrig ett lager igen på en Toyota RAV4 II bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – Toyota RAV4 II – bör göras medan motorn är avstängd.
Genomför utbytet i följande ordning:
Steg 1
Säkra bilen med kilar.
Steg 2
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 3
Hissa upp bilen.
Utbyte: hjullager – Toyota RAV4 II. AUTODOCs experter rekommenderar:
Om du använder dig av en domkraft bör du se till att den vilar på en plan yta utan ojämnheter.Var noga med att dessutom säkra bilen med pallbockar.
Steg 4
Skruva av hjulbultarna.
AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. Toyota RAV4 II
Steg 5
Ta bort hjulet.
Steg 6
Ta bort saxsprinten. Använd en kofot.
Steg 7
Ta bort hjulnav lagrens hållarring. Använd en kofot.
Steg 8
Installera hjulet.
AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Toyota RAV4 II
Steg 9
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 10
Sänk bilen.
Steg 11
Lossa fästet från drivaxeln. Använd hylsnyckel Nr30.
Steg 12
Hissa upp bilen.
Utbyte: hjullager – Toyota RAV4 II. AUTODOC rekommenderar:
Om du använder dig av en domkraft bör du se till att den vilar på en plan yta utan ojämnheter.Var noga med att dessutom säkra bilen med pallbockar.
Steg 13
Skruva av hjulbultarna.
AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 14
Ta bort hjulet.
Steg 15
Koppla av bromsokets fjäder. Använd en kofot.
Steg 16
Sära på bromsbeläggen. Använd en kofot.
Steg 17
Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 18
Skruva loss bromsokets fästen. Använd hylsnyckel Nr14.
Använd en spärrnyckel.
Steg 19
Avlägsna bromsoket.
Utbyte: hjullager – Toyota RAV4 II. AUTODOCs experter rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.
Steg 20
Ta bort gummipluggen. Använd en kofot.
Steg 21
Lossa parkeringsbromsens justeringsmekanism. Använd en plattmejsel.
Steg 22
Avlägsna bromsskivan.
Steg 23
Ta bort den vänstra bromsbackens fjäder från parkeringsbromsen. Använd en extra lång spetstång. Använd en kofot.
Stötta upp den bakre spindeln. Använd en hydraulisk domkraft.
Steg 37
Dra åt fästena för hjulnavets lager. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.
Steg 38
Skruva i fästena till drivaxeln. Använd hylsnyckel Nr30.
Använd en spärrnyckel.
Steg 39
Ta bort stödet under den bakre spindeln.
AUTODOC rekommenderar:
Utbyte: hjullager – Toyota RAV4 II. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 40
Montera den vänstra bromsbackens fjäder till parkeringsbromsen. Använd en kofot.
Steg 41
Behandla bromsnavet där det kommer i kontakt med bromsskivan. Använd keramiskt fett.
Steg 42
Installera bromsskivan.
Steg 43
Ställ parkeringsbromsens justeringsmekanism i rätt läge. Använd en plattmejsel.
Steg 44
Sätt i gummipluggen. Använd en kofot.
Steg 45
Installera bromsoket och justera den. Dra åt fästelementen till bromsoket. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 44 Nm vridmoment.
Steg 46
Installera bromsokets spärrfjäder.
Steg 47
Rengör fälgens monteringssäte. Använd en stålborste.
Steg 48
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd keramiskt fett.
Steg 49
Rengör ytan på bromsskivorna. Använd brake cleaner.
AUTODOC rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.
Steg 50
Installera hjulet.
AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Toyota RAV4 II
Steg 51
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 52
Sänk bilen.
Steg 53
Dra åt bulten på drivaxeln. Använd hylsnyckel Nr30. Använd en momentnyckel. Dra åt den till 216 Nm vridmoment.
Steg 54
Hissa upp bilen.
AUTODOC rekommenderar:
Om du använder dig av en domkraft bör du se till att den vilar på en plan yta utan ojämnheter.Var noga med att dessutom säkra bilen med pallbockar.
Steg 55
Skruva av hjulbultarna.
AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Toyota RAV4 II
Steg 56
Ta bort hjulet.
Steg 57
Installera hjulnav lagrens hållarring.
Steg 58
Montera saxsprinten. Använd en kofot.
Steg 59
Behandla drivaxelns fästen. Använd kopparpasta.
Steg 60
Installera hjulet.
AUTODOC rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 61
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 62
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 19 Använd en momentnyckel. Dra åt den till 103 Nm vridmoment.
Steg 63
Ta bort domkrafter och kilarna.
Utbyte: hjullager – Toyota RAV4 II. Proffsen rekommenderar:
Tryck ner bromspedalen flera gånger utan att starta motorn tills du känner tillräckligt motstånd.Kontrollera bromsvätskenivån i expansionstanken och fyll på vid behov.
