Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du främre länkarm / främre bärarm på TOYOTA RAV 4 3 (XA30) [AUTODOC-LEKTION]

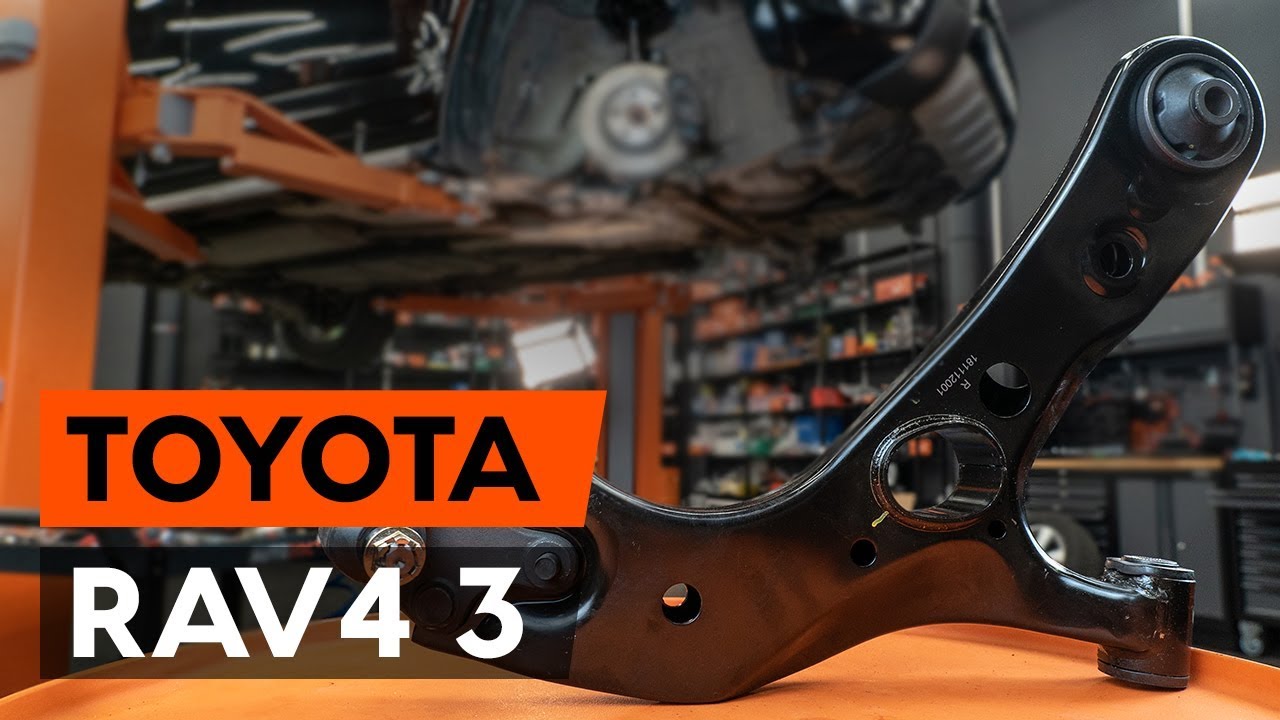

Byta främre undre arm på Toyota RAV4 III – utbytesguide

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: främre undre arm – Toyota RAV4 III. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr19

                      Hylsa nr.12

                      Hylsa nr.17

                      Hylsa nr.22

                      Krafthylsor för fälgar Nr21

                      Momentnyckel

                      Kofot

                      Svängjärn

                      Platt Skruvmejsel

                      Rundtång

                      Kulledsdragare

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Toyota RAV4 III. AUTODOC rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: främre undre arm – Toyota RAV4 III. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Toyota RAV4 III
Steg 5

Ta bort hjulet.
Steg 6

Lossa fästena på oljetrågets nedre lucka. Använd hylsnyckel Nr12.
Steg 7

Ta bort locket till oljetråget.
Steg 8

Ta bort saxsprinten. Använd en plattmejsel. Använd en rundtång.
Steg 9

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 10

Lossa fästningarna som kopplar kullden till spindelleden. Använd kombinyckel Nr 19.
Steg 11

Skruva loss främre stångens fästelement. Använd hylsnyckel Nr22. Använd en trycknyckel.
Steg 12

Ta bort de främre fästningarna på länkarmen.
Steg 13

Skruva loss bakre stångens fästelement. Använd hylsnyckel Nr22. Använd en trycknyckel.
Steg 14

Avmontera de bakre fästningarna på länkarmen.
Steg 15

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr17.
Steg 16

Koppla loss sfäriska ledet från armen.
Steg 17

Avlägsna spaken. Använd en kofot.
Steg 18

Koppla loss kulledet från styrspindeln. Använd en kulled avdragare.
Steg 19

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 20

Installera den nya spaken.

AUTODOC rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 21

Installera det bakre fästelementet på armen.
Steg 22

Installera det främre fästelementet på armen.
Steg 23

Sätt fast kulledet på länkarmen.
Steg 24

Skruva infästningarna för kulleden. Använd hylsnyckel Nr17.
Steg 25

Koppla kulledet till styrspindeln.
Steg 26

Skruva fast fästningarna som kopplar kulleden till spindelleden. Använd kombinyckel Nr 19. Använd en momentnyckel. Dra åt den till 133 Nm vridmoment.

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 27

Montera saxsprinten. Använd en rundtång.
Steg 28

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 29

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 175 Nm vridmoment.
Steg 30

Dra åt de bakre fästningarna på länkarmen. Använd kombinyckel Nr 19. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 214 Nm vridmoment.
Steg 31

Avlägsna stödet underifrån stången.

Utbyte: främre undre arm – Toyota RAV4 III. Tips från AUTODOC:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 32

Dra åt kulledets fästelement. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 92 Nm vridmoment.
Steg 33

Behandla alla lederna på armen. Använd kopparpasta.
Steg 34

Installera om oljetrågets nedre lucka.
Steg 35

Dra åt fästelementen på oljetrågets nedre lucka. Använd hylsnyckel Nr12.
Steg 36

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 37

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Toyota RAV4 III. Vänta några minuter efter applicering av sprayen.
Steg 38

Installera hjulet.

Utbyte: främre undre arm – Toyota RAV4 III. Proffsen rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 39

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 40

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 103 Nm vridmoment.
Steg 41

Ta bort domkrafter och kilarna.
