Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33W), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 (GSA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 4WD (ASA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

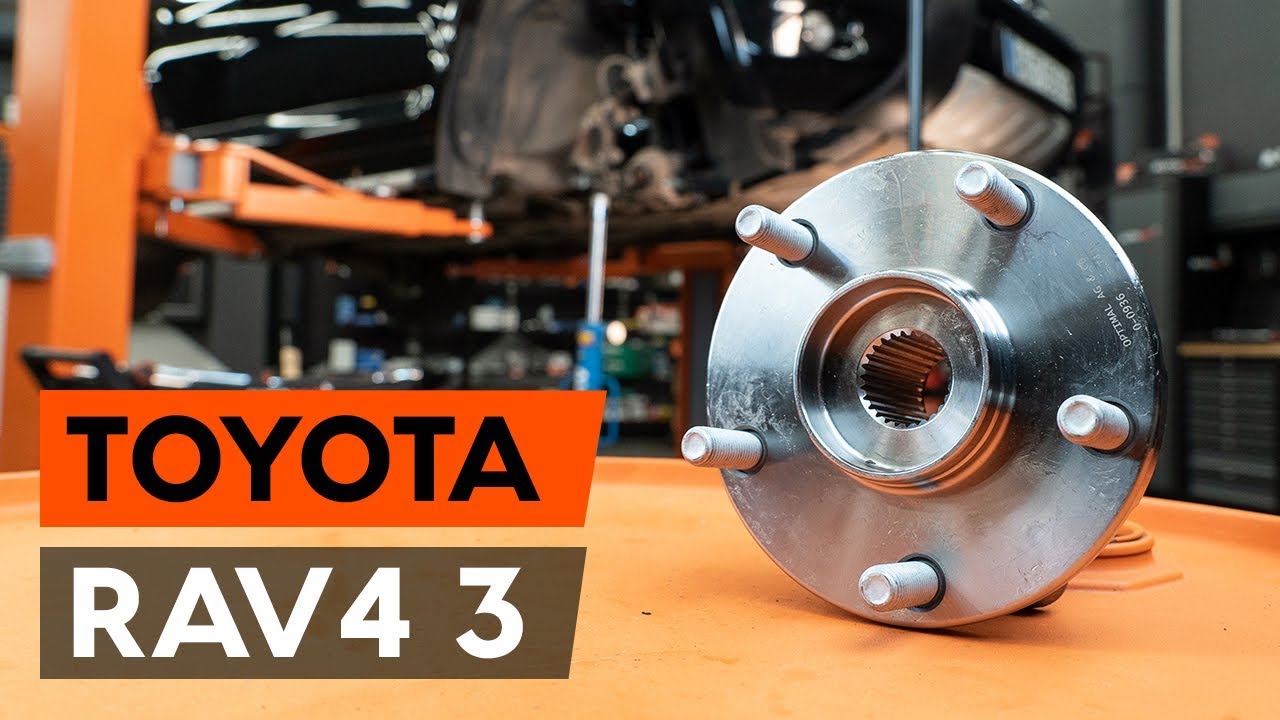

Så byter du fram hjullager på TOYOTA RAV 4 3 (XA30) [AUTODOC-LEKTION]

Byta hjullager fram på Toyota RAV4 III – utbytesguide

Alla delar du måste byta ut – Hjullager till RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) och andra TOYOTA-modeller

Hjullagersats

Hjullager

        Hjullagersats till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33) Bensin (170 hk)

        Hjullagersats till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33W) Bensin (280 hk)

        Hjullagersats till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Bensin (152 hk)

        Hjullagersats till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (136 hk)

        Hjullagersats till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (177 hk)

        Hjullagersats till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38) Bensin (170 hk)

        Hjullagersats till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33) Bensin (273 hk)

        Hjullagersats till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_) Bensin (158 hk)

        Hjullagersats till TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_) Bensin (158 hk)

Utbyte: hjullager – Toyota RAV4 III. Lista över verktyg du kommer behöva:

                        Stålborste

                        WD-40 aerosol

                        Kopparpasta

                        Hylsa nr.17

                        Hylsa nr.18

                        Hylsa nr.30

                        Krafthylsor för fälgar Nr21

                        Spärrnyckel

                        Momentnyckel

                        Plattmejsel

                        Svängjärn

                        Hammare

                        Drivdorn

                        Kofot

                        Hydraulisk transmissions domkraft

                        Hjulkloss

Köp verktyg

Utbyte: hjullager – Toyota RAV4 III. AUTODOCs experter rekommenderar:

Använd aldrig ett lager igen på en Toyota RAV4 III bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Notera: allt arbete med bilen – Toyota RAV4 III – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Rengör hjulnavets fäste. Använd WD-40 aerosol.
Steg 2

Pressa ut den flänsade delen av drivaxelns fäste. Använd ett körnare dorn. Använd en hammare.
Steg 3

Lossa fästet från drivaxeln. Använd hylsnyckel Nr30. Använd en trycknyckel.
Steg 4

Säkra bilen med kilar.

Steg 5

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 6

Höj bilens främre del och säkra fästdelarna.
Steg 7

Skruva av hjulbultarna.

Utbyte: hjullager – Toyota RAV4 III. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 8

Ta bort hjulet.
Steg 9

Sära på bromsbeläggen. Använd en kofot.
Steg 10

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 11

Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel Nr17. Använd en trycknyckel.
Steg 12

Avlägsna bromsokets anordning.

Utbyte: hjullager – Toyota RAV4 III. AUTODOC rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.
Steg 13

Rengör fästningarna till bromsskivan. Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Avlägsna bromsskivan.
Steg 15

Rengör fästena som förbinder kulleden med upphängningens länkarm. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr17.
Steg 17

Koppla loss sfäriska ledet från armen. Använd en kofot.

Steg 18

Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd hylsnyckel Nr30. Använd en trycknyckel.
Steg 19

Behandla räfflorna i drivaxelns homokinetiska led. Använd WD-40 aerosol.
Steg 20

Avlägsna drivaxeln. Använd ett körnare dorn. Använd en hammare.

Utbyte: hjullager – Toyota RAV4 III. Tips från AUTODOCs experter:
Försäkra dig om att drivaxeln inte lossnar (när bilen är upphöjd).
Steg 21

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 22

Rengör hjulnavlagrets fästbultar. Använd en stålborste. Använd WD-40 aerosol.
Steg 23

Skruva loss navlagrets fästen. Använd hylsnyckel Nr17. Använd en trycknyckel.
Steg 24

Avlägsna navet och lagret ihop, då de är två delar som sitter ihop i en. Använd en kofot. Använd en hammare.
Steg 25

Gör rent navlagrets monteringssäte. Använd en stålborste. Använd WD-40 aerosol.
Steg 26

Installera det nya hjulnavet med ett lager.
Steg 27

Dra åt hjulnavlagrens fästelement. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 28

Dra åt hjulnavlagrets fästbulten. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 96 Nm vridmoment.
Steg 29

Behandla räfflorna i drivaxelns homokinetiska led. Använd kopparpasta.
Steg 30

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: hjullager – Toyota RAV4 III. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 31

Montera drivaxeln i hjulnavet.
Steg 32

Sätt fast kulledet på länkarmen. Använd en kofot.
Steg 33

Skruva infästningarna för kulleden. Använd hylsnyckel Nr17.
Steg 34

Dra åt kulledets fästelement. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 92 Nm vridmoment.
Steg 35

Behandla bromsnavet där det kommer i kontakt med bromsskivan. Använd kopparpasta.
Steg 36

Installera bromsskivan.
Steg 37

Rengör bromsokets monteringssäte och dess fäste. Använd en stålborste. Använd WD-40 aerosol.

Steg 38

Installera bromsokets anordning.
Steg 39

Dra åt bromsokets anordning. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 98 Nm vridmoment.
Steg 40

Skruva loss drivaxlens mutter. Använd hylsnyckel Nr30. Använd en trycknyckel.
Steg 41

Rengör ytan på bromsskivorna. Använd en stålborste.
Steg 42

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 43

Installera hjulet.

Utbyte: hjullager – Toyota RAV4 III. AUTODOCs experter rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 44

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 45

Sänk bilen.
Steg 46

Dra åt bulten på drivaxeln. Använd hylsnyckel Nr30. Använd en momentnyckel. Dra åt den till 216 Nm vridmoment.
Steg 47

Pressa en del av fästet till drivaxeln igen. Använd en platt metall mejsel. Använd en hammare.
Steg 48

Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 103 Nm vridmoment.
