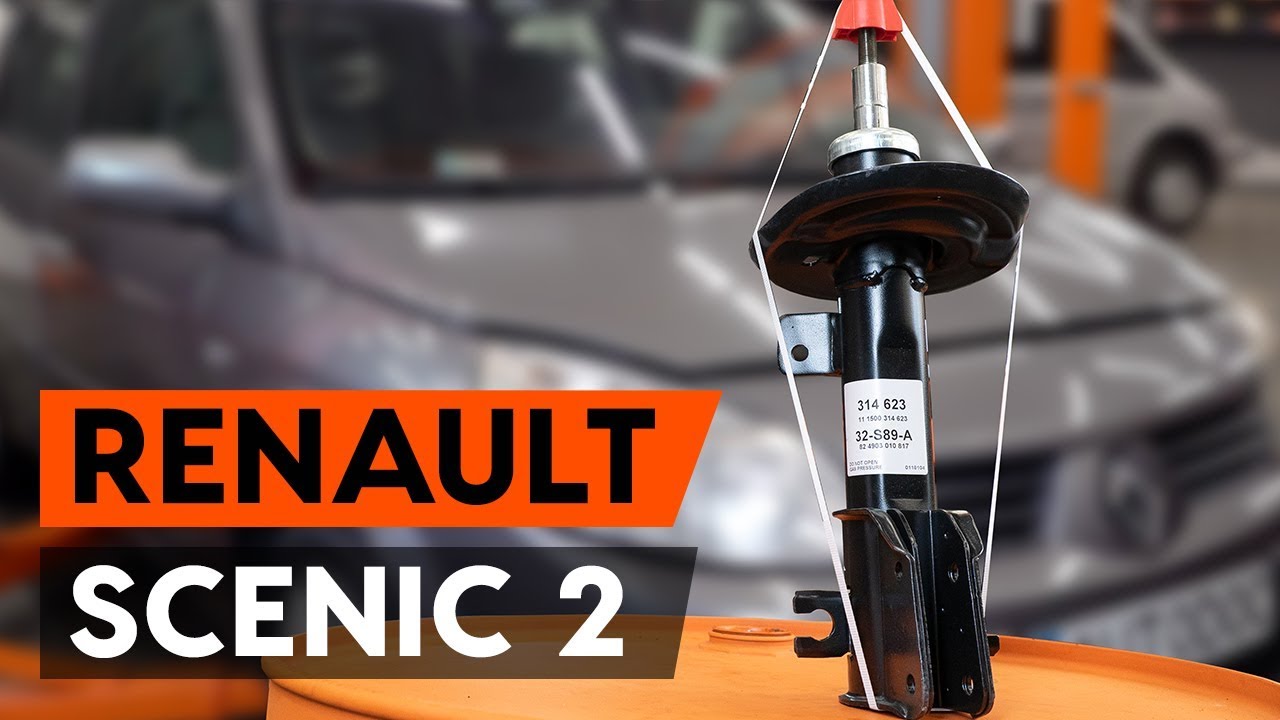

Byta fjäderben fram på Renault Scenic 2 – utbytesguide

nedladdningar: 1

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
RENAULT SCÉNIC II (JM0/1_) 1.9 D, RENAULT SCÉNIC II (JM0/1_) 1.6 Hi-Flex, RENAULT SCÉNIC II (JM0/1_) 2.0 (JM05, JM0U, JM1N, JM1U, JM2V), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM0F), RENAULT SCÉNIC II (JM0/1_) 1.6 (JM0C, JM0J, JM1B), RENAULT SCÉNIC II (JM0/1_) 1.4 (JM0B, JM0H, JM1A), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM02, JM13), RENAULT SCÉNIC II (JM0/1_) 2.0 16V Turbo (JM0W), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1F), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1E, JM16), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 2.0 dCi (JM1K), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM16), RENAULT SCÉNIC II (JM0/1_) 1.6 16V (JM1R), RENAULT SCÉNIC II (JM0/1_) 1.6, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du ett fjäderben fram på RENAULT SCENIC 2 (JM) [AUTODOC-LEKTION]

Byta fjäderben fram på Renault Scenic 2 – utbytesguide

Alternativa produkter

Stötdämpare

Utbyte: fjäderben – Renault Scenic 2. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Hylsa nr.10

                      Hylsa nr.13

                      Hylsa nr.17

                      Hylsa nr.18

                      Torxbit T20

                      Insex bit Nr. H6.

                      Skiftnyckel Nr 19

                      Krafthylsor för fälgar Nr19

                      Stötdämparhylsa

                      Spärrnyckel

                      Momentnyckel

                      Plattmejsel

                      Svängjärn

                      Hammare

                      Kofot

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – Renault Scenic 2. Tips från AUTODOCs experter:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – Renault Scenic 2. Använd följande procedur:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Skruva av fästena på torpedplåten som befinner sig på vänster sida. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 4

Ta bort gummiremsan.
Steg 5

Avlägsna torpedplåten som befinner sig på vänster sida.
Steg 6

Skruva av fästet på torpedplåten som befinner sig på vänster sida. Använd Torx T20.
Steg 7

Höj upp torpedplåten som befinner sig på höger sida lite grann.
Steg 8

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 9

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 10

Säkra bilen med kilar.
Steg 11

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 12

Höj bilens främre del och säkra fästdelarna.
Steg 13

Skruva av hjulbultarna.

Utbyte: fjäderben – Renault Scenic 2. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 14

Ta bort hjulet.
Steg 15

Rengör fästena som anslutar stabilisatorn med fjäderbenet, och de som ansluter fjäderbenet till och kontrollspindeln. Använd en stålborste. Använd WD-40 aerosol.

Steg 16

Skruva loss muttern och avlägsna krängningshämmaren från stötdämparen. Använd hylsnyckel Nr17.
Steg 17

Koppla loss kablarna och bromsslangen från stötdämparens montering. Använd en kofot.
Steg 18

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 19

Ta bort fixdubben.

Steg 20

Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 21

Skruva loss kulledets fästelement från styrspindeln. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 22

Ta bort fixdubben.
Steg 23

Koppla loss kulledet från styrspindeln. Använd en kofot.
Steg 24

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 25

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen. Använd en spärrnyckel.
Steg 26

Koppla loss styrspindeln från fjäderbenet. Använd en hammare. Använd en platt metall mejsel.
Steg 27

Skruva loss toppfsäten från stötdämparens montering. Använd hylsnyckel Nr13. Använd en spärrnyckel.

Utbyte: fjäderben – Renault Scenic 2. AUTODOCs experter rekommenderar:
Håll fast fjäderbenet när du lossar bultarna, så att du inte skadar dig.
Steg 28

Avlägsna fjäderbenet.
Steg 29

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – Renault Scenic 2. Tips från AUTODOC:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 30

Komprimera fjädern.
Steg 31

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 32

Avlägsna fjäderbenets ställmutter. Använd kombinyckel Nr 19. Använd HEX Nr. H6.
Steg 33

Avlägsna fjäderbenets övre anordning.
Steg 34

Lossa spiralfjädern.
Steg 35

Avlägsna fjädern.
Steg 36

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.
Steg 37

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – Renault Scenic 2. Tips från AUTODOCs experter:
Kontrollera stötdämparens montering, dammskyddshylsan stötstopp noga. Byt ut vid behov.Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 38

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 39

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 40

Installera fjädern på stötdämparen.
Steg 41

Komprimera fjädern.
Steg 42

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 43

Dra åt muttern på stötdämparens kolvstång. Använd kombinyckel Nr 19. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

Utbyte: fjäderben – Renault Scenic 2. Proffsen rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 44

Sluta komprimera fjädern.
Steg 45

Ta bort det monterade fjäderbenet.
Steg 46

Installera fjäderbenet inne i hjulhuset.
Steg 47

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

Utbyte: fjäderben – Renault Scenic 2. Tips:
För att undvika skador, håll i stötdämparen när du skruvar fast bultarna.
Steg 48

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 49

Justera fjäderbenet på styrspindeln.
Steg 50

Höj den hydrauliska domkraften 10-15 cm.

Steg 51

Avlägsna drivhylsan som används för att ta ur stötdämparen ur styrspindeln.
Steg 52

Behandla stötdämpar fästena. Använd WD-40 aerosol.
Steg 53

Installera och dra åt en ny bult på styrspindeln. Använd hylsnyckel Nr18.
Steg 54

Rengör kulledens monteringsyta. Använd en stålborste. Använd WD-40 aerosol.
Steg 55

Koppla kulledet till styrspindeln.
Steg 56

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Renault Scenic 2 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 57

Installer fästningsbulten.
Steg 58

Dra åt kulledets fästelement. Använd hylsnyckel Nr17. Använd en spärrnyckel. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 59

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 105 Nm vridmoment.
Steg 60

Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan. Fäst bromsslangen på fjäderbenet.
Steg 61

Installera den tvärgående krängningshämmarlänken.
Steg 62

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 44 Nm vridmoment.
Steg 63

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 64

Rengör fälgens monteringssäte. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 65

Installera hjulet.

Utbyte: fjäderben – Renault Scenic 2. AUTODOC rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 66

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 67

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 21 Nm vridmoment.
Steg 68

Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 69

Installera och sätt fast torpedplåten som befinner sig på höger sida.
Steg 70

Skruva i fästena på torpedplåten som befinner sig på höger sida. Använd Torx T20.
Steg 71

Installera den vänstra torpedplåten.
Steg 72

Skruva i fästet på den vänstra torpedplåten. Använd hylsnyckel Nr10.
Steg 73

Montera gummiremsan.
Steg 74

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 75

Ta bort skärmskyddet.
Steg 76

Stäng motorhuven.
Steg 77

Ta bort domkrafter och kilarna.
