Byta fjäderben fram på Renault Twingo C06 – utbytesguide
nedladdningar:
0
Visningar:
6
0
Användare som röstat – 0
Viktigt!
Den här utbytes proceduren kan göras på följande fordon:
RENAULT TWINGO I (C06_) 1.2,
RENAULT TWINGO I (C06_) 1.2 16V (C060),
RENAULT TWINGO I (C06_) 1.2 (C067),
RENAULT TWINGO I (C06_) 1.2 (C063, C064)
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.

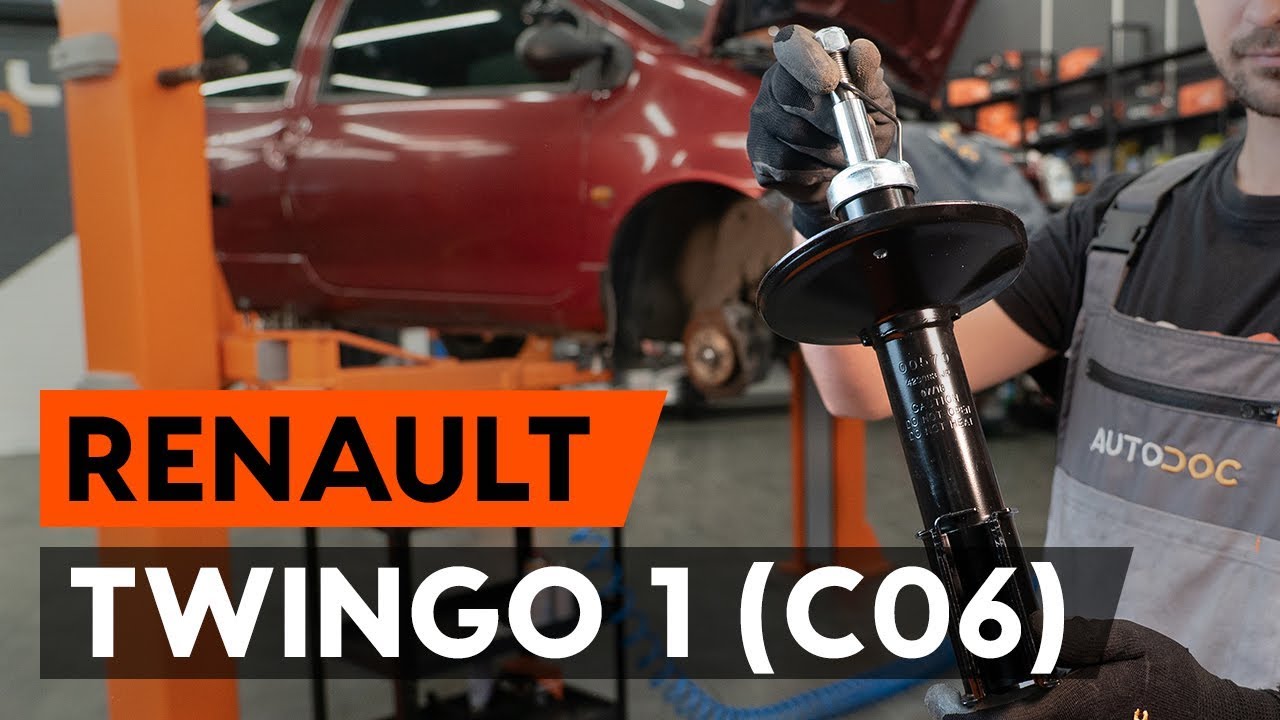

Så byter du ett fjäderben fram på RENAULT TWINGO 1 (C06) [AUTODOC-LEKTION]
Alla delar du måste byta ut – Stötdämpare till TWINGO I (C06_) och andra RENAULT-modeller
Utbyte: fjäderben – Renault Twingo C06. AUTODOC rekommenderar:
Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Notera: allt arbete med bilen – Renault Twingo C06 – bör göras medan motorn är avstängd.
Genomför utbytet i följande ordning:
Steg 1
Öppna motorhuven.
Steg 2
Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3
Ta bort stötdämparens monteringslock.
Steg 4
Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 5
Lossa på de övre fästena på stötdämparen fästningar. Använd HEX Nr. H6. Använd kombinyckel Nr 21.
Använd en spärrnyckel.
Steg 6
Säkra bilen med kilar.
Steg 7
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 8
Höj bilens främre del och säkra fästdelarna.
Steg 9
Skruva av hjulbultarna.
Utbyte: fjäderben – Renault Twingo C06. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 10
Ta bort hjulet.
Steg 11
Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 12
Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 13
Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 14
Ta bort fästbultarna.
Steg 15
Koppla loss styrspindeln från fjäderbenet. Använd en kofot.
Steg 16
Skruva loss toppfsäten från stötdämparens montering. Använd hylsnyckel Nr21.
AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. Renault Twingo C06
Steg 17
Avlägsna fjäderbenet.
Steg 18
Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.
Utbyte: fjäderben – Renault Twingo C06. AUTODOCs experter rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 19
Komprimera fjädern.
Steg 20
Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 21
Avlägsna fjäderbenets ställmutter. Använd hylsnyckel Nr17. Använd HEX Nr. H6.
Använd en spärrnyckel.
Steg 22
Avlägsna fjäderbenets övre anordning.
Steg 23
Lossa spiralfjädern.
Steg 24
Avlägsna fjädern.
Steg 25
Avlägsna stötdämparens dammskyddshylsa från stötstoppet.
AUTODOC rekommenderar:
Utbyte: fjäderben – Renault Twingo C06. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 26
Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.
Utbyte: fjäderben – Renault Twingo C06. Tips från AUTODOC:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 27
Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 28
Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 29
Installera fjädern på stötdämparen.
Steg 30
Komprimera fjädern.
Steg 31
Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 32
Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr17. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 25 Nm vridmoment.
Utbyte: fjäderben – Renault Twingo C06. Tips från AUTODOCs experter:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 33
Sluta komprimera fjädern.
Steg 34
Ta bort det monterade fjäderbenet.
Steg 35
Installera fjäderbenet inne i hjulhuset.
Steg 36
Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.
AUTODOC rekommenderar:
Renault Twingo C06 – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 37
Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 38
Justera fjäderbenet på styrspindeln.
Steg 39
Montera fästningsbolten.
Steg 40
Avlägsna stöder under styrspindeln.
AUTODOC rekommenderar:
Utbyte: fjäderben – Renault Twingo C06. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 41
Skruva fast fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18.
Steg 42
Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 43
Behandla stötdämpar fästena. Använd kopparpasta.
Steg 44
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 45
Rengör ytan på bromsskivorna. Använd brake cleaner.
AUTODOC rekommenderar:
Utbyte: fjäderben – Renault Twingo C06. Vänta några minuter efter applicering av sprayen.
Steg 46
Installera hjulet.
Utbyte: fjäderben – Renault Twingo C06. AUTODOC rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 47
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 48
Sänk bilen.
Steg 49
Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr21. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 50
Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 51
Montera stötdämparens monteringslock.
Steg 52
Ta bort skärmskyddet.
Steg 53
Stäng motorhuven.
Steg 54
Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.
Steg 55
Ta bort domkrafter och kilarna.
