Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (LJ120, LJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 2.7 (TRJ120, TRJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 2.7 (RZJ120, RZJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.4 (VZJ121, VZJ125, VZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120_), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KDJ120, KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120_), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 V6 VVT-i (GRJ125) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

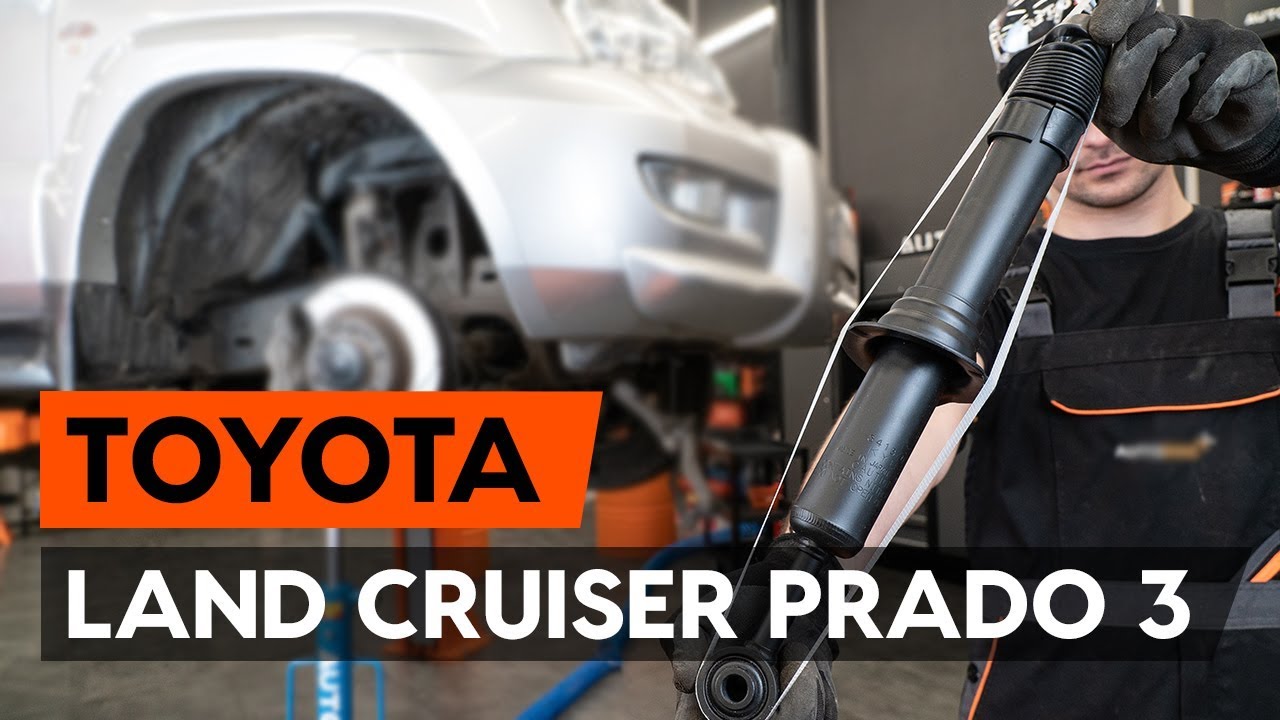

Så byter du ett fjäderben fram på TOYOTA LAND CRUISER PRADO 3 (J120) [AUTODOC-LEKTION]

Byta fjäderben fram på Toyota Prado J120 – utbytesguide

Alternativa produkter

Stötdämpare

Utbyte: fjäderben – Toyota Prado J120. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Skiftnyckel Nr14

                      Skiftnyckel Nr17

                      Skiftnyckel Nr19

                      Hylsa nr.12

                      Hylsa nr.14

                      Hylsa nr.16

                      Hylsa nr.17

                      Hylsa nr.19

                      Insex bit Nr. H6.

                      Krafthylsor för fälgar Nr21

                      Momentnyckel

                      Svängjärn

                      Hammare

                      Drivdorn

                      Skiftnyckel

                      Kofot

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – Toyota Prado J120. Proffsen rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – Toyota Prado J120. Använd följande procedur:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: fjäderben – Toyota Prado J120. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Lossa fästena på oljetrågets nedre lucka. Använd hylsnyckel Nr12.
Steg 7

Ta bort locket till oljetråget.

Steg 8

Rengör fästdona på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 9

Skruva loss fästelementen som förbinder krängningshämmarlänken med styrspindeln. Använd hylsnyckel Nr17. Använd HEX Nr. H6. Använd kombinyckel Nr 17.
Steg 10

Skruva loss fästningarna på stabililseringsbussningarnas konsol. Använd hylsnyckel Nr14.
Steg 11

Ta bort krängningshämmaren.

Utbyte: fjäderben – Toyota Prado J120. AUTODOCs experter rekommenderar:
Se till att krängningshämmaren stöds.
Steg 12

Gör rent fästenas som ansluter kulleden till styrspindeln. Rengör fästdona på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Skruva loss nedre fästelementet från fjäderstöttan. Använd hylsnyckel Nr19.
Steg 14

Skruva loss kulledets fästelement från styrspindeln. Använd hylsnyckel Nr19. Använd en trycknyckel.
Steg 15

Ta bort fixdubben. Använd ett körnare dorn. Använd en hammare.
Steg 16

Koppla loss underarmen från styrspindeln.

Steg 17.1

Rengör fästdona på stötdämparen.

Steg 17.2

Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Skruva loss fjäderbenets övre fästen. Använd kombinyckel Nr 14.
Steg 19

Ta bort fixdubben.
Steg 20

Lossa nedre delen av fjäderbenet. Använd en kofot.
Steg 21

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 22

Dra ner länkarmen på upphängningen. Avlägsna fjäderbenet. Använd en kofot.
Steg 23

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – Toyota Prado J120. Tips:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 24

Komprimera fjädern.
Steg 25

Rengör stötdämparkolven. Använd en stålborste. Använd WD-40 aerosol.
Steg 26

Avlägsna fjäderbenets ställmutter. Använd kombinyckel Nr 17. Använd en justerbar skiftnyckel.
Steg 27

Avlägsna fjäderbenets övre anordning. Använd en kofot.
Steg 28

Lossa spiralfjädern.
Steg 29

Avlägsna fjädern.
Steg 30

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – Toyota Prado J120. Tips från AUTODOC:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 31

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 32

Installera fjädern på stötdämparen.
Steg 33

Komprimera fjädern.
Steg 34

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 35

Dra åt muttern på stötdämparens kolvstång. Använd kombinyckel Nr 17. Använd en justerbar skiftnyckel. Använd en momentnyckel. Dra åt den till 25 Nm vridmoment.

AUTODOC rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 36

Sluta komprimera fjädern.
Steg 37

Ta bort det monterade fjäderbenet.
Steg 38

Rengör fästningssätena på stötdämparen. Använd en stålborste.
Steg 39

Behandla fjäderbenets monteringsställen med ett specialmedel. Använd kopparpasta.
Steg 40

Installera fjäderbenet inne i hjulhuset.
Steg 41

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.
Steg 42

Rengör kulledens monteringsyta. Använd WD-40 aerosol.

Steg 43

Koppla tillbaka nedre stången till styrspindeln.
Steg 44

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: fjäderben – Toyota Prado J120. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 45

Fäst nedre delen av fjäderbenet. Använd en kofot. Använd ett körnare dorn.
Steg 46

Installer fästningsbulten.
Steg 47

Stötta upp stången. Använd en hydraulisk domkraft.

Steg 48

Installer fästningsbulten. Använd hylsnyckel Nr19.
Steg 49

Skruva fast nedre fästet till fjäderbenet. Använd hylsnyckel Nr19. Använd kombinyckel Nr 19.

Steg 50

Skruva fast fästningarna som kopplar kulleden till spindelleden. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 140 Nm vridmoment.
Steg 51

Dra åt stötdämparens nedre stötfästen. Använd kombinyckel Nr 19. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 135 Nm vridmoment.

Steg 52

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Toyota Prado J120 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 53

Dra åt fjäderbenets övre montering. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 54 Nm vridmoment.
Steg 54

Rengör monteringsytan för stabililseringsbussningarna. Använd en stålborste. Använd WD-40 aerosol.
Steg 55

Montera krängningshämmaren.
Steg 56

Skruva fast fästningarna för stabililseringsbussningarnas konsol. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 25 Nm vridmoment.
Steg 57

Dra åt fästelementen som förbinder krängningshämmarlänken med styrspindeln. Använd kombinyckel Nr 17. Använd hylsnyckel Nr17. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 58

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 59

Installera om oljetrågets nedre lucka.
Steg 60

Dra åt fästelementen på oljetrågets nedre lucka. Använd hylsnyckel Nr12.
Steg 61

Rengör fälgens monteringssäte. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 62

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Toyota Prado J120
Steg 63

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 64

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 112 Nm vridmoment.
Steg 65

Ta bort domkrafter och kilarna.
