Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Visa mer

Ordningen kan variera något beroende på bilens utformning.

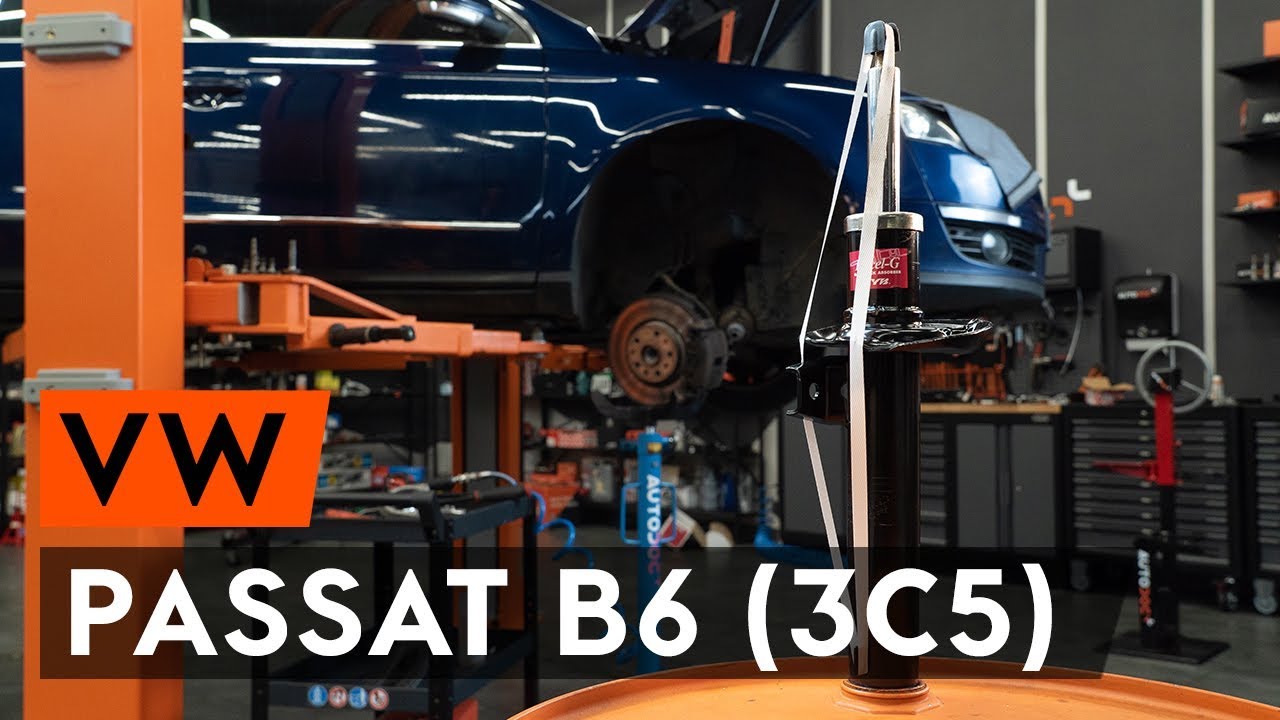

Så byter du ett fjäderben fram på VW PASSAT B6 (3C5) [AUTODOC-LEKTION]

Byta fjäderben fram på VW Passat 3C B6 Variant – utbytesguide

Alla delar du måste byta ut – Stötdämpare till Passat Variant (3C5) och andra VW-modeller

Stötdämpare

Fjäderben

        Stötdämpare till VW Passat Variant (3C5) 2.0 TDI Diesel (120 hk)

        Stötdämpare till VW Passat Variant (3C5) 1.6 FSI Bensin (115 hk)

        Stötdämpare till VW Passat Variant (3C5) 2.0 FSI Bensin (150 hk)

        Stötdämpare till VW Passat Variant (3C5) 1.9 TDI Diesel (105 hk)

        Stötdämpare till VW Passat Variant (3C5) 2.0 TDI 16V Diesel (140 hk)

        Stötdämpare till VW Passat Variant (3C5) 1.6 Bensin (102 hk)

        Stötdämpare till VW Passat Variant (3C5) 2.0 TDI Diesel (122 hk)

        Stötdämpare till VW Passat Variant (3C5) 2.0 TDI Diesel (136 hk)

        Stötdämpare till VW Passat Variant (3C5) 2.0 TDI Diesel (170 hk)

Utbyte: fjäderben – Passat B6 3C Variant. Verktyg du kommer behöva:

                        Stålborste

                        WD-40 aerosol

                        Brake cleaner

                        Kopparpasta

                        Insex bit nr. H6.

                        XZN bits nr.14

                        XZN hylsa nr.24

                        Hylsa nr.13

                        Hylsa nr.16

                        Hylsa nr.18

                        Hylsa nr.19

                        Hylsa nr.21

                        Krafthylsor för fälgar Nr17

                        Spärrnyckel

                        Momentnyckel

                        Stötdämparhylsa

                        Drivdorn

                        Svängjärn

                        Verktyg för panelclips

                        Kofot

                        Hydraulisk fjäderben kompressor

                        Hydraulisk transmissions domkraft

                        Skärmskydd

                        Hjulkloss

Köp verktyg

Utbyte: fjäderben – VW Passat 3C5. Tips från AUTODOCs experter:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – Passat Variant B6. Använd följande procedur:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Koppla bort slangen för vindrutespolaren. Använd ett verktyg för panelclips.
Steg 4

Ta bort klämmorna på skyddet till torkardiket.
Steg 5

Lyft plasten ifrån vindrutetorkaren på skyddshuvens galler.
Steg 6

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 8

Säkra bilen med kilar.
Steg 9

Lossa hjulnavsbulten. Använd en tums 12-kantad hylsnyckel #24. Använd en trycknyckel.
Steg 10

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 11

Höj bilens främre del och säkra fästdelarna.
Steg 12

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. VW Passat B6 3C Variant
Steg 13

Ta bort hjulet.
Steg 14

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 15

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 16

Avlägsna krängningshämmarlänken.
Steg 17

Koppla loss kablarna och bromsslangen från stötdämparens montering. Använd en kofot.
Steg 18

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 19

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd XZN #14. Använd en trycknyckel. Använd en spärrnyckel.
Steg 20

Ta bort fixdubben. Använd en tums 12-kantad hylsnyckel #24.
Steg 21

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 22

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 23

Koppla loss kulledet från stången. Använd en kofot.
Steg 24

Avlägsna drivaxeln. Använd ett körnare dorn.

Utbyte: fjäderben – Passat 3C5. Tips:
Försäkra dig om att drivaxeln inte lossnar (när bilen är upphöjd).
Steg 25

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 26

Ta bort fixdubben.
Steg 27

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen. Använd en spärrnyckel.
Steg 28

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 29

Koppla loss styrspindeln från fjäderbenet.
Steg 30

Skruva loss toppfsäten från stötdämparens montering.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. VW Passat Variant B6
Steg 31

Avlägsna fjäderbenet.

Steg 32

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – Passat B6 3C Variant. Tips från AUTODOC:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 33

Komprimera fjädern.
Steg 34

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 35

Avlägsna fjäderbenets ställmutter. Använd HEX Nr. H6. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 36

Avlägsna fjäderbenets övre anordning.
Steg 37

Lossa spiralfjädern.
Steg 38

Avlägsna fjädern.
Steg 39

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

AUTODOC rekommenderar:
Utbyte: fjäderben – VW Passat 3C5. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 40

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – VW Passat 3C5. AUTODOC rekommenderar:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 41

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 42

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 43

Installera fjädern på stötdämparen.
Steg 44

Komprimera fjädern.

Steg 45

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 46

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr19. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

Utbyte: fjäderben – VW Passat 3C B6 Variant. AUTODOCs experter rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 47

Behandla stötdämparstången. Använd kopparpasta.
Steg 48

Sluta komprimera fjädern.
Steg 49

Ta bort det monterade fjäderbenet.
Steg 50

Installera fjäderbenet inne i hjulhuset.
Steg 51

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

Utbyte: fjäderben – Passat B6 3C Variant. Tips från AUTODOC:
För att undvika skador, håll i stötdämparen när du skruvar fast bultarna.
Steg 52

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 53

Justera fjäderbenet på styrspindeln.
Steg 54

Installer fästningsbulten.
Steg 55

Skruva fast fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd XZN #14. Använd en spärrnyckel.
Steg 56

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 57

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: fjäderben – Passat Variant B6. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 58

Montera drivaxeln i hjulnavet.
Steg 59

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 60

Sätt fast kulledet på länkarmen.
Steg 61

Dra åt kulledets fästelement. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 62

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd XZN #14. Använd hylsnyckel Nr18. Använd en spärrnyckel. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 63

Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan. Fäst bromsslangen på fjäderbenet. Använd en kofot.
Steg 64

Installera den tvärgående krängningshämmarlänken.
Steg 65

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 66

Montera och dra åt drivaxelbulten. Använd en tums 12-kantad hylsnyckel #24. Använd en spärrnyckel.
Steg 67

Behandla alla lederna på armen. Behandla stötdämpar fästena. Använd kopparpasta.
Steg 68

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 69

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: fjäderben – VW Passat 3C5. Tips från AUTODOCs experter:
Vänta ett par minuter efter att du använt aerosolen.
Steg 70

Installera hjulet.

Utbyte: fjäderben – Passat Variant B6. Tips:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 71

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 72

Sänk bilen.
Steg 73

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 15 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 74

Behandla fästningarna till stötdämparen. Använd kopparpasta.

Steg 75

Montera och säkra torkardikets skydd.
Steg 76

Montera fästningarna för plastkåpan under vindrutan.
Steg 77

Koppla in slangen för vindrutespolaren.
Steg 78

Skruva in hjulets bultar i ett korsmönster. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 79

Dra åt skruvarna som håller fast drivaxeln med hjulnavet. Använd en tums 12-kantad hylsnyckel #24. Använd en momentnyckel. Dra åt den till 200 Nm vridmoment.+180°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 80

Ta bort skärmskyddet.
Steg 81

Stäng motorhuven.
Steg 82

Ta bort domkrafter och kilarna.
