Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.6 TDI, VW Polo Sedan (602, 604, 612, 614) 1.4, VW Polo Sedan (602, 604, 612, 614) 1.2 TSI, VW Polo Sedan (602, 604, 612, 614) 1.5 TDI, VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.4 TSi, VW Polo Sedan (602, 604, 612, 614) 1.0 TSI … Visa mer

Ordningen kan variera något beroende på bilens utformning.

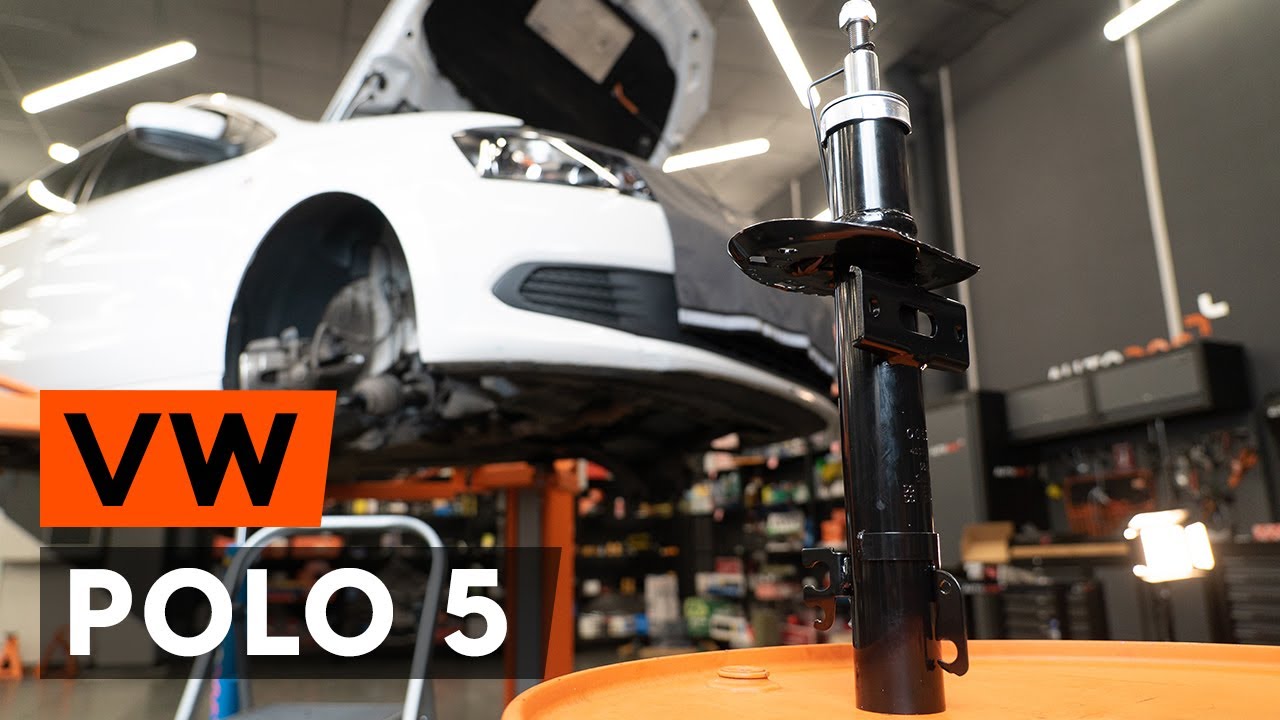

Så byter du ett fjäderben fram på VW POLO 5 Sedan [AUTODOC-LEKTION]

Byta fjäderben fram på VW Polo 5 – utbytesguide

Alla delar du måste byta ut – Stötdämpare till Polo Sedan (602, 604, 612, 614) och andra VW-modeller

Alternativa produkter

Stötdämpare

JGM1080T TRW Stötdämpare

594,63 SEK

Butik

854S1640 RIDEX Stötdämpare

634,44 SEK

Butik

JGM1082S TRW Stötdämpare

640,87 SEK

Butik

SKSA-0130580 STARK Stötdämpare

704,93 SEK

Butik

SKSA-0132751 STARK Stötdämpare

704,93 SEK

Butik

JGM1082T TRW Stötdämpare

744,28 SEK

Butik

854S1640P RIDEX PLUS Stötdämpare

851,50 SEK

Butik

314 717 SACHS Stötdämpare

944,23 SEK

Butik

E7091 MONROE Stötdämpare

1601,32 SEK

Butik

Utbyte: fjäderben – VW Polo 5. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr21

                      Insex bit Nr. H6.

                      XZN bits nr.14

                      Hylsa nr.16

                      Hylsa nr.18

                      Hylsa nr.21

                      Hylsa nr.36

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Stötdämparhylsa

                      Kofot

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – VW Polo 5. Proffsen rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – VW Polo 5. Använd följande procedur:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Avlägsna skyddet till torkardiket.
Steg 4

Lyft upp torkardikets skydd.
Steg 5

Ta bort stötdämparens monteringslock.
Steg 6

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Lossa på de övre fästena på stötdämparen fästningar. Använd kombinyckel Nr21. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 8

Säkra bilen med kilar.
Steg 9

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 10

Höj bilens främre del och säkra fästdelarna.
Steg 11

Skruva av hjulbultarna.

Utbyte: fjäderben – VW Polo 5. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 12

Ta bort hjulet.
Steg 13

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 15

Avlägsna krängningshämmarlänken.
Steg 16

Koppla loss kablarna och bromsslangen från stötdämparens montering. Använd en kofot.
Steg 17

Lossa fästet från drivaxeln. Använd hylsnyckel Nr36. Använd en trycknyckel.
Steg 18

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 19

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd XZN #14. Använd hylsnyckel Nr18. Använd en trycknyckel. Använd en spärrnyckel.
Steg 20

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

AUTODOC rekommenderar:
Utbyte: fjäderben – VW Polo 5. Vänta några minuter efter applicering av sprayen.Använd skyddsglasögon.
Steg 21

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 22

Koppla loss sfäriska ledet från armen.
Steg 23

Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd hylsnyckel Nr36.
Steg 24

Avlägsna drivaxeln.
Steg 25

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 26

Ta bort fixdubben.
Steg 27

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen. Använd en spärrnyckel.
Steg 28

Koppla loss styrspindeln från fjäderbenet.
Steg 29

Skruva loss toppfsäten från stötdämparens montering.

Utbyte: fjäderben – VW Polo 5. AUTODOCs experter rekommenderar:
Håll fast fjäderbenet när du lossar bultarna, så att du inte skadar dig.
Steg 30

Avlägsna fjäderbenet.
Steg 31

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – VW Polo 5. Tips från AUTODOC:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 32

Komprimera fjädern.
Steg 33

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 34

Avlägsna fjäderbenets ställmutter. Använd HEX Nr. H6. Använd hylsnyckel Nr21. Använd en spärrnyckel.
Steg 35

Avlägsna fjäderbenets övre anordning.
Steg 36

Lossa spiralfjädern.
Steg 37

Avlägsna fjädern.
Steg 38

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

AUTODOC rekommenderar:
Utbyte: fjäderben – VW Polo 5. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 39

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – VW Polo 5. Tips från AUTODOCs experter:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 40

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 41

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 42

Installera fjädern på stötdämparen.
Steg 43

Komprimera fjädern.
Steg 44

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 45

Dra åt muttern på stötdämparens kolvstång. Använd HEX Nr. H6. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

Utbyte: fjäderben – VW Polo 5. Tips:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 46

Sluta komprimera fjädern.
Steg 47

Behandla stötdämparstången. Använd kopparpasta.
Steg 48

Ta bort det monterade fjäderbenet.
Steg 49

Installera fjäderbenet inne i hjulhuset.
Steg 50

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

Utbyte: fjäderben – VW Polo 5. AUTODOC rekommenderar:
För att undvika skador, håll i stötdämparen när du skruvar fast bultarna.
Steg 51

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 52

Justera fjäderbenet på styrspindeln.
Steg 53

Installer fästningsbulten.
Steg 54

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 55

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
VW Polo 5 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 56

Montera drivaxeln i hjulnavet.
Steg 57

Sätt fast kulledet på länkarmen.
Steg 58

Skruva infästningarna för kulleden. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 59

Skruva loss drivaxlens mutter. Använd hylsnyckel Nr36. Använd en spärrnyckel.
Steg 60

Fäst bromsslangen på fjäderbenet. Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan. Använd en kofot.
Steg 61

Installera den tvärgående krängningshämmarlänken.
Steg 62

Dra åt fästelementet på stabilisatorn. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 63

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr18. Använd XZN #14. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 64

Dra åt kulledets fästelement. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 65

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 40 Nm vridmoment.
Steg 66

Dra åt bulten på drivaxeln. Använd hylsnyckel Nr36. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.+45°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 67

Behandla stötdämpar fästena. Behandla alla lederna på armen. Använd kopparpasta.
Steg 68

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 69

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: fjäderben – VW Polo 5. Proffsen rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.
Steg 70

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. VW Polo 5
Steg 71

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 72

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 73

Ta bort domkrafter och kilarna.
Steg 74

Dra åt fjäderstöttans monterings övre fästelement. Använd kombinyckel Nr21. Använd hylsnyckel Nr21. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 75

Montera stötdämparens monteringslock.
Steg 76

Montera och säkra torkardikets skydd.
Steg 77

Montera skyddet på torkardiket.
Steg 78

Ta bort skärmskyddet.
Steg 79

Stäng motorhuven.
