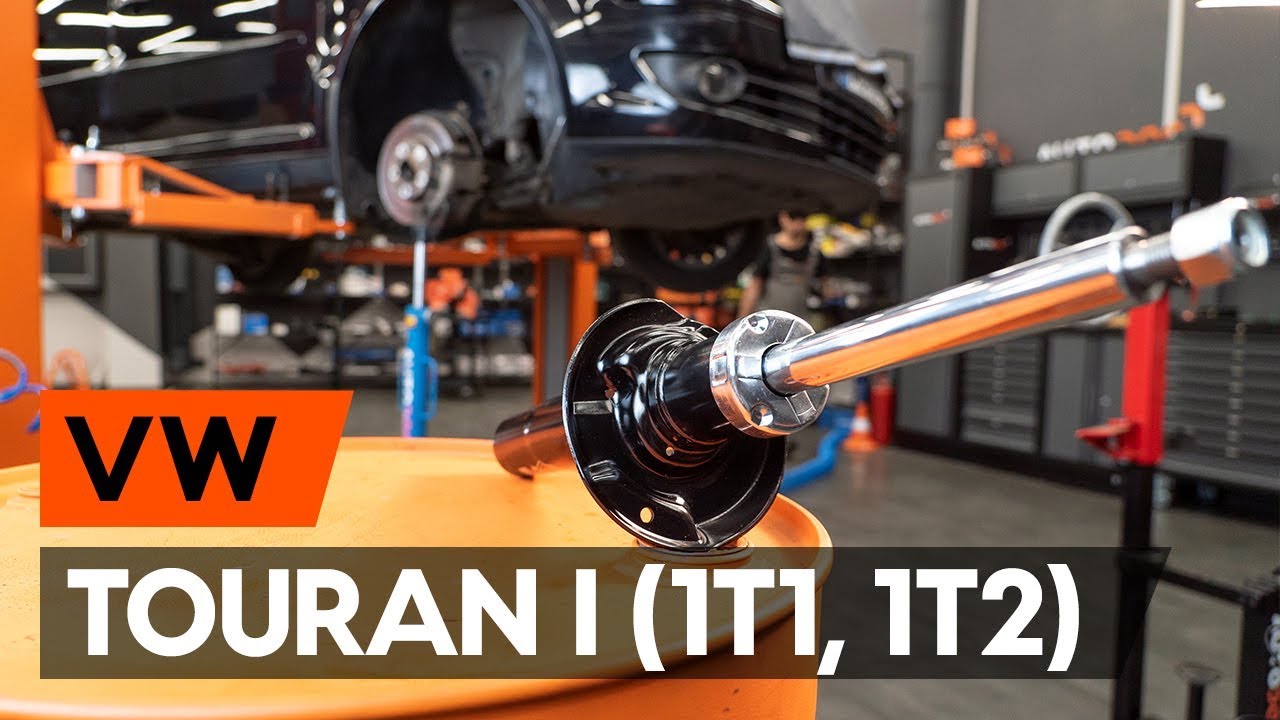

Byta fjäderben fram på VW Touran 1T1 1T2 – utbytesguide

nedladdningar: 7

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 1.6 FSI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 2.0 FSI, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du ett fjäderben fram på VW TOURAN 1 (1T1, 1T2) [AUTODOC-LEKTION]

Byta fjäderben fram på VW Touran 1T1 1T2 – utbytesguide

Alternativa produkter

Stötdämpare

Utbyte: fjäderben – VW Touran 1T1 1T2. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr11

                      Skiftnyckel Nr17

                      Skiftnyckel Nr21

                      Insex bit nr. H6.

                      Torxbit T30

                      XZN bits nr.12

                      Hylsa nr.13

                      Hylsa nr.16

                      Hylsa nr.18

                      Hylsa nr.19

                      Hylsa nr.21

                      Hylsa nr.24

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Stötdämparhylsa

                      Svängjärn

                      Kofot

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – VW Touran 1T1 1T2. AUTODOCs experter rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – VW Touran 1T1 1T2. Använd följande procedur:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Avlägsna skyddet till torkardiket.
Steg 4

Skruva loss vindrutetorkarbrickans fästen. Använd Torx T30.
Steg 5

Ta bort vindrutetorkarbrickan.
Steg 6

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 8

Säkra bilen med kilar.
Steg 9

Lossa hjulnavets fäste. Använd hylsnyckel Nr24. Använd en trycknyckel.
Steg 10

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 11

Höj bilens främre del och säkra fästdelarna.
Steg 12

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. VW Touran 1T1 1T2
Steg 13

Ta bort hjulet.
Steg 14

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 15

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 16

Avlägsna krängningshämmarlänken.
Steg 17

Rengör fästen till bromsslanghållaren. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Skruva loss bulten och ta bort monteringsfästet från bromsslangen och ABS-kabeln. Använd kombinyckel Nr 11.
Steg 19

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 20

Skruva loss nedre fästelementet från fjäderstöttan. Använd hylsnyckel Nr18. Använd XZN #12. Använd en trycknyckel. Använd en spärrnyckel.
Steg 21

Ta bort fixdubben. Använd hylsnyckel Nr18. Använd XZN #12.
Steg 22

Ta bort fixdubben. Använd hylsnyckel Nr24.
Steg 23

Rengör krysskilarna på drivaxelns drivknut. Använd WD-40 aerosol.
Steg 24

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 25

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr16. Använd en trycknyckel.
Steg 26

Koppla loss sfäriska ledet från armen. Använd en kofot.
Steg 27

Avlägsna drivaxeln från hjulnavet.

Utbyte: fjäderben – VW Touran 1T1 1T2. Proffsen rekommenderar:
Försäkra dig om att drivaxeln inte lossnar (när bilen är upphöjd).
Steg 28

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 29

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen. Använd en spärrnyckel.
Steg 30

Koppla loss styrspindeln från fjäderbenet.
Steg 31

Skruva loss toppfsäten från stötdämparens montering. Använd hylsnyckel Nr13.

Utbyte: fjäderben – VW Touran 1T1 1T2. AUTODOC rekommenderar:
Håll fast fjäderbenet när du lossar bultarna, så att du inte skadar dig.
Steg 32

Avlägsna fjäderbenet.
Steg 33

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – VW Touran 1T1 1T2. Tips från AUTODOCs experter:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 34

Komprimera fjädern.
Steg 35

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 36

Avlägsna fjäderbenets ställmutter. Använd HEX Nr. H6. Använd kombinyckel Nr 21. Använd en spärrnyckel.
Steg 37

Avlägsna fjäderbenets övre anordning.
Steg 38

Lossa spiralfjädern.
Steg 39

Avlägsna fjädern.
Steg 40

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

Utbyte: fjäderben – VW Touran 1T1 1T2. Proffsen rekommenderar:
Kontrollera stötdämparens montering, dammskyddshylsan stötstopp noga. Byt ut vid behov.
Steg 41

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – VW Touran 1T1 1T2. Tips:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 42

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 43

Installera fjädern på stötdämparen.
Steg 44

Komprimera fjädern.
Steg 45

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 46

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 47

Dra åt muttern på stötdämparens kolvstång. Använd HEX Nr. H6. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

Utbyte: fjäderben – VW Touran 1T1 1T2. AUTODOC rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 48

Sluta komprimera fjädern.
Steg 49

Ta bort det monterade fjäderbenet.
Steg 50

Installera fjäderbenet inne i hjulhuset.
Steg 51

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. VW Touran 1T1 1T2
Steg 52

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 53

Justera fjäderbenet på styrspindeln.
Steg 54

Installer fästningsbulten.
Steg 55

Skruva fast fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd XZN #12. Använd en spärrnyckel.
Steg 56

Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 57

Avlägsna stöder under styrspindeln.

Utbyte: fjäderben – VW Touran 1T1 1T2. AUTODOCs experter rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 58

Montera drivaxeln i hjulnavet.
Steg 59

Sätt fast kulledet på länkarmen.
Steg 60

Dra åt kulledets fästelement. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 61

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 62

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 63

Behandla stötdämpar fästena. Behandla alla lederna på armen. Använd kopparpasta.
Steg 64

Installera den tvärgående krängningshämmarlänken.
Steg 65

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd kombinyckel Nr 17. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 66

Behandla alla fogar i stabilisatorlänken. Använd kopparpasta.
Steg 67

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
VW Touran 1T1 1T2 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 68

Montera och dra åt drivaxelbulten. Använd hylsnyckel Nr24.
Steg 69

Installera bromsslangens och ABS-kabelns monteringsfäste. Använd kombinyckel Nr 11.
Steg 70

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 71

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjäderben – VW Touran 1T1 1T2. Vänta några minuter efter applicering av sprayen.
Steg 72

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. VW Touran 1T1 1T2
Steg 73

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 74

Sänk bilen.
Steg 75

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 15 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 76

Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 77

Installera vindrutetorkarbrickan.
Steg 78

Skruva i vindrutetorkarbrickans fästen. Använd Torx T30.
Steg 79

Montera skyddet på torkardiket.
Steg 80

Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 81

Dra åt skruvarna som håller fast drivaxeln med hjulnavet. Använd hylsnyckel Nr24. Använd en momentnyckel. Dra åt den till 200 Nm vridmoment.+180°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 82

Ta bort domkrafter och kilarna.
Steg 83

Ta bort skärmskyddet.
Steg 84

Stäng motorhuven.
