Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 1.6 FSI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 2.0 FSI, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du stötdämpare bak på VW TOURAN 1 (1T1, 1T2) [AUTODOC-LEKTION]

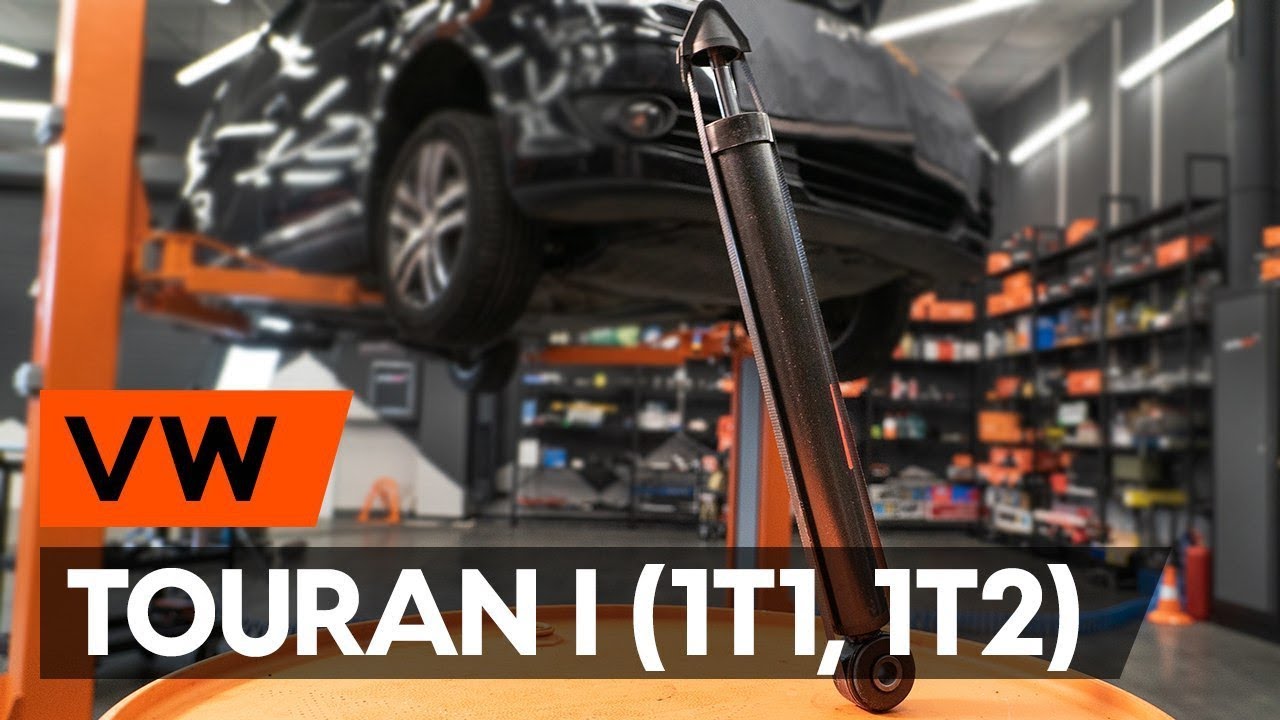

Byta stötdämpare bak på VW Touran 1T1 1T2 – utbytesguide

Alternativa produkter

Stötdämpare

Utbyte: stötdämpare – VW Touran 1T1 1T2. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr18

                      Skiftnyckel Nr21

                      Hylsa nr.16

                      Hylsa nr.17

                      Hylsa nr.18

                      Hylsa nr.21

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Hammare

                      Svängjärn

                      Kofot

                      Stötdämparhylsa DD №6

                      Skruvstäd

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: stötdämpare – VW Touran 1T1 1T2. Proffsen rekommenderar:

Båda bakre stötdämpare måste bytas samtidigt.
Utbytesproceduren är likadan för vänster och höger stötdämpare på bakvagnen.
Allt arbete bör göras med motorn avstängd.

Utbyte: stötdämpare – VW Touran 1T1 1T2. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: stötdämpare – VW Touran 1T1 1T2. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Markera camber fästningsbulten.
Steg 8

Skruva loss tryckstångens fästelement från balken. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 9

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 10

Rengör avgassystemets fästen. Använd WD-40 aerosol.
Steg 11

Ta bort fästelemente för avgassystemet. Använd en kofot.
Steg 12

Ta bort fixdubben. Använd en kofot. Använd en hammare.
Steg 13

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: stötdämpare – VW Touran 1T1 1T2. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 14

Ta ut fjädern.
Steg 15

Rengör fästena till stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Skruva loss de nedre fästelementen från stötdämparen. Använd hylsnyckel Nr16. Använd en trycknyckel.
Steg 17

Skruva loss övre fästelementet från stötdämparen. Använd hylsnyckel Nr16. Använd en trycknyckel.

Utbyte: stötdämpare – VW Touran 1T1 1T2. AUTODOC rekommenderar:
Håll fast stötdämparen när du lossar bultarna, så att du inte skadar dig.
Steg 18

Avlägsna stötdämparen.
Steg 19

Greppa stötdämparen i ett skruvstäd.
Steg 20

Avlägsna skyddslocket från stötdämparfästet. Använd en kofot.
Steg 21

Gör rent stötdämparens valstrådsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 22

Avlägsna kolvstångens fästelement från stötdämparen. Använd en stötdämparhylsa DD№6. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 23

Avlägsna stötdämparens montering, dammskyddet och stötstoppet.

Utbyte: stötdämpare – VW Touran 1T1 1T2. Tips från AUTODOC:
Kontrollera stötdämparens dammskyddshylsa och stötstoppet och byt ut dem vid behov.Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 24

Installera montering, dammskydd och stötstopp på en ny stötdämpare.
Steg 25

Skruva fast tryckstångens övre fästelement på stötdämparen. Använd en stötdämparhylsa DD№6. Använd hylsnyckel Nr17. Använd en momentnyckel. Dra åt den till 25 Nm vridmoment.
Steg 26

Behandla stötdämparens stångfäste. Använd kopparpasta.
Steg 27

Installera tillbaka skyddslocket på stötdämparfästet.
Steg 28

Släpp skruvstädet och ta ut stötdämparen.
Steg 29

Rengör stötdämparnas monteringsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 30

Sätt tillbaka stötdämparen i hjulhuset och säkra den.

AUTODOC rekommenderar:
Viktigt! Håll i stötdämparen medan du skruvar fast fästbultarna. VW Touran 1T1 1T2
Steg 31

Dra åt stötdämparens övre fästen. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.+45°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 32

Skruva in de lägre fästningarna för stötdämparen. Använd hylsnyckel Nr21. Använd kombinyckel Nr 21.
Steg 33

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 34

Dra åt stötdämparens nedre fästelement. Använd kombinyckel Nr 21. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 180 Nm vridmoment.
Steg 35

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
VW Touran 1T1 1T2 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 36

Montera spiralfjädern ihop med gummifästena.på monteringsfästena.
Steg 37

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 38

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 39

Installer fästningsbulten.

Utbyte: stötdämpare – VW Touran 1T1 1T2. Tips från AUTODOCs experter:
Justera positionen för justeringsbulten enligt märket.
Steg 40

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: stötdämpare – VW Touran 1T1 1T2. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 41

Dra åt fästet som förbinder länkarmen med den bakre underramen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 95 Nm vridmoment.
Steg 42

Rengör avgassystemets fästen. Använd WD-40 aerosol.
Steg 43

Montera fästelemente för avgassystemet.
Steg 44

Behandla stötdämparens fästningar. Behandla alla lederna på armen. Använd kopparpasta.
Steg 45

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 46

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: stötdämpare – VW Touran 1T1 1T2. Vänta några minuter efter applicering av sprayen.
Steg 47

Installera hjulet.

Utbyte: stötdämpare – VW Touran 1T1 1T2. AUTODOCs experter rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 48

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 49

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 50

Ta bort domkrafter och kilarna.
