Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
MERCEDES-BENZ A-klass (W168) A 140 (168.031, 168.131), MERCEDES-BENZ A-klass (W168) A 160 (168.033, 168.133), MERCEDES-BENZ A-klass (W168) A 160 CDI (168.007), MERCEDES-BENZ A-klass (W168) A 170 CDI (168.008), MERCEDES-BENZ A-klass (W168) A 190 (168.032, 168.132), MERCEDES-BENZ A-klass (W168) A 160 CDI (168.006), MERCEDES-BENZ A-klass (W168) A 140 (168.031, 168.131), MERCEDES-BENZ A-klass (W168) A 210 (168.035, 168.135) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

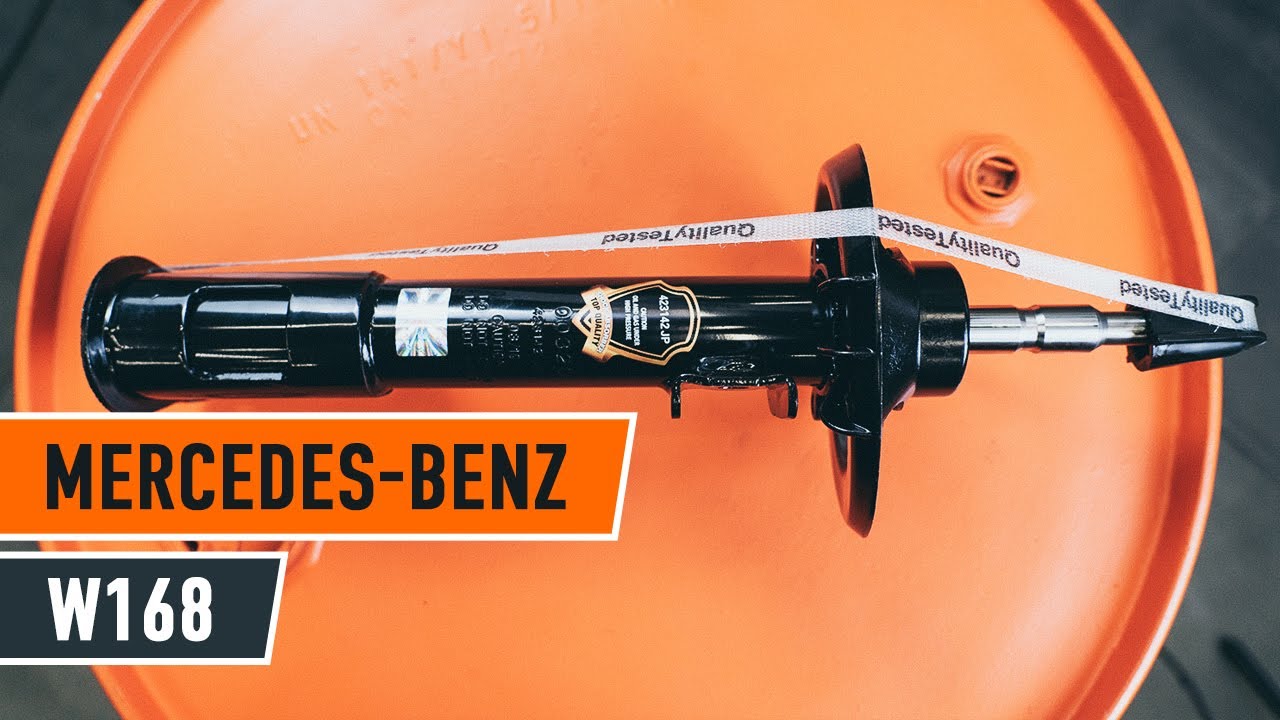

Så byter du ett fjäderben fram på MERCEDES W168 [AUTODOC-LEKTION]

Byta fjäderben fram på Mercedes W168 – utbytesguide

Alla delar du måste byta ut – Stötdämpare till A-klass (W168) och andra MERCEDES-BENZ-modeller

Alternativa produkter

Stötdämpare

Utbyte: fjäderben – Mercedes W168. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Momentnyckel

                      Skiftnyckel Nr18

                      Skiftnyckel Nr21

                      Hylsa nr.Е12

                      Hylsa nr.16

                      Hylsa nr.18

                      Hylsa nr.21

                      Insex bit Nr. H6

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Rundtång

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – Mercedes W168. AUTODOC rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Notera: allt arbete med bilen – Mercedes W168 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 4

Lossa de övre fästena på fjäderbenet. Använd hylsnyckel NrЕ12. Använd en spärrnyckel.
Steg 5

Säkra bilen med kilar.

Steg 6

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 7

Höj bilens främre del och säkra fästdelarna.
Steg 8

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Mercedes W168
Steg 9

Ta bort hjulet.
Steg 10

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 11

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 12

Avlägsna krängningshämmarlänken.
Steg 13

Koppla loss ABS sensorns kablage.
Steg 14

Koppla bort ledningen till sensorn för bromsbeläggens slitagevarnare.
Steg 15

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Skruva loss fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 17

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 18

Ta bort fästbultarna.
Steg 19

Koppla loss styrspindeln från fjäderbenet.
Steg 20

Lossa stötdämparfästets plasthållare. Använd en rundtång.
Steg 21

Avlägsna fjäderbenet.
Steg 22

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – Mercedes W168. Proffsen rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 23

Komprimera fjädern.
Steg 24

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 25

Avlägsna fjäderbenets ställmutter. Använd kombinyckel Nr 21. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 26

Avlägsna stötdämparens montering, dammskyddet och stötstoppet.

AUTODOC rekommenderar:
Utbyte: fjäderben – Mercedes W168. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 27

Lossa spiralfjädern.
Steg 28

Avlägsna fjädern.
Steg 29

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.
Steg 30

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – Mercedes W168. Tips från AUTODOC:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 31

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 32

Installera fjädern på stötdämparen.
Steg 33

Komprimera fjädern.
Steg 34

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 35

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr21. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

Utbyte: fjäderben – Mercedes W168. AUTODOC rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 36

Sluta komprimera fjädern.
Steg 37

Behandla stötdämparstången. Använd kopparpasta.
Steg 38

Ta bort det monterade fjäderbenet.
Steg 39

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 40

Installera fjäderbenet inne i hjulhuset.
Steg 41

Fäst de övre fästelementen på stötdämparna. Dra inte åt den.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. Mercedes W168
Steg 42

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 43

Justera fjäderbenet på styrspindeln.
Steg 44

Montera fästningsbolten.
Steg 45

Avlägsna stöder under styrspindeln.

Utbyte: fjäderben – Mercedes W168. AUTODOC rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 46

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 100 Nm vridmoment.
Steg 47

Koppla in ABS-sensorns kablage.
Steg 48

Anslut ledningen till sensorn för bromsbeläggens slitagevarnare.
Steg 49

Rengör monteringsställen av krängningshämmarlänken. Använd en stålborste. Använd WD-40 aerosol.
Steg 50

Installera den tvärgående krängningshämmarlänken.
Steg 51

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 55 Nm vridmoment.
Steg 52

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 53

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 54

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjäderben – Mercedes W168. Vänta några minuter efter applicering av sprayen.
Steg 55

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Mercedes W168
Steg 56

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 57

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 58

Ta bort domkrafter och kilarna.
Steg 59

Dra åt de över fästningarna på fjäderbenet. Använd hylsnyckel NrЕ12. Använd en momentnyckel. Dra åt den till 32 Nm vridmoment.
Steg 60

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 61

Ta bort skärmskyddet.
Steg 62

Stäng motorhuven.
