Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FIAT BRAVO II (198) 1.6 D Multijet (198AXM1B), FIAT BRAVO II (198) 1.9 D Multijet (198AXD1A), FIAT BRAVO II (198) 1.9 D Multijet (198AXB1A), FIAT BRAVO II (198) 1.9 D Multijet (198AXC1B), FIAT BRAVO II (198) 1.4 (198AXA1B), FIAT BRAVO II (198) 1.4 T-Jet (198AXG1B), FIAT BRAVO II (198) 1.4 T-Jet (198AXF1B), FIAT BRAVO II (198) 1.6 D Multijet (198AXL1B), FIAT BRAVO II (198) 1.9 D Multijet (198AXE1A), FIAT BRAVO II (198) 2.0 D Multijet (198AXN1B) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

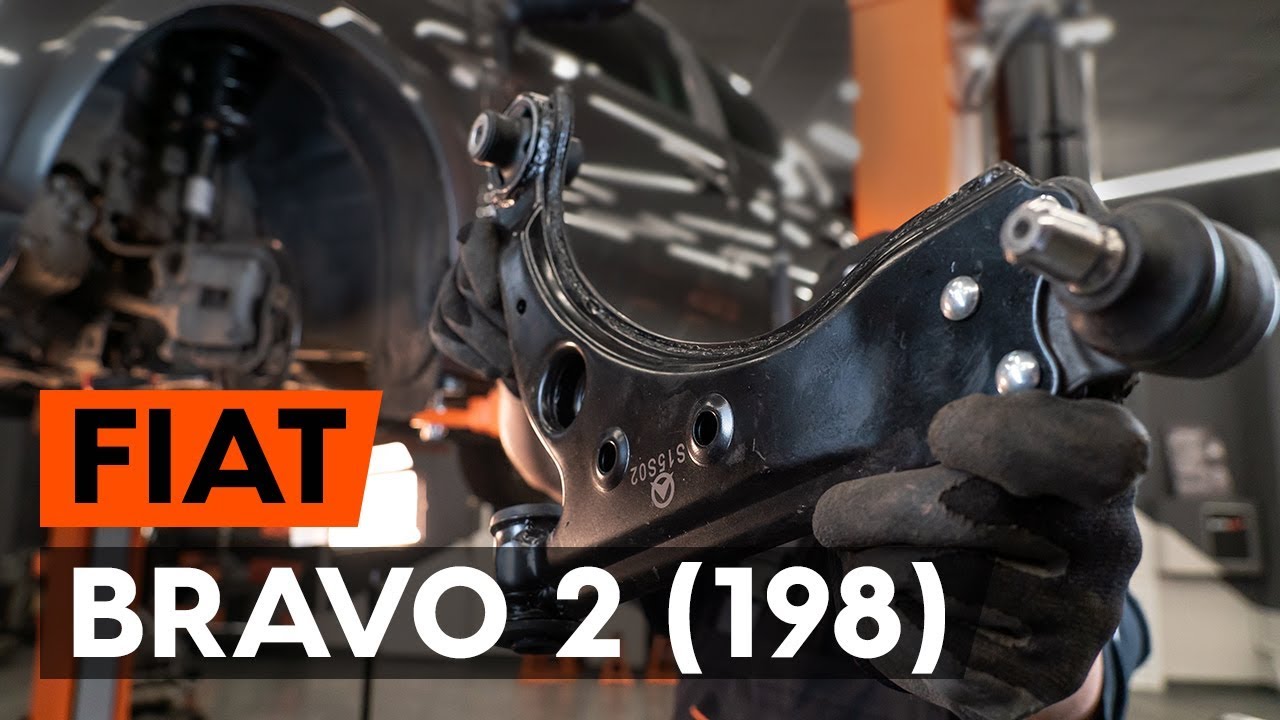

Så byter du främre länkarm / främre bärarm på FIAT BRAVO 2 (198) [AUTODOC-LEKTION]

Byta främre undre arm på Fiat Bravo 2 – utbytesguide

Alla delar du måste byta ut – Länkarm till BRAVO II (198) och andra FIAT-modeller

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: främre undre arm – Fiat Bravo 2. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Skiftnyckel Nr17

                      Hylsa nr.10

                      Hylsa nr.17

                      Hylsa nr.19

                      Hylsa nr.21

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Stjärnskruvmejsel

                      Drivdorn

                      Svängjärn

                      Hammare

                      Kofot

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Fiat Bravo 2. AUTODOC rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: främre undre arm – Fiat Bravo 2. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: främre undre arm – Fiat Bravo 2. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Skrova loss och ta bort fästningarna till hjulbågenskyddet. Använd en Phillips skruvmejsel. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 7

Ta bort hjulbågsskyddet.
Steg 8

Gör rent fästenas som ansluter kulleden till styrspindeln. Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 9

Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr17. Använd hylsnyckel Nr17. Använd en spärrnyckel.
Steg 10

Ta bort fixdubben.
Steg 11

Skruva loss främre stångens fästelement. Använd hylsnyckel Nr21. Använd en trycknyckel.
Steg 12

Skruva loss bakre stångens fästelement. Använd hylsnyckel Nr19. Använd en trycknyckel.
Steg 13

Ta bort fästbultarna (2 delar).
Steg 14

Ta loss fästena som kopplar ihop kullaget med styrspindeln. Använd en kofot. Använd en hammare.
Steg 15

Koppla loss kulledet från styrspindeln.
Steg 16

Avlägsna spaken. Använd en kofot.
Steg 17

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Installera den nya spaken. Använd ett körnare dorn.

Utbyte: främre undre arm – Fiat Bravo 2. AUTODOCs experter rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 19

Koppla kulledet till styrspindeln.
Steg 20

Montera länkarmens fästningar.
Steg 21

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 22

Installer fästningsbulten.

Steg 23

Skruva fast fästningarna som kopplar kulleden till spindelleden. Använd hylsnyckel Nr17. Använd kombinyckel Nr17.
Steg 24

Höj den hydrauliska domkraften 10-15 cm.
Steg 25

Dra åt kulledets fästelement. Använd hylsnyckel Nr17. Använd kombinyckel Nr17. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 26

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 95 Nm vridmoment.+90°

Utbyte: främre undre arm – Fiat Bravo 2. Proffsen rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 27

Dra åt de bakre fästelementet som ansluter armen till karossens hjälpram. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 28

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Fiat Bravo 2. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 29

Montera hjulbågsskyddet.
Steg 30

Montera och dra åt fästningarna till hjulbågenskyddet. Använd en Phillips skruvmejsel. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 31

Behandla alla lederna på armen. Använd kopparpasta.
Steg 32

Rengör fälgens monteringssäte. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 33

Installera hjulet.

AUTODOC rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 34

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 35

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 36

Ta bort domkrafter och kilarna.
