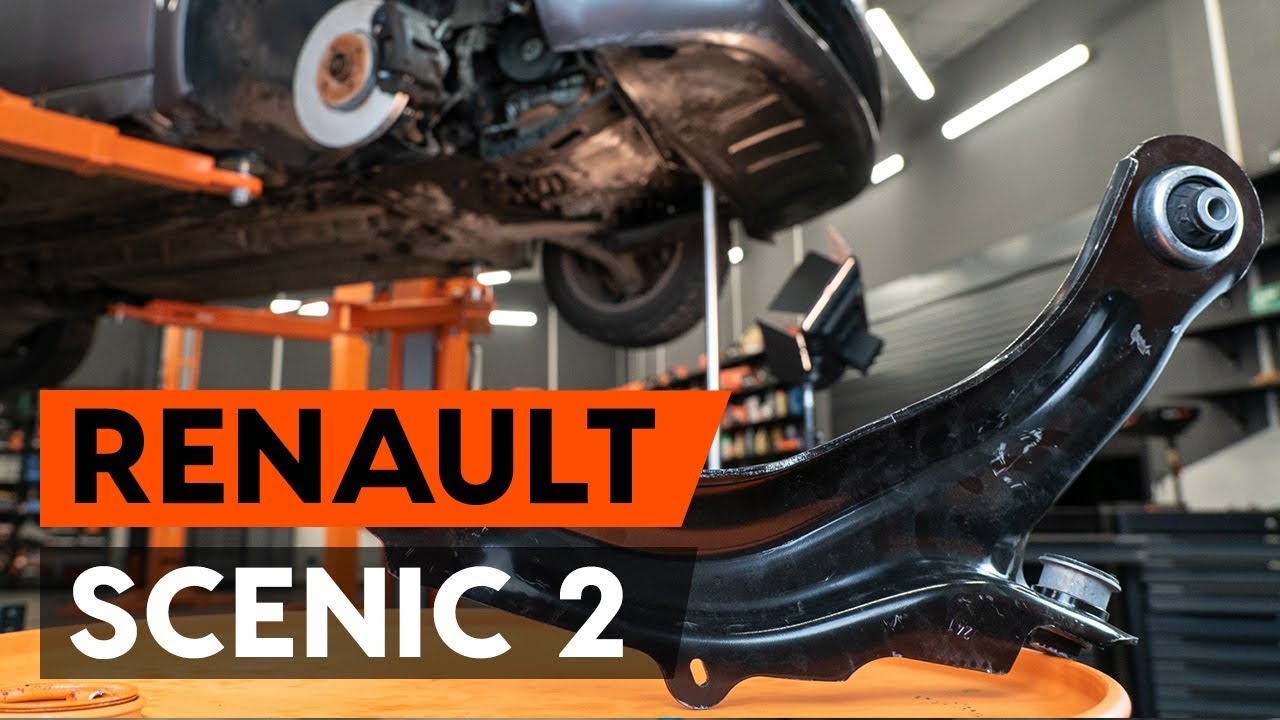

Byta främre undre arm på Renault Scenic 2 – utbytesguide
nedladdningar:
1
Visningar:
14
0
Användare som röstat – 0
Viktigt!
Den här utbytes proceduren kan göras på följande fordon:
RENAULT SCÉNIC II (JM0/1_) 1.9 D,
RENAULT SCÉNIC II (JM0/1_) 1.6 Hi-Flex,
RENAULT SCÉNIC II (JM0/1_) 2.0 (JM05, JM0U, JM1N, JM1U, JM2V),
RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM0F),
RENAULT SCÉNIC II (JM0/1_) 1.6 (JM0C, JM0J, JM1B),
RENAULT SCÉNIC II (JM0/1_) 1.4 (JM0B, JM0H, JM1A),
RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM02, JM13),
RENAULT SCÉNIC II (JM0/1_) 2.0 16V Turbo (JM0W),
RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1F),
RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1E, JM16),
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14),
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15),
RENAULT SCÉNIC II (JM0/1_) 2.0 dCi (JM1K),
RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM16),
RENAULT SCÉNIC II (JM0/1_) 1.6 16V (JM1R),
RENAULT SCÉNIC II (JM0/1_) 1.6,
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi,
RENAULT SCÉNIC II (JM0/1_) 1.6 BiFuel,
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi 130
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.
Så byter du främre länkarm / främre bärarm på RENAULT SCENIC 2 (JM) [AUTODOC-LEKTION]
Alla delar du måste byta ut – Länkarm till SCÉNIC II (JM0/1_) och andra RENAULT-modeller
Utbyte: främre undre arm – Renault Scenic 2. AUTODOCs experter rekommenderar:
Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Varning! Stäng av motorn innan du börjar arbeta – Renault Scenic 2.
Genomför utbytet i följande ordning:
Steg 1
Öppna motorhuven.
Steg 2
Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3
Säkra bilen med kilar.
Steg 4
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 19
Steg 5
Höj bilens främre del och säkra fästdelarna.
Steg 6
Skruva av hjulbultarna.
Utbyte: främre undre arm – Renault Scenic 2. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 7
Ta bort hjulet.
Steg 8
Skrova loss och ta bort fästningarna till hjulbågenskyddet. Använd Torx T20. Använd ett verktyg för panelclips.
Steg 9
Ta bort hjulbågsskyddet.
Steg 10
Skruva loss fästena på den lägre ljudisoleringen. Använd hylsnyckel Nr10.
Steg 11
Ta bort den lägre ljudisoleringen.
Steg 12
Rengör fästningarna på stötfångarens förstärkningsstång och på konsolen. Använd en stålborste. Använd WD-40 aerosol.
AUTODOC rekommenderar:
Utbyte: främre undre arm – Renault Scenic 2. Vänta några minuter efter applicering av sprayen.Använd skyddsglasögon.
Steg 13
Skruva loss fästningarna som kopplar stöttfångarens föstärkingsstångs konsol. Använd hylsnyckel Nr13.
Steg 14
Stötta den undre kylarens stöd för att stoppa den ifrån att falla igenom när du byter ut stötfångarens förstärkningsstång. Använd en hydraulisk domkraft.
Steg 15
Lossa fästningen som kopplar stötfångarens förstärkningsstång till den undre kylarens stöd. Använd hylsnyckel Nr18.
Använd en spärrnyckel.
Steg 16
Skruva loss fästningarna som kopplar stötfångarens föstärkingsstång till underramen. Använd hylsnyckel Nr13.
Använd en spärrnyckel.
Steg 17
Koppla loss och dra åt sidan stötfångarens förstärkningsstång. Använd en kofot.
Steg 18
Gör rent fästenas som ansluter kulleden till styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 19
Skruva loss kulledets fästelement från styrspindeln. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16.
Använd en spärrnyckel.
Steg 20
Ta bort fixdubben.
Steg 21
Koppla loss ABS-sensorns kablar till styrarmen. Använd ett verktyg för panelclips.
Steg 22
Rengör fästningen som kopplar styrarmen till underramen. Använd en stålborste. Använd WD-40 aerosol.
Steg 23
Skruva loss främre stångens fästelement. Använd kombinyckel Nr 18. Använd hylsnyckel NrE16.
Använd en spärrnyckel.
Steg 24
Ta bort fixdubben. Använd en kofot.
Steg 25
Rengör länkarmens fästningar. Använd en stålborste. Använd WD-40 aerosol.
Steg 26
Skruva loss bakre stångens fästelement. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18.
Använd en spärrnyckel.
Steg 27
Ta bort fixdubben.
Steg 28
Avlägsna spaken. Använd en kofot.
Steg 29
Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste.
Steg 30
Installera den nya spaken. Använd en kofot. Använd en gummihammare.
AUTODOC rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 31
Installera det främre fästelementet på armen.
Steg 32
Skruva fast främre stångens fästelement. Använd kombinyckel Nr 18. Använd hylsnyckel NrE16.
Använd en spärrnyckel.
Steg 33
Montera stötfångarens förstärkningsbalk. Använd en kofot.
Steg 34
Skruva in fästningen som kopplar stötfångarens förstärkningsstång till den undre kylarens stöd.
Steg 35
Ta bort stödet ifrån under den undre kylarens stöd.
Utbyte: främre undre arm – Renault Scenic 2. AUTODOC rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 36
Stötta upp stången. Använd en hydraulisk domkraft.
Steg 37
Installer fästningsbulten. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16.
Steg 38
Montera det bakre fästelementet på kontrollarmen.
Steg 39
Skruva fast bakre stångens fästelement. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18.
Steg 40
Höj den hydrauliska domkraften 10-15 cm.
Steg 41
Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.
Steg 42
Dra åt de bakre fästelementet som ansluter armen till karossens hjälpram. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 105 Nm vridmoment.
Steg 43
Dra åt kulledets fästelement. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 62 Nm vridmoment.
Steg 44
Avlägsna stödet underifrån stången.
Utbyte: främre undre arm – Renault Scenic 2. AUTODOCs experter rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 45
Koppla in ABS-sensorns kablage.
Steg 46
Dra åt fästningarna som kopplar stötfångarens förstärkningsstång till underramen. Använd hylsnyckel Nr13.
Använd en spärrnyckel.
Steg 47
Dra åt fästningen som kopplar stötfångarens förstärkningsstång till den lägre kylarens stöd. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 75 Nm vridmoment.
Steg 48
Skruva in fästningarna till stötfångarens förstärkningsstång. Använd hylsnyckel Nr13.
Steg 49
Behandla alla lederna på armen. Använd kopparpasta.
Steg 50
Montera hjulbågsskyddet.
Steg 51
Montera och dra åt fästningarna till hjulbågenskyddet. Använd Torx T20.
Steg 52
Installera den undre ljudisoleringen.
Steg 53
Skruva fast fästena för den nedre ljudisoleringen. Använd hylsnyckel Nr10.
Steg 54
Rengör fälgens monteringssäte. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 55
Installera hjulet.
Utbyte: främre undre arm – Renault Scenic 2. Proffsen rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 56
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 19
Steg 57
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 58
Ta bort domkrafter och kilarna.
Steg 59
Ta bort skärmskyddet.
Steg 60
Stäng motorhuven.
