Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du främre länkarm / främre bärarm på VW PASSAT B6 (3C5) [AUTODOC-LEKTION]

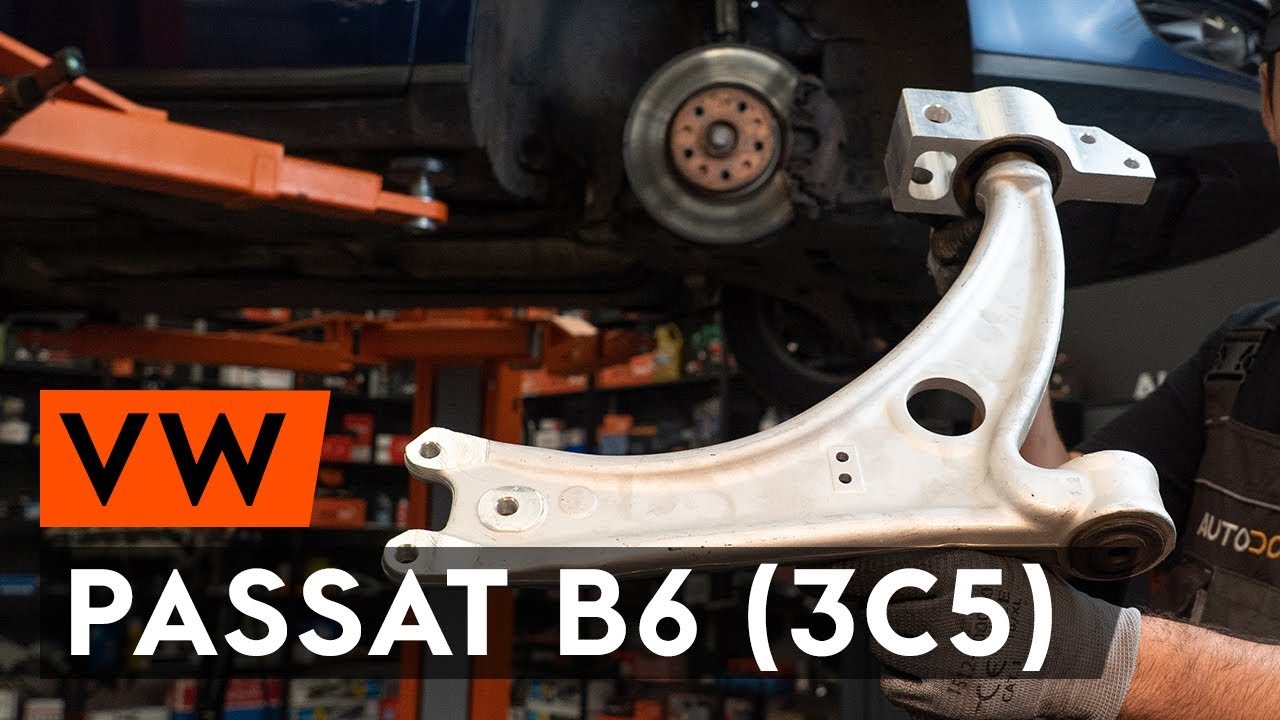

Byta främre undre arm på VW Passat 3C B6 Variant – utbytesguide

Alternativa produkter

Länkarm, hjulupphängning

Utbyte: främre undre arm – VW Passat 3C5. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Hylsa nr.13

                      Hylsa nr.16

                      Hylsa nr.18

                      Torxbit T25

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Svängjärn

                      Kofot

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – Passat Variant B6. AUTODOCs experter rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: främre undre arm – VW Passat B6 3C Variant. Ta följande steg:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: främre undre arm – Passat 3C5. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Lossa fästena på oljetrågets nedre lucka. Använd hylsnyckel Nr13. Använd Torx T25. Använd en spärrnyckel.
Steg 7

Ta bort locket till oljetråget.
Steg 8

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.

AUTODOC rekommenderar:
Utbyte: främre undre arm – Passat B6 3C Variant. Vänta några minuter efter applicering av sprayen.Använd skyddsglasögon.
Steg 9

Skruva loss främre stångens fästelement. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 10

Skruva loss fästet som kopplar ihop länkarmen med karossen. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 11

Skruva loss fästningarna som koppla länkarmen till underredet. Använd hylsnyckel Nr16. Använd en trycknyckel.
Steg 12

Avmontera de bakre fästningarna på länkarmen (2 delar).
Steg 13

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr16. Använd en trycknyckel.
Steg 14

Ta bort de främre fästningarna på länkarmen.
Steg 15

Avmontera de bakre fästningarna på länkarmen.
Steg 16

Avlägsna spaken. Använd en kofot.
Steg 17

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Installera den nya spaken. Använd en kofot.

Utbyte: främre undre arm – VW Passat Variant B6. AUTODOC rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 19

Installera det främre fästelementet på armen.
Steg 20

Skruva fast främre stångens fästelement. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 21

Montera det bakre fästelementet på kontrollarmen (2 delar).
Steg 22

Skruva in bakre fästningarna som kopplar länkarmen till chassit. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 23

Montera det bakre fästelementet på kontrollarmen.

Steg 24

Skruva in bakre fästningarna som kopplar länkarmen till underredet. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 25

Skruva åt fästningarna till kulleden. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 26

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 27

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+180°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 28

Dra åt det bakre fästelementet som ansluter armen till bilens kaross. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+180°

Utbyte: främre undre arm – Passat 3C5. Tips från AUTODOCs experter:
Viktigt! Se till att använda nya fästen.
Steg 29

Dra åt de bakre fästelementet som ansluter armen till karossens hjälpram. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 50 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 30

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 31

Behandla alla lederna på armen. Använd kopparpasta.
Steg 32

Installera om oljetrågets nedre lucka.
Steg 33

Dra åt fästelementen på oljetrågets nedre lucka. Använd hylsnyckel Nr13. Använd Torx T25. Använd en spärrnyckel.
Steg 34

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 35

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: främre undre arm – Passat B6 3C Variant. Tips från AUTODOC:
Vänta ett par minuter efter att du använt aerosolen.
Steg 36

Installera hjulet.

Utbyte: främre undre arm – VW Passat 3C B6 Variant. Proffsen rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 37

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 38

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 39

Ta bort domkrafter och kilarna.
