Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du bak länkarm / bak bärarm på VW PASSAT B6 (3C5) [AUTODOC-LEKTION]

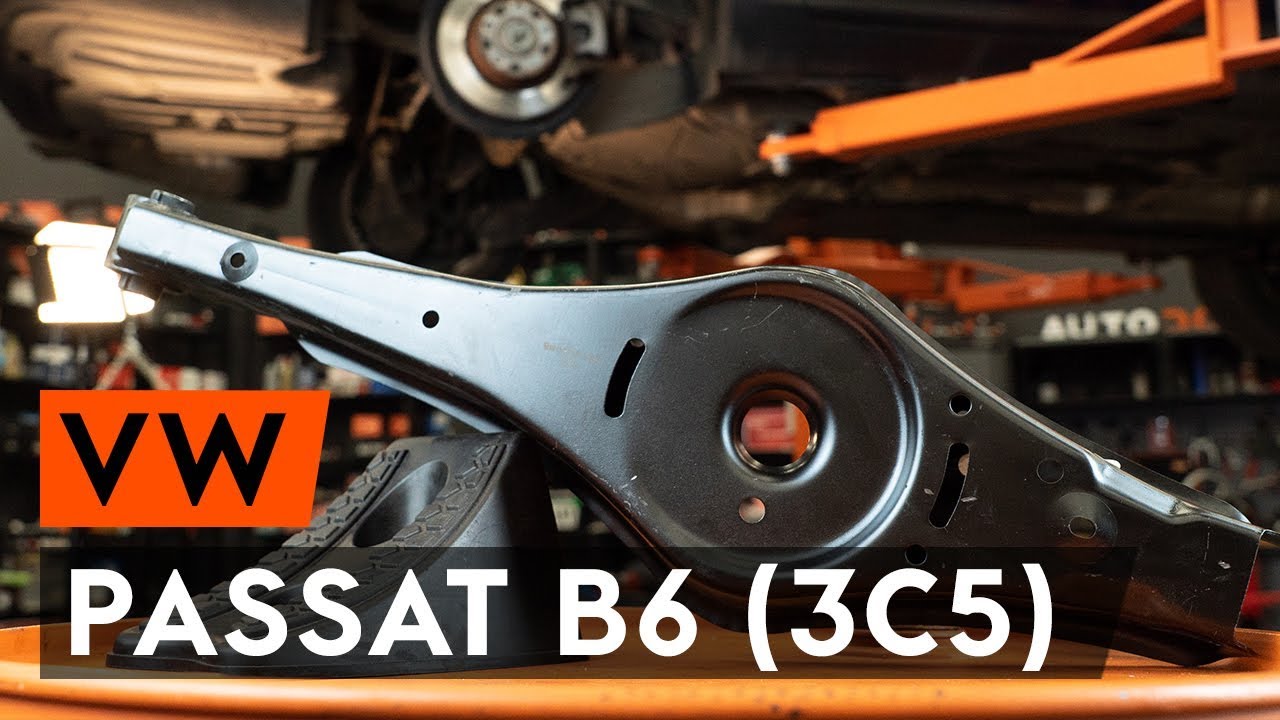

Byta undre tvärgående länkarm i bakre upphängning på VW Passat 3C B6 Variant – utbytesguide

Alla delar du måste byta ut – Länkarm till Passat Variant (3C5) och andra VW-modeller

Länkarm, hjulupphängning

        Länkarm, hjulupphängning till Passat B6 Variant (3C5) Diesel (120 hk)

        Länkarm, hjulupphängning till Passat B6 Variant (3C5) Bensin (115 hk)

        Länkarm, hjulupphängning till Passat B6 Variant (3C5) Bensin (150 hk)

        Länkarm, hjulupphängning till Passat B6 Variant (3C5) Diesel (105 hk)

        Länkarm, hjulupphängning till Passat B6 Variant (3C5) Diesel (140 hk)

        Länkarm, hjulupphängning till Passat B6 Variant (3C5) Bensin (102 hk)

        Länkarm, hjulupphängning till Passat B6 Variant (3C5) Diesel (122 hk)

        Länkarm, hjulupphängning till Passat B6 Variant (3C5) Diesel (136 hk)

        Länkarm, hjulupphängning till Passat B6 Variant (3C5) Diesel (170 hk)

Utbyte: undre tvärgående länkarm i bakre upphängning – VW Passat B6 3C Variant. Lista över verktyg du kommer behöva:

                        Stålborste

                        WD-40 aerosol

                        Brake cleaner

                        Kopparpasta

                        Skiftnyckel Nr18

                        Hylsa nr.18

                        Krafthylsor för fälgar Nr17

                        Spärrnyckel

                        Momentnyckel

                        Hydraulisk transmissions domkraft

                        Hjulkloss

Köp verktyg

Utbyte: undre tvärgående länkarm i bakre upphängning – Passat 3C5. AUTODOC rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Allt arbete bör göras med motorn avstängd.

Utbyte: undre tvärgående länkarm i bakre upphängning – VW Passat Variant B6. Rekommenderad stegföljd:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Passat B6 3C Variant
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Markera camber fästningsbulten.
Steg 8

Skruva loss tryckstångens fästelement från balken. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 9

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 10

Lossa fästet som kopplar ihop styrarmen med den bakre styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 11

Ta bort fixdubben. Använd en kofot.
Steg 12

Avlägsna stödet underifrån stången.

Utbyte: undre tvärgående länkarm i bakre upphängning – VW Passat 3C5. Tips:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 13

Avlägsna fjädern.
Steg 14

Skruva loss fästningarna som kopplar länkarmen till den bakre styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 15

Ta bort fixdubben.
Steg 16

Avlägsna spaken.

Steg 17

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Installera den nya spaken.

Utbyte: undre tvärgående länkarm i bakre upphängning – Passat B6 3C Variant. Tips från AUTODOCs experter:
Använd alltid och enbart bara nya bultar och muttrar vid installation.
Steg 19

Installer fästningsbulten.
Steg 20

Rengör spiralfjäderns monteringsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 21

Montera spiralfjädern ihop med gummifästena.på monteringsfästena.
Steg 22

Stötta upp stången. Använd en kofot. Använd en hydraulisk domkraft.
Steg 23

Installer fästningsbulten.
Steg 24

Skruva fast fästet som förbinder länkarmen med den bakre underramen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.

Utbyte: undre tvärgående länkarm i bakre upphängning – VW Passat Variant B6. AUTODOCs experter rekommenderar:
Justera positionen för justeringsbulten enligt märket.
Steg 25

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: undre tvärgående länkarm i bakre upphängning – Passat 3C5. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 26

Ge stöd åt axeltappen. Använd en hydraulisk domkraft.
Steg 27

Skruva fast tryckstångens fästelement till balken. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 95 Nm vridmoment.
Steg 28

Dra ihop fästningar som kopplar länkarmen till bakre knutleden. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 29

Ta bort stödet underifrån axeltappen.

Utbyte: undre tvärgående länkarm i bakre upphängning – VW Passat B6 3C Variant. Proffsen rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 30

Behandla alla lederna på armen. Använd kopparpasta.
Steg 31

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 32

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: undre tvärgående länkarm i bakre upphängning – Passat 3C5. Vänta några minuter efter applicering av sprayen.
Steg 33

Installera hjulet.

Utbyte: undre tvärgående länkarm i bakre upphängning – VW Passat 3C B6 Variant. Tips från AUTODOC:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 34

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 35

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 36

Ta bort domkrafter och kilarna.
