Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 11
Ta bort bromsbeläggen.
Steg 12
Avlägsna navlagrets skyddslock. Använd en kofot. Använd en hammare.
Vänligen notera!
Vissa bilar är inte utrustade med fälgkapslar.
Steg 13
Skruva loss navlagrets fästen. Använd XZN #16. Använd en trycknyckel.
Steg 14
Skruva loss bromsskivans fästelement. Använd Torx T30. Använd en slagskruvmejsel.
Steg 15
Avlägsna bromsskivan.
Steg 16
Avlägsna navet och lagret ihop, då de är två delar som sitter ihop i en.
Steg 17
Gör rent navlagrets monteringssäte. Använd allrengöringssprej.
Steg 18
Rengör bromsokets anordning från smuts och damm. Använd en stålborste. Använd brake cleaner.
AUTODOC rekommenderar:
Utbyte: hjullager – VW Passat 3C5. Vänta några minuter efter applicering av sprayen.
Steg 19

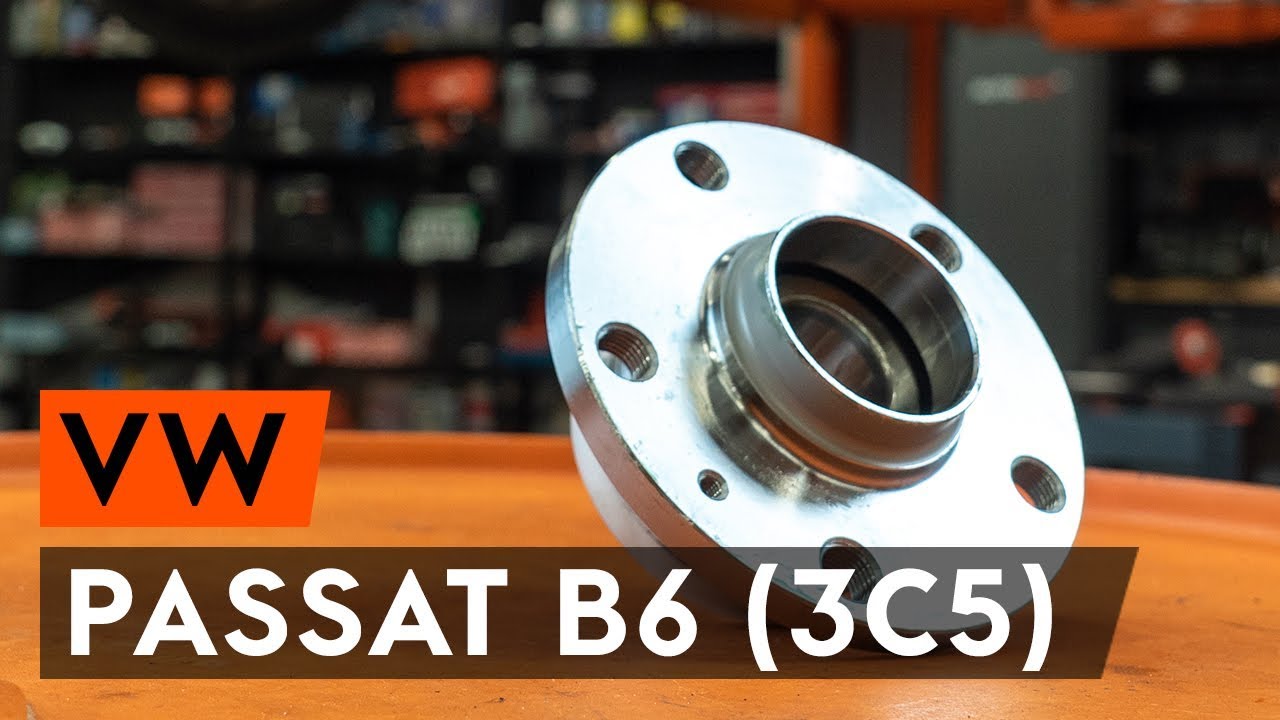

Installera det nya hjulnavet med ett lager.
Steg 20
Behandla bromsnavet där det kommer i kontakt med bromsskivan. Använd kopparpasta.
Steg 21
Installera bromsskivan.
Steg 22
Dra åt bromsskivans fästelement. Använd Torx T30. Använd en momentnyckel. Dra åt den till 4 Nm vridmoment.
Steg 23
Dra åt hjulnavlagrets fästbulten. Använd XZN #16. Använd en momentnyckel. Dra åt den till 200 Nm vridmoment.+180°
AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 24
Installera navlagrets skyddslock. Använd en gummihammare.
Steg 25
Installera bromsbeläggen.
Steg 26
Installera bromsoket och justera den. Använd kombinyckel Nr 15. Använd hylsnyckel Nr13.
Använd en spärrnyckel.
Steg 27
Dra åt fästelementen till bromsoket. Använd kombinyckel Nr 15. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 35 Nm vridmoment.
Steg 28
Koppla i parkeringsbromsens anslutning.
Steg 29
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 30
Rengör ytan på bromsskivorna. Använd brake cleaner.
Utbyte: hjullager – VW Passat Variant B6. Tips från AUTODOC:
Vänta ett par minuter efter att du använt aerosolen.
Steg 31
Installera hjulet.
AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Passat 3C5
Steg 32
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 33
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 34
Ta bort domkrafter och kilarna.
