Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.0 D-4D (ADE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 D-4D (NDE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 (ZZE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

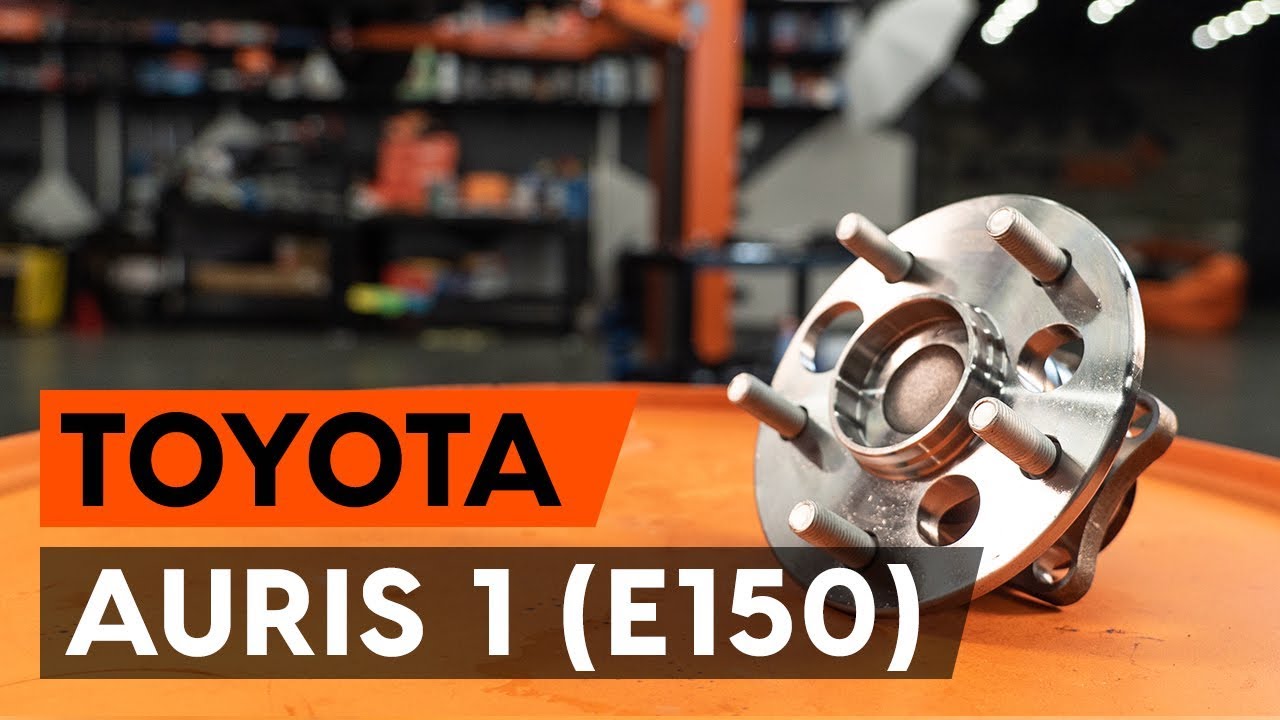

Så byter du bakre hjullager på TOYOTA AURIS 1 (E150) [AUTODOC-LEKTION]

Byta hjullager bak på Toyota Auris E15 – utbytesguide

Alla delar du måste byta ut – Hjullager till AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) och andra TOYOTA-modeller

Hjullagersats

Hjullager

        Hjullagersats till TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_) Bensin (144 hk)

        Hjullagersats till TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.0 D-4D (ADE150_) Diesel (126 hk)

        Hjullagersats till TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 D-4D (NDE150_) Diesel (90 hk)

        Hjullagersats till TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_) Bensin (124 hk)

        Hjullagersats till TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 (ZZE150_) Bensin (97 hk)

        Hjullagersats till TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_) Bensin (101 hk)

        Hjullagersats till TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_) Bensin (132 hk)

        Hjullagersats till TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_) Bensin (147 hk)

        Hjullagersats till TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_) Bensin (99 hk)

Utbyte: hjullager – Toyota Auris E15. Verktyg du kan behöva:

                        Stålborste

                        WD-40 aerosol

                        Universal rengöringsspray

                        Brake cleaner

                        Kopparpasta

                        Hylsa nr.14

                        Skiftnyckel Nr14

                        Skiftnyckel Nr17

                        Krafthylsor för fälgar Nr21

                        Spärrnyckel

                        Momentnyckel

                        Svängjärn

                        Gummiklubba

                        Polygrip tänger

                        Platt Skruvmejsel

                        Kofot

                        Glidhammare

                        Hjulkloss

Köp verktyg

Utbyte: hjullager – Toyota Auris E15. AUTODOC rekommenderar:

Använd aldrig ett lager igen på en Toyota Auris E15 bil.
Utbytet av hjulnavslagret förfarande är det samma på båda däcken på samma axel.
Allt arbete bör göras med motorn avstängd.

Utbyte: hjullager – Toyota Auris E15. Ta följande steg:

Steg 1

Säkra bilen med kilar.

Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 21
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

Utbyte: hjullager – Toyota Auris E15. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Lossa parkeringsbromsens kabel från bromsokets fäste. Använd en vattenpumptång.
Steg 8

Skruva loss bromsokets fästelement. Använd kombinyckel Nr 14. Använd kombinyckel Nr 17.
Steg 9

Sära på bromsbeläggen. Använd en kofot.

Steg 10

Avlägsna bromsoket.

Utbyte: hjullager – Toyota Auris E15. AUTODOCs experter rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.Kontrollera bromsokets bultar, styrpinnar och dammasker. Rengör dessa och byt ut om nödvändigt.
Steg 11

Ta bort bromsbeläggen.
Steg 12

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel Nr14. Använd en trycknyckel. Använd en spärrnyckel.
Steg 14

Avlägsna bromsokets anordning.
Steg 15

Rengör fästningarna till bromsskivan. Använd en stålborste. Använd WD-40 aerosol.
Steg 16

Avlägsna bromsskivan. Använd en gummihammare.
Steg 17

Rengör hjulnavets fäste. Använd en stålborste. Använd WD-40 aerosol.
Steg 18

Rengör kontakten till ABS-sensorn. Använd allrengöringssprej.
Steg 19

Koppla isär kontakten till ABS-sensorn. Använd en plattmejsel.
Steg 20

Koppla loss ABS sensorns kablage.
Steg 21

Skruva loss navlagrets fästen. Använd hylsnyckel Nr14. Använd en spärrnyckel. Använd en trycknyckel.
Steg 22

Avlägsna navet och lagret ihop, då de är två delar som sitter ihop i en. Använd hjulnav-avdragaren med glidhammare.
Steg 23

Gör rent navlagrets monteringssäte. Använd en stålborste.
Steg 24

Installera det nya hjulnavet med ett lager.
Steg 25

Dra åt hjulnavlagrets fästbulten. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 90 Nm vridmoment.

Utbyte: hjullager – Toyota Auris E15. Tips från AUTODOCs experter:
Hjullagerdelen får inte lutas på axeltappen.
Steg 26

Behandla hjulnavlagrets fästen med ett speciellt medel. Använd kopparpasta.
Steg 27

Koppla in ABS-sensorns kablage.
Steg 28

Fästa kontakten till ABS-sensorn.
Steg 29

Behandla bromsnavet där det kommer i kontakt med bromsskivan. Använd kopparpasta.
Steg 30

Installera bromsskivan.
Steg 31

Installera bromsokets anordning.
Steg 32

Dra åt bromsokets anordning. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 57 Nm vridmoment.
Steg 33

Rengör bromsokets anordning från smuts och damm. Använd en stålborste. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: hjullager – Toyota Auris E15. Vänta några minuter efter applicering av sprayen.
Steg 34

Installera bromsbeläggen.
Steg 35

Installera bromsoket och justera den. Använd kombinyckel Nr 17. Använd hylsnyckel Nr14. Använd en momentnyckel. Dra åt den till 35 Nm vridmoment.
Steg 36

Montera parkeringsbromskabeln i fästet till bromsoket.
Steg 37

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 38

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: hjullager – Toyota Auris E15. Tips från AUTODOC:
Vänta ett par minuter efter att du använt aerosolen.
Steg 39

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. Toyota Auris E15
Steg 40

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 21
Steg 41

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 21 Använd en momentnyckel. Dra åt den till 103 Nm vridmoment.
Steg 42

Ta bort domkrafter och kilarna.
