Byta stötdämpare bak på Fiat Bravo 2 – utbytesguide
nedladdningar:
0
Visningar:
1
0
Användare som röstat – 0
Viktigt!
Den här utbytes proceduren kan göras på följande fordon:
FIAT BRAVO II (198) 1.4 16V (198AXS1B),
FIAT BRAVO II (198) 1.6 D Multijet (198AXM1B),
FIAT BRAVO II (198) 1.9 D Multijet (198AXD1A),
FIAT BRAVO II (198) 1.4 LPG (198AXA1B),
FIAT BRAVO II (198) 1.4 T-Jet (198257),
FIAT BRAVO II (198) 2.0 D Multijet (198AXPIB),
FIAT BRAVO II (198) 1.9 D Multijet (198AXB1A),
FIAT BRAVO II (198) 1.9 D Multijet (198AXC1B),
FIAT BRAVO II (198) 1.4 (198AXA1B),
FIAT BRAVO II (198) 1.4 T-Jet (198AXG1B),
FIAT BRAVO II (198) 1.4 T-Jet (198AXF1B),
FIAT BRAVO II (198) 1.6 D Multijet (198AXL1B),
FIAT BRAVO II (198) 1.9 D Multijet (198AXE1A),
FIAT BRAVO II (198) 2.0 D Multijet (198AXN1B)
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.

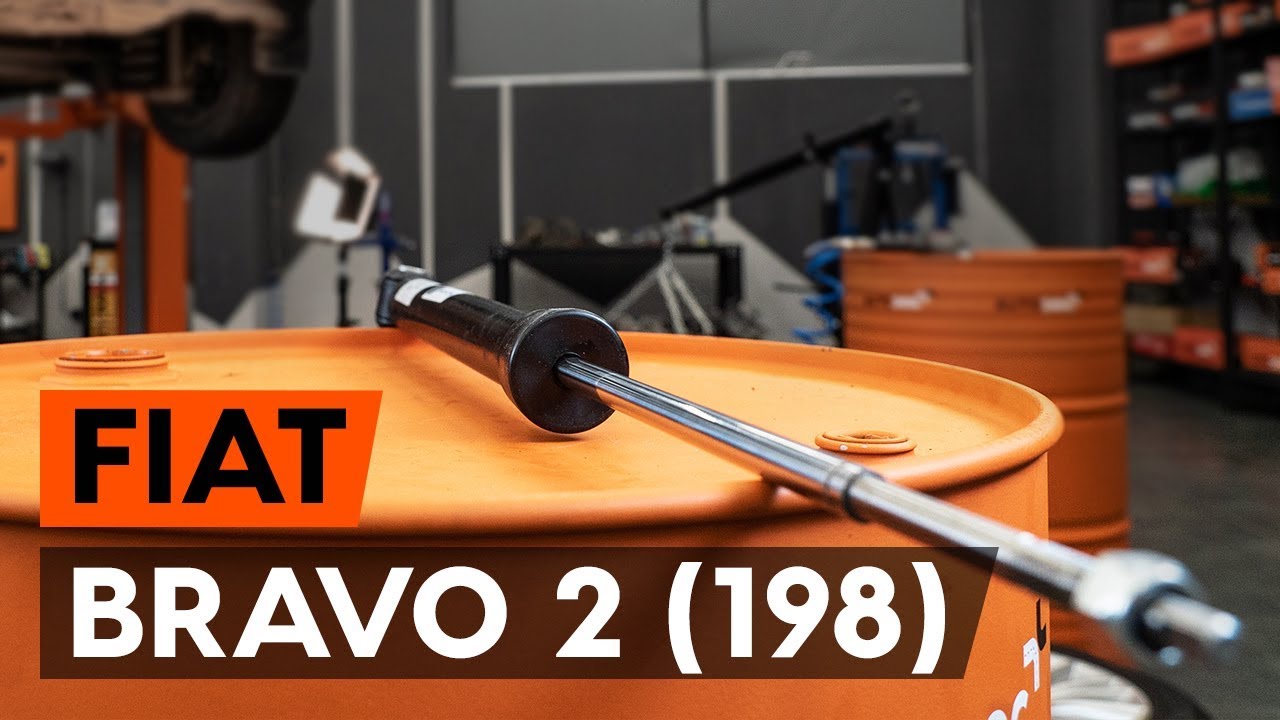

Så byter du stötdämpare bak på FIAT BRAVO 2 (198) [AUTODOC-LEKTION]
Alla delar du måste byta ut – Stötdämpare till BRAVO II (198) och andra FIAT-modeller
Utbyte: stötdämpare – Fiat Bravo 2. AUTODOCs experter rekommenderar:
Båda bakre fjäderben måste bytas samtidigt.
Förfarandet för utbytet är den samma för vänster bakre och höger bakre stötdämpare.
Notera: allt arbete med bilen – Fiat Bravo 2 – bör göras medan motorn är avstängd.
Genomför utbytet i följande ordning:
Steg 1
Öppna bagageluckan.
Steg 2
Ta bort monteringslocket från övre fästelementet till stötdämparen.
Steg 3
Lossa det övre fästelementet från stötdämparen. Använd kombinyckel Nr 17. Använd låstänger.
Steg 4
Säkra bilen med kilar.
Steg 5
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 6
Höj bilens bakre del och säkra fästdelarna.
Steg 7
Skruva av hjulbultarna.
Utbyte: stötdämpare – Fiat Bravo 2. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 8
Ta bort hjulet.
Steg 9
Stöd den bakre fjädringsbenet. Använd en hydraulisk domkraft.
Steg 10
Rengör fästena till stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 11
Skruva loss de nedre fästelementen från stötdämparen. Använd hylsnyckel Nr19. Använd en trycknyckel.
Steg 12
Skruva loss övre fästelementet från stötdämparen.
Steg 13
Ta bort fixdubben. Använd hylsnyckel Nr19.
Steg 14
Avlägsna stötdämparen.
Steg 15
Avlägsna stötdämparens dammskyddshylsa från stötstoppet.
Utbyte: stötdämpare – Fiat Bravo 2. Tips:
Kontrollera stötdämparens dammskyddshylsa och stötstoppet och byt ut dem vid behov.Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 16
Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 17
Lägg stötdämparen i hjulhuset och dra åt den.
Steg 18
Installer fästningsbulten.
Steg 19
Skruva in de lägre fästningarna för stötdämparen. Använd hylsnyckel Nr19.
Steg 20
Höj den hydrauliska domkraften 10-15 cm.
Steg 21
Dra åt stötdämparens nedre fästelement. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 22
Avlägsna monteringen från nedre bakaxelns balk.
AUTODOC rekommenderar:
Utbyte: stötdämpare – Fiat Bravo 2. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 23
Installera hjulet.
Utbyte: stötdämpare – Fiat Bravo 2. Tips:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 24
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 25
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 26
Ta bort domkrafter och kilarna.
Steg 27
Dra åt stötdämparens övre fästen. Använd kombinyckel Nr 17. Använd låstänger. Använd en momentnyckel. Dra åt den till 25 Nm vridmoment.
