Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.2 LPG (169CXF1A), FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.2 LPG (169.AXB1A) … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du stötdämpare bak på FIAT PANDA (169) [AUTODOC-LEKTION]

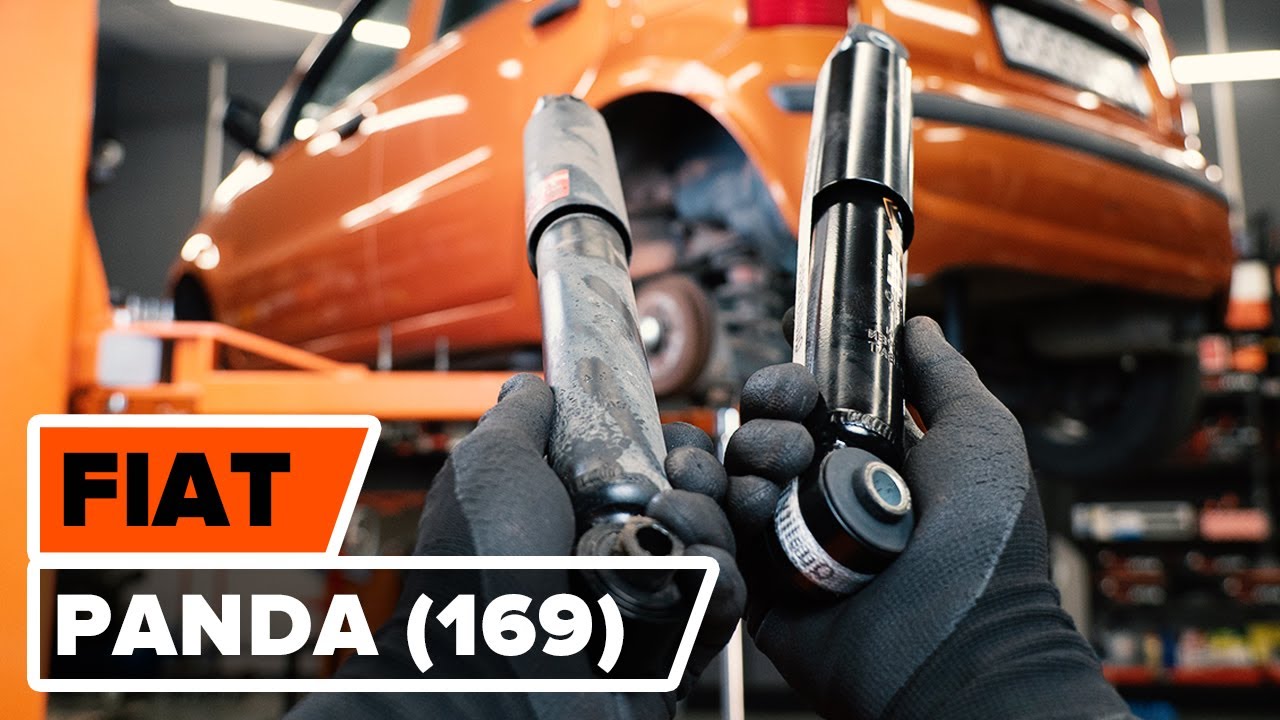

Byta stötdämpare bak på Fiat Panda 169 – utbytesguide

Alla delar du måste byta ut – Stötdämpare till PANDA (169) och andra FIAT-modeller

Stötdämpare

Fjäderben

        Stötdämpare till FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A) Bensin (69 hk)

        Stötdämpare till FIAT PANDA (169) 1.2 LPG (169CXF1A) Bensin/motorgas (LPG) (69 hk)

        Stötdämpare till FIAT PANDA (169) 1.1 (169.AXA1A) Bensin (54 hk)

        Stötdämpare till FIAT PANDA (169) 1.3 D Multijet (169.AXC1A) Diesel (70 hk)

        Stötdämpare till FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A) Diesel (75 hk)

        Stötdämpare till FIAT PANDA (169) 1.2 LPG (169.AXB1A) Bensin/motorgas (LPG) (60 hk)

Utbyte: stötdämpare – Fiat Panda 169. Verktyg du kan behöva:

                        Stålborste

                        WD-40 aerosol

                        Kopparpasta

                        Momentnyckel

                        Hylsa nr.15

                        Hylsa nr.16

                        Hylsa nr.19

                        Krafthylsor för fälgar Nr17

                        Spärrnyckel

                        Hydraulisk transmissions domkraft

                        Hjulkloss

Köp verktyg

Utbyte: stötdämpare – Fiat Panda 169. AUTODOCs experter rekommenderar:

Båda bakre stötdämpare måste bytas samtidigt.
Utbytesproceduren är likadan för vänster och höger stötdämpare på bakvagnen.
Notera: allt arbete med bilen – Fiat Panda 169 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. Fiat Panda 169
Steg 5

Ta bort hjulet.
Steg 6

Rengör fästena till stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Stöd den bakre fjädringsbenet. Använd en hydraulisk domkraft.
Steg 8

Skruva loss övre fästelementet från stötdämparen. Använd hylsnyckel Nr15. Använd en spärrnyckel.
Steg 9

Ta bort fixdubben.
Steg 10

Skruva loss de nedre fästelementen från stötdämparen. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 11

Ta bort fixdubben.
Steg 12

Avlägsna stötdämparen.
Steg 13

Rengör stötdämparnas monteringsfästen. Använd en stålborste. Använd WD-40 aerosol.

Utbyte: stötdämpare – Fiat Panda 169. Tips från AUTODOCs experter:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 14

Sätt tillbaka stötdämparen i hjulhuset och säkra den.

AUTODOC rekommenderar:
Fiat Panda 169 – Håll i stötdämparen medan du skruvar fast fästbultarna för att undvika skador.
Steg 15

Installer fästningsbulten.
Steg 16

Skruva fast de övre fästningarna till stötdämparen. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 17

Installer fästningsbulten.
Steg 18

Skruva in de lägre fästningarna för stötdämparen. Använd hylsnyckel Nr19. Använd en spärrnyckel.
Steg 19

Höj den hydrauliska domkraften 10-15 cm.
Steg 20

Dra åt stötdämparens nedre fästelement. Använd hylsnyckel Nr19. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.
Steg 21

Dra åt stötdämparens övre fästen. Använd hylsnyckel Nr15. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.
Steg 22

Avlägsna monteringen från nedre bakaxelns balk.

AUTODOC rekommenderar:
Utbyte: stötdämpare – Fiat Panda 169. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 23

Behandla stötdämparens fästningar. Använd kopparpasta.
Steg 24

Rengör fälgens monteringssäte. Använd en stålborste.
Steg 25

Behandla ytan där hjulfälgen kommer i kontakt med bromstrumman. Använd kopparpasta.
Steg 26

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. Fiat Panda 169
Steg 27

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 28

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 98 Nm vridmoment.
Steg 29

Ta bort domkrafter och kilarna.
