Den här utbytes proceduren kan göras på följande fordon:
BMW X3 (E83) xDrive 20 d,
BMW X3 (E83) xDrive 30 d,
BMW X3 (E83) 3.0 i xDrive,
BMW X3 (E83) 2.5 i,
BMW X3 (E83) 3.0 d,
BMW X3 (E83) 2.0 d,
BMW X3 (E83) 2.0 i,
BMW X3 (E83) 3.0 d,
BMW X3 (E83) 3.0 si,
BMW X3 (E83) 2.5 si,
BMW X3 (E83) 3.0 sd,
BMW X3 (E83) xDrive 20 i,
BMW X3 (E83) xDrive 20 d,
BMW X3 (E83) xDrive 18 d,
BMW X3 (E83) xDrive 30 d,
BMW X3 (E83) 2.5 i,
BMW X3 (E83) xDrive 18 d,
BMW X3 (E83) 3.0 i,
BMW X3 (E83) 3.0 si,
BMW X3 (E83) 3.0 d
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.

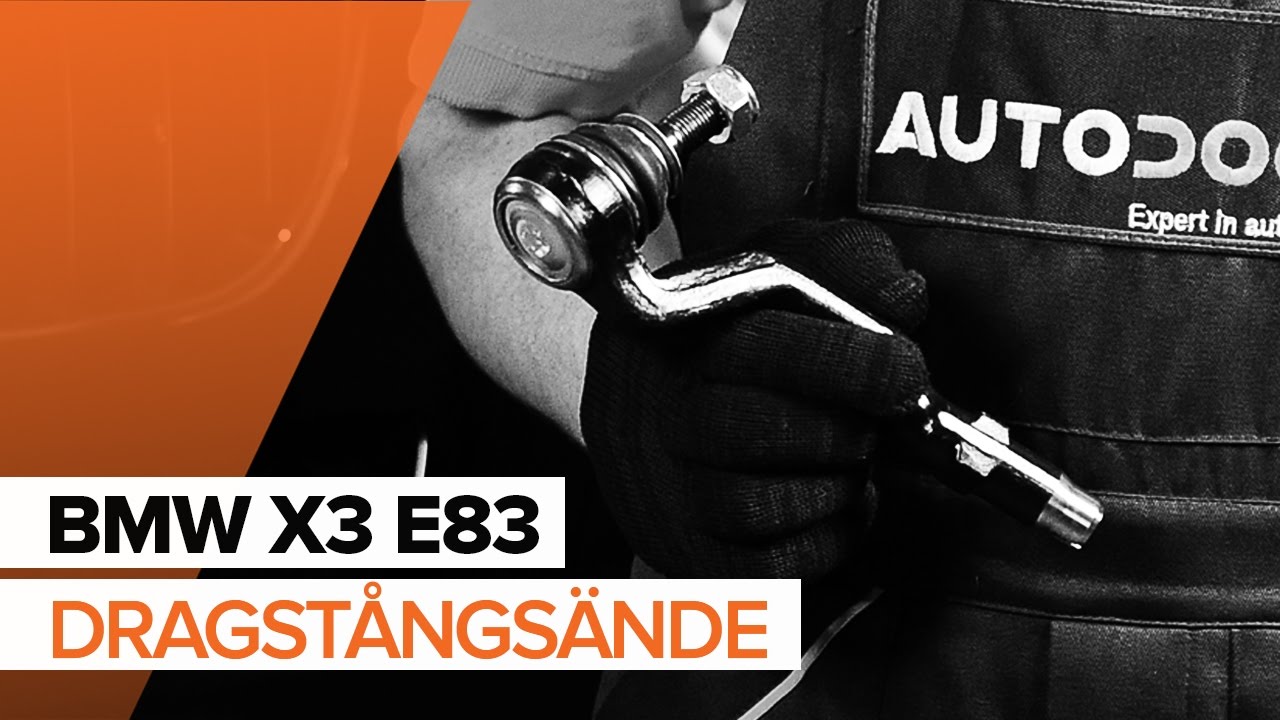

Så byter du dragstångsände på BMW X3 E83 [GUIDE]
Alla delar du måste byta ut – Styrled till X3 (E83) och andra BMW-modeller
Förfarande för utbytet av höger och vänster styrstagsände är desamma.
Använd alltid och enbart bara nya bultar och muttrar vid installation.
Allt arbete bör göras med motorn avstängd.
Utbyte: styrled – BMW X3 E83. Använd följande procedur:
Steg 1
Säkra bilen med kilar.
Steg 2
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3
Höj bilens främre del och säkra fästdelarna.
Steg 4
Skruva av hjulbultarna.
AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. BMW X3 E83
Steg 5
Ta bort hjulet.
Steg 6
Lossa på låsmuttern som håller fast parallellstagsänden med parallellstaget. Använd kombinyckel Nr 24. Använd en hammare.
Steg 7
Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 8
Vid demontering så ska du märka eller mäta exakta positionen för kulledet på parallellstaget eller räkna antalet varv för att förhindra feljustering efteråt. Använd ett skjutmått.
Steg 9
Skruva loss fästmuttern från styrspindelns ände. Använd hylsnyckel Nr22.
Använd en spärrnyckel.
Steg 10
Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare. Använd en hammare.
Steg 11
Skruva loss änden från parallellstaget. Använd kombinyckel Nr 13. Använd kombinyckel Nr 21.
Steg 12
Rengör monteringsställen av styrstagetsände. Använd en stålborste. Använd WD-40 aerosol.
Steg 13
Behandla monteringsställen av styrstagetsände med ett specialmedel. Använd kopparpasta.
Steg 14
Skruva fast en ny parallellstagsände.
Utbyte: styrled – BMW X3 E83. AUTODOC rekommenderar:
När du ska installera tillbaka parallellstagsänden så ska du vrida den lika många varv eller låta den få samma gänglängd som du märkte eller mätte upp förut.
Steg 15
Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 16
Dra åt parallellstagsändens låsmutter. Använd kombinyckel Nr 13. Använd kombinyckel Nr 24. Använd en momentnyckel. Dra åt den till 51 Nm vridmoment.
Steg 17
Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 80 Nm vridmoment.
Steg 18
Behandla fästningarna som kopplar styrstagsänden till styrspindeln. Använd kopparpasta.
Steg 19
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 20
Rengör ytan på bromsskivorna. Använd brake cleaner.
AUTODOC rekommenderar:
Utbyte: styrled – BMW X3 E83. Vänta några minuter efter applicering av sprayen.
Steg 21
Installera hjulet.
Utbyte: styrled – BMW X3 E83. Tips:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 22
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 23
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 130 Nm vridmoment.
Utbyte: styrled – BMW X3 E83. Tips från AUTODOCs experter:
Kontrollera och justera hjulens läge vid behov.
Steg 24
Ta bort domkrafter och kilarna.
