Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
BMW 5 Sedan (E39) 520i, BMW 5 Sedan (E39) 525tds, BMW 5 Sedan (E39) 523i, BMW 5 Sedan (E39) 528i, BMW 5 Sedan (E39) 540i, BMW 5 Sedan (E39) 535i, BMW 5 Sedan (E39) 525 td, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) M5, BMW 5 Sedan (E39) 535i, BMW 5 Sedan (E39) 520 d, BMW 5 Sedan (E39) 525 d, BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) 525 i, BMW 5 Sedan (E39) 530 i … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du bak länkarm / bak bärarm på BMW 520i (E39) [AUTODOC-LEKTION]

Byta bakre övre arm på BMW E39 – utbytesguide

Alternativa produkter

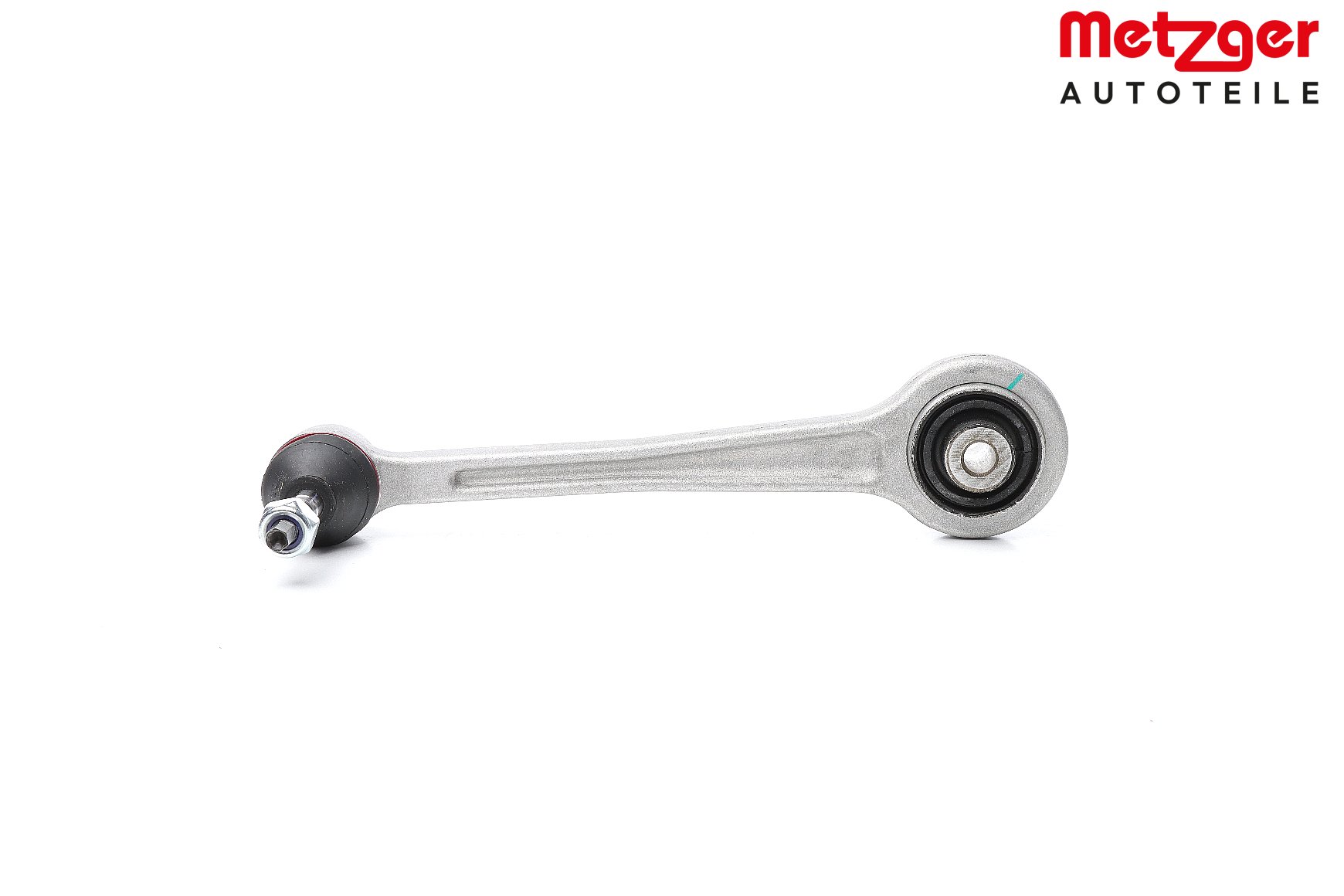

Länkarm, hjulupphängning

Utbyte: bakre övre arm – BMW E39. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr 16

                      Skiftnyckel Nr 22

                      Hylsa nr.10

                      Hylsa nr.16

                      Hylsa nr.22

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: bakre övre arm – BMW E39. Proffsen rekommenderar:

Förfarandet för utbytet är detsamma för högersida som vänster länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: bakre övre arm – BMW E39. Ta följande steg:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens bakre del och säkra fästdelarna.
Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet medan du skruvar loss fästbultarna. BMW E39
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Koppla loss ABS sensorns kablage.
Steg 8

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 9

Skruva loss fästet som förbinder länkarmen med den bakre axeltappen. Använd kombinyckel Nr 22. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 10

Skruva loss tryckstångens fästelement från balken. Använd kombinyckel Nr 16.
Steg 11

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 12

Ta bort fixdubben.
Steg 13

Avlägsna övre styrarmen.
Steg 14

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 15

Montera fast övre styrarmen.

Utbyte: bakre övre arm – BMW E39. AUTODOC rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 16

Installer fästningsbulten.
Steg 17

Skruva i fästelementet som ansluter styrarmen till den bakre styrspindeln. Använd kombinyckel Nr 22. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 18

Dra åt fästet som förbinder bärarmen med den bakre axeltappen. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 142 Nm vridmoment.
Steg 19

Skruva i fästet som kopplar ihop styrarmen med hjälpramen. Använd kombinyckel Nr 16.
Steg 20

Skruva fast tryckstångens fästelement till balken. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 21

Koppla in ABS-sensorns kablage.
Steg 22

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
BMW E39 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 23

Behandla alla lederna på armen. Använd kopparpasta.
Steg 24

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 25

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: bakre övre arm – BMW E39. Tips från AUTODOC:
Vänta ett par minuter efter att du använt aerosolen.
Steg 26

Installera hjulet.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar fast fästbultarna på bilen för att undvika skador. BMW E39
Steg 27

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 28

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 29

Ta bort domkrafter och kilarna.
