Den här utbytes proceduren kan göras på följande fordon:
VW GOLF III (1H1) 1.9 TD, GTD,
VW GOLF III (1H1) 1.9 TDI,
VW GOLF III (1H1) 1.4,
VW GOLF III (1H1) 1.6,
VW GOLF III (1H1) 1.8,
VW GOLF III (1H1) 1.8,
VW GOLF III (1H1) 2.0,
VW GOLF III (1H1) 1.4,
VW GOLF III (1H1) 1.3
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.

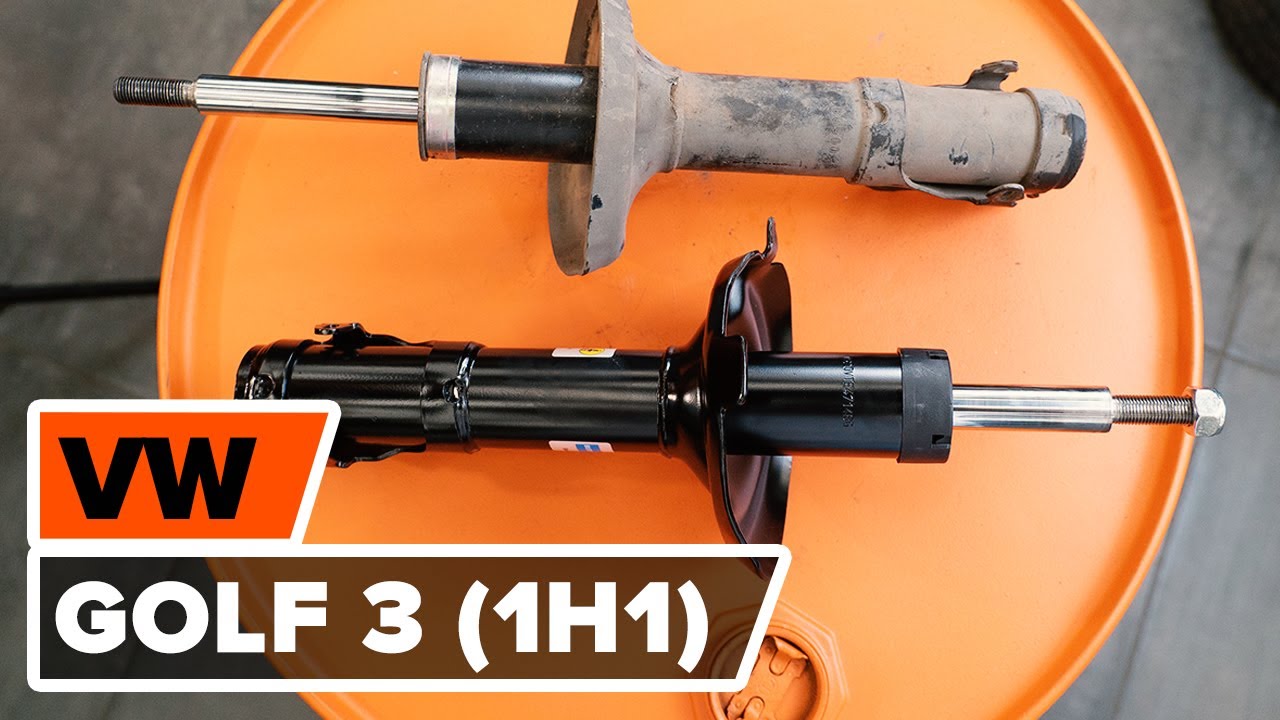

Så byter du ett fjäderben fram på VOLKSWAGEN GOLF 3 (1H1) [AUTODOC-LEKTION]
Alla delar du måste byta ut – Stötdämpare till GOLF III (1H1) och andra VW-modeller
Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.
Utbyte: fjäderben – VW Golf 3. Använd följande procedur:
Steg 1
Öppna motorhuven.
Steg 2
Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3
Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 4
Lossa på de övre fästena på stötdämparen fästningar. Använd HEX Nr. H6. Använd hylsnyckel Nr21.
Använd en spärrnyckel.
Steg 5
Säkra bilen med kilar.
Steg 6
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 7
Höj bilens främre del och säkra fästdelarna.
Steg 8
Skruva av hjulbultarna.
Utbyte: fjäderben – VW Golf 3. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 9
Ta bort hjulet.
Steg 10
Rengör fästena på hållaren som förbinder bromsslangen med fjäderbenet. Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 11
Skruva loss bromsslangens fästelement från stötdämparen. Använd hylsnyckel Nr10.
Använd en spärrnyckel.
Steg 12
Koppla loss bromsslangens monteringshållare.
Steg 13
Skruva loss fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18.
Använd en spärrnyckel.
Steg 14
Stötta upp stången. Använd en hydraulisk domkraft.
Steg 15
Ta bort fästbultarna.
Steg 16
Koppla loss styrspindeln från fjäderbenet.
Steg 17
Skruva loss toppfsäten från stötdämparens montering.
AUTODOC rekommenderar:
VW Golf 3 – Håll i fjäderbenet när du skruvar loss fästbultarna för att undvika skador.
Steg 18
Avlägsna fjäderbenet.
Steg 19
Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.
Utbyte: fjäderben – VW Golf 3. Tips från AUTODOCs experter:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 20
Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 21
Komprimera fjädern.
Steg 22
Avlägsna fjäderbenets ställmutter. Använd kombinyckel Nr 21. Använd en 14,5 mm mutterhylsa för fjäderben.
Använd en spärrnyckel.
Steg 23
Avlägsna fjäderbenets övre anordning.
Steg 24
Lossa spiralfjädern.
Steg 25
Avlägsna fjädern.
Steg 26
Avlägsna stötdämparens dammskyddshylsa från stötstoppet.
AUTODOC rekommenderar:
Utbyte: fjäderben – VW Golf 3. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 27
Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 28
Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 29
Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 30
Installera fjädern på stötdämparen.
Steg 31
Komprimera fjädern.
Steg 32
Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 33
Dra åt muttern på stötdämparens kolvstång. Använd kombinyckel Nr 21. Använd en 14,5 mm mutterhylsa för fjäderben. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
För att undvika skador, håll i stötdämparen när du skruvar fast bultarna.
Steg 40
Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 41
Justera fjäderbenet på styrspindeln.
Steg 42
Montera fästningsbolten.
Steg 43
Skruva fast fästena som kopplar ihop fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 44
Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 95 Nm vridmoment.
Steg 45
Avlägsna stödet underifrån stången.
AUTODOC rekommenderar:
Utbyte: fjäderben – VW Golf 3. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 46
Rengör bromsslangens monteringsfäste. Använd en stålborste. Använd WD-40 aerosol.
Steg 47
Skruva fast bromsslangens fästelement.
Steg 48
Dra åt bromsslangens fästelement på stötdämparen. Använd hylsnyckel Nr10. Använd en momentnyckel. Dra åt den till 13 Nm vridmoment.
Steg 49
Behandla stötdämpar fästena. Använd kopparpasta.
Steg 50
Rengör fälgens monteringssäte. Använd en stålborste.
Steg 51
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 52
Rengör ytan på bromsskivorna. Använd brake cleaner.
AUTODOC rekommenderar:
Utbyte: fjäderben – VW Golf 3. Vänta några minuter efter applicering av sprayen.
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 54
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 55
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 56
Ta bort domkrafter och kilarna.
Steg 57
Dra åt fjäderstöttans monterings övre fästelement. Använd HEX Nr. H6. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 58
Behandla det övre fästet på fjäderbenslagringens fattning. Använd kopparpasta.
Steg 59
Ta bort skärmskyddet.
Steg 60
Stäng motorhuven.
