Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

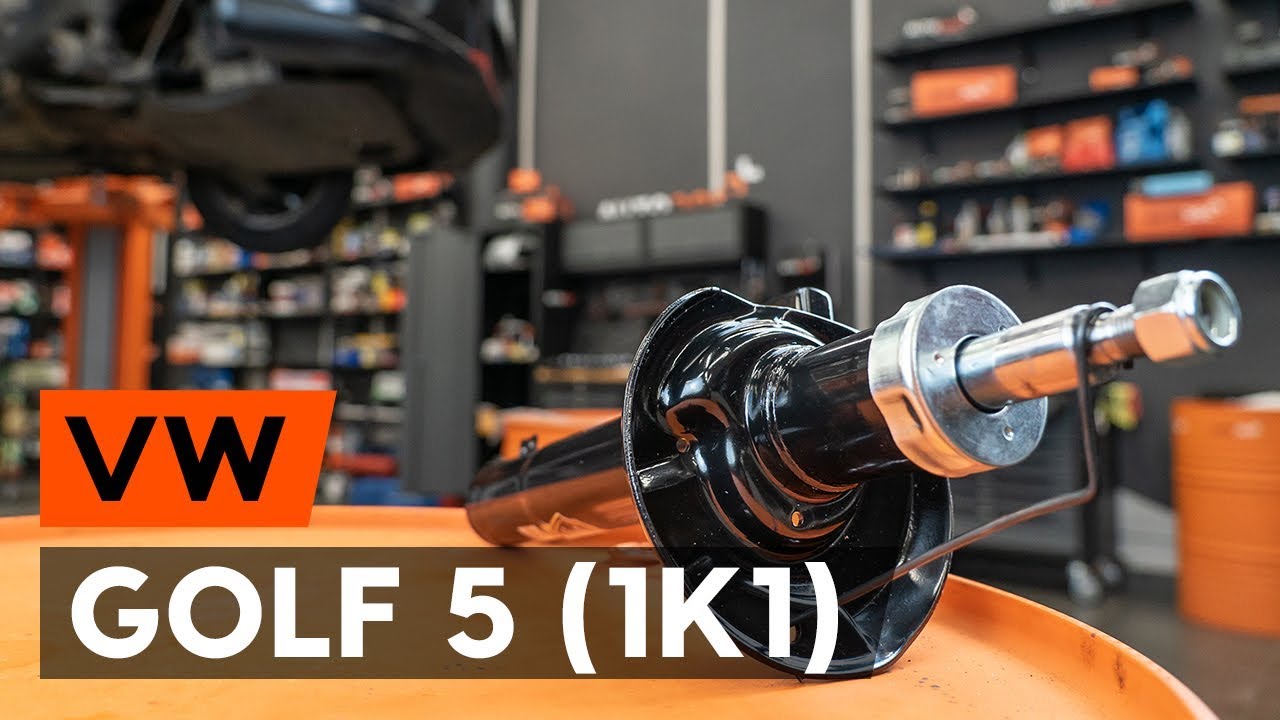

Utbyte: fjäderben – VW Golf 5. Använd följande procedur:
Steg 1
Öppna motorhuven.
Steg 2
Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3
Avlägsna skyddet till torkardiket.
Steg 4
Lyft upp torkardikets skydd.
Steg 5
Rengör fästelementen på det övre fästet på fjäderbenet. Använd WD-40 aerosol.
Steg 6
Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr13.
Använd en spärrnyckel.
Steg 7
Säkra bilen med kilar.
Steg 8
Lossa hjulnavets fäste. Använd hylsnyckel Nr27. Använd en trycknyckel.
Steg 9
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 10
Höj bilens främre del och säkra fästdelarna.
Steg 11
Skruva av hjulbultarna.
Utbyte: fjäderben – VW Golf 5. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 12
Ta bort hjulet.
Steg 13
Koppla loss kablarna och bromsslangen från stötdämparens montering. Använd en kofot.
Steg 14
Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 15
Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 16
Skruva loss muttern och avlägsna krängningshämmaren från stötdämparen. Använd hylsnyckel Nr18.
Använd en spärrnyckel.
Steg 17
Avlägsna krängningshämmarlänken.
Steg 18
Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd XZN #12.
Använd en spärrnyckel. Använd en trycknyckel.
Steg 19
Ta bort fixdubben.
Steg 20
Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
AUTODOC rekommenderar:
Utbyte: fjäderben – VW Golf 5. Vänta några minuter efter applicering av sprayen.Använd skyddsglasögon.
Steg 21
Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr16. Använd en trycknyckel.
Steg 22
Koppla loss sfäriska ledet från armen.
Steg 23
Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd hylsnyckel Nr27.
Steg 24
Ta bort fixdubben.
Steg 25
Avlägsna drivaxeln.
Steg 26
Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 27
Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 28
Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen.
Använd en spärrnyckel.
Steg 29
Koppla loss styrspindeln från fjäderbenet.
Steg 30
Skruva loss toppfsäten från stötdämparens montering.
AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. VW Golf 5
Steg 31
Avlägsna fjäderbenet.
Steg 32
Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.
Utbyte: fjäderben – VW Golf 5. Tips från AUTODOC:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 33
Komprimera fjädern.
Steg 34
Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 35
Avlägsna fjäderbenets ställmutter. Använd HEX Nr. H6. Använd hylsnyckel Nr21.
Använd en spärrnyckel.
Steg 36
Avlägsna fjäderbenets övre anordning.
Steg 37
Lossa spiralfjädern.
Steg 38
Avlägsna stötdämparens dammskyddshylsa från stötstoppet.
AUTODOC rekommenderar:
Utbyte: fjäderben – VW Golf 5. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 39
Avlägsna fjädern.
Steg 40
Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.
Utbyte: fjäderben – VW Golf 5. Tips från AUTODOC:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 41
Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 42
Installera fjädern på stötdämparen.
Steg 43
Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 44
Komprimera fjädern.
Steg 45
Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 46
Dra åt muttern på stötdämparens kolvstång. Använd HEX Nr. H6. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 47
Sluta komprimera fjädern.
Steg 48
Ta bort det monterade fjäderbenet.
Steg 49
Installera fjäderbenet inne i hjulhuset.
Steg 50
Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.
AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. VW Golf 5
Steg 51
Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 52
Justera fjäderbenet på styrspindeln.
Steg 53
Installer fästningsbulten.
Steg 54
Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr18. Använd XZN #12.
Använd en spärrnyckel.
Steg 55
Avlägsna stöder under styrspindeln.
AUTODOC rekommenderar:
Utbyte: fjäderben – VW Golf 5. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 56
Rengör krysskilarna på drivaxelns drivknut. Använd en stålborste. Använd WD-40 aerosol.
Steg 57
Montera drivaxeln i hjulnavet.
Steg 58
Sätt fast kulledet på länkarmen.
Steg 59
Dra åt kulledets fästelement. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 60
Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+90°
AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 61
Installera den tvärgående krängningshämmarlänken.
Steg 62
Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr18. Använd kombinyckel Nr17. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 63
Fäst bromsslangen på fjäderbenet. Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan.
Steg 64
Montera och dra åt drivaxelbulten. Använd hylsnyckel Nr27.
Steg 65
Behandla stötdämpar fästena. Behandla alla lederna på armen. Använd kopparpasta.
Steg 66
Rengör ytan på bromsskivorna. Använd en stålborste.
Steg 67
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 68
Rengör ytan på bromsskivorna. Använd brake cleaner.
Utbyte: fjäderben – VW Golf 5. Tips från AUTODOCs experter:
Vänta ett par minuter efter att du använt aerosolen.
