Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
VW GOLF VI (5K1) 1.6 MultiFuel, VW GOLF VI (5K1) 2.0 R 4motion, VW GOLF VI (5K1) 1.2 TSI, VW GOLF VI (5K1) 2.0 GTi, VW GOLF VI (5K1) 1.4, VW GOLF VI (5K1) 1.6, VW GOLF VI (5K1) 1.4 TSI, VW GOLF VI (5K1) 1.4 TSI, VW GOLF VI (5K1) 2.0 TDI, VW GOLF VI (5K1) 2.0 TDI, VW GOLF VI (5K1) 2.0 TDI, VW GOLF VI (5K1) 1.6 BiFuel, VW GOLF VI (5K1) 2.0 GTi, VW GOLF VI (5K1) 1.6 TDI, VW GOLF VI (5K1) 2.0 TDI 4motion, VW GOLF VI (5K1) 2.0 TDI, VW GOLF VI (5K1) 1.2 TSI, VW GOLF VI (5K1) 2.0 R 4motion, VW GOLF VI (5K1) 1.6 TDI, VW GOLF VI (5K1) 1.8 TSI, VW GOLF VI (5K1) Blue E-Motion, VW GOLF VI (5K1) 2.5 … Visa mer

Ordningen kan variera något beroende på bilens utformning.

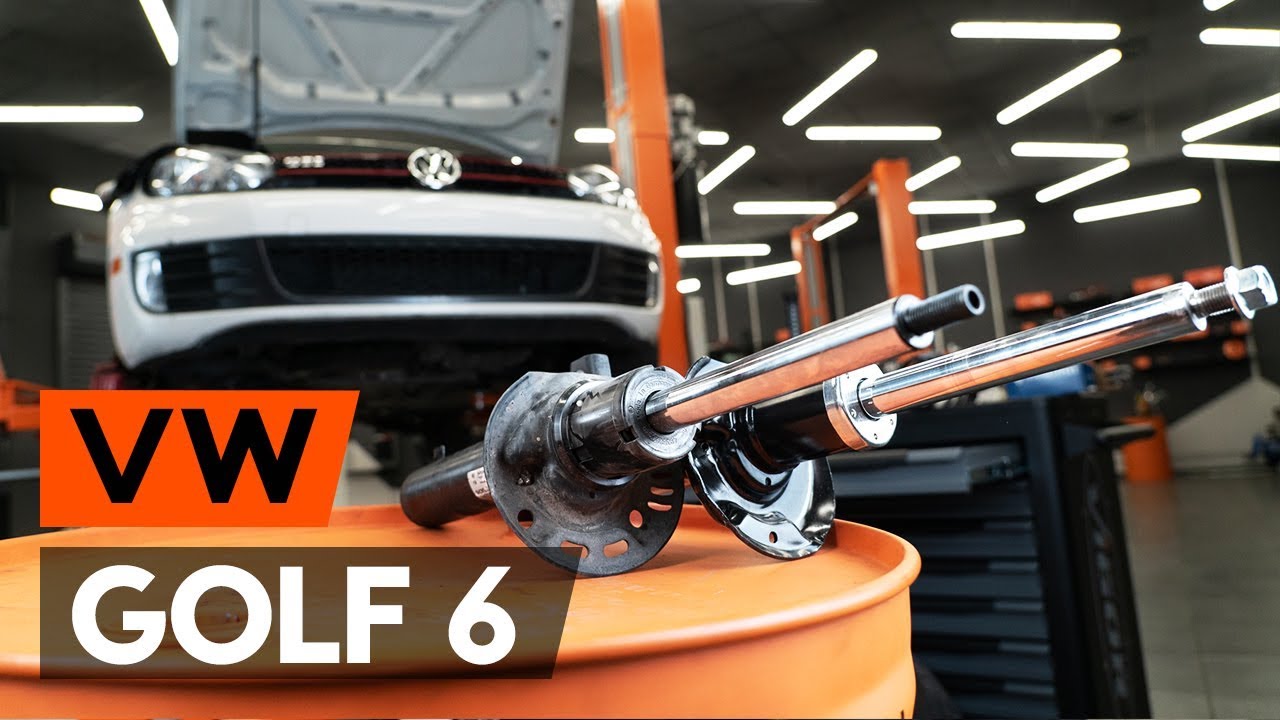

Hur man byter ut ett fjäderben fram på VW GOLF 6 (5K1) [GUIDE AUTODOC]

Byta fjäderben fram på VW Golf 6 – utbytesguide

Alla delar du måste byta ut – Stötdämpare till GOLF VI (5K1) och andra VW-modeller

Alternativa produkter

Stötdämpare

SKSA-0133091 STARK Stötdämpare

263,57 SEK

Butik

SKSA-01334106 STARK Stötdämpare

431,56 SEK

Butik

SKSA-0132747 STARK Stötdämpare

496,79 SEK

Butik

SKSA-0130512 STARK Stötdämpare

609,92 SEK

Butik

SKSA-0132842 STARK Stötdämpare

609,92 SEK

Butik

SKSA-0130005 STARK Stötdämpare

653,72 SEK

Butik

SKSA-0132657 STARK Stötdämpare

653,72 SEK

Butik

SKSA-0131926 STARK Stötdämpare

789,85 SEK

Butik

22-139191 BILSTEIN Stötdämpare

845,09 SEK

Butik

65473169 NK Stötdämpare

862,04 SEK

Butik

Utbyte: fjäderben – VW Golf 6. Lista över verktyg du kommer behöva:

                      Stålborste

                      WD-40 aerosol

                      Kopparpasta

                      Skiftnyckel Nr16

                      Skiftnyckel Nr18

                      Hylsa nr.13

                      Hylsa nr.16

                      Hylsa nr.18

                      Hylsa nr.21

                      XZN hylsa nr.24

                      Insex bit Nr. H6.

                      XZN bits nr.6

                      Stötdämparhylsa

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Plattmejsel

                      Hammare

                      Svängjärn

                      Kofot

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – VW Golf 6. AUTODOCs experter rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – VW Golf 6. Rekommenderad stegföljd:

Steg 1

Öppna motorhuven.
Steg 2

Säkra bilen med kilar.
Steg 3

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 4

Höj bilens främre del och säkra fästdelarna.
Steg 5

Skruva av hjulbultarna.

Utbyte: fjäderben – VW Golf 6. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 6

Ta bort hjulet.
Steg 7

Avlägsna navlagrets skyddslock.

Vänligen notera!
Vissa bilar är inte utrustade med fälgkapslar.
Steg 8

Installera hjulet.

Utbyte: fjäderben – VW Golf 6. AUTODOC rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 9

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 10

Lossa hjulnavsbulten. Använd en tums 12-kantad hylsnyckel #24. Använd en trycknyckel.
Steg 11

Avlägsna skyddet till torkardiket. Lyft plasten ifrån vindrutetorkaren på skyddshuvens galler.
Steg 12

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 13

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. VW Golf 6
Steg 14

Ta bort hjulet.
Steg 15

Koppla loss kablarna och bromsslangen från stötdämparens montering. Använd en kofot.
Steg 16

Rengör fästena som anslutar stabilisatorn med fjäderbenet, och de som ansluter fjäderbenet till och kontrollspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 17

Skruva loss muttern och avlägsna krängningshämmaren från stötdämparen. Använd kombinyckel Nr 16. Använd XZN #6. Använd en spärrnyckel.
Steg 18

Skruva loss fästelementet som förbinder drivaxeln med hjulnavet. Använd en tums 12-kantad hylsnyckel #24.
Steg 19

Skruva loss fästelementet som håller fast kulleden i upphängningens länkarm. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 20

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 21

Koppla loss sfäriska ledet från armen. Använd en kofot.
Steg 22

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd hylsnyckel Nr18. Använd kombinyckel Nr 18. Använd en trycknyckel.
Steg 23

Sänk den hydrauliska domkraften 10-15 cm.

Utbyte: fjäderben – VW Golf 6. Tips från AUTODOC:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 24

Avlägsna drivaxeln från hjulnavet.
Steg 25

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen. Använd en spärrnyckel.
Steg 26

Koppla loss styrspindeln från fjäderbenet. Använd en platt metall mejsel. Använd en hammare.
Steg 27

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.

Utbyte: fjäderben – VW Golf 6. Proffsen rekommenderar:
Försäkra dig om att inte styrspindeln lossnar från lasten.
Steg 28

Skruva loss fjäderbenets övre fästen.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. VW Golf 6
Steg 29

Avlägsna fjäderbenet.
Steg 30

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – VW Golf 6. Tips från AUTODOCs experter:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 31

Komprimera fjädern.
Steg 32

Gör rent stötdämparens valstrådsfästen. Använd en stålborste. Använd WD-40 aerosol.
Steg 33

Avlägsna fjäderbenets ställmutter. Använd hylsnyckel Nr21. Använd HEX Nr. H6. Använd en spärrnyckel.
Steg 34

Avlägsna stötdämparens montering, dammskyddet och stötstoppet.
Steg 35

Lossa spiralfjädern.
Steg 36

Avlägsna fjädern.
Steg 37

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

AUTODOC rekommenderar:
Utbyte: fjäderben – VW Golf 6. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 38

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 39

Installera fjädern på stötdämparen.
Steg 40

Komprimera fjädern.
Steg 41

Installera montering, dammskydd och stötstopp på en ny stötdämpare.
Steg 42

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr21. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

Utbyte: fjäderben – VW Golf 6. AUTODOCs experter rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 43

Sluta komprimera fjädern.
Steg 44

Ta bort det monterade fjäderbenet.
Steg 45

Installera fjäderbenet inne i hjulhuset.
Steg 46

Fäst de övre fästelementen på stötdämparna. Dra inte åt den.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. VW Golf 6
Steg 47

Installera och dra åt en ny bult på styrspindeln. Använd hylsnyckel Nr18. Använd kombinyckel Nr 18. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 48

Avlägsna stöder under styrspindeln.
Steg 49

Montera drivaxeln i hjulnavet.
Steg 50

Sätt fast kulledet på länkarmen.
Steg 51

Dra åt kulledets fästmutter. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 52

Säkra krängningshämmarlänken till fjäderbenet. Använd kombinyckel Nr 16. Använd XZN #6. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 53

Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan. Fäst bromsslangen på fjäderbenet.
Steg 54

Rengör fälgens monteringssäte. Använd en stålborste. Behandla kontaktytan. Använd kopparpasta.
Steg 55

Installera hjulet.

Utbyte: fjäderben – VW Golf 6. AUTODOCs experter rekommenderar:
Håll upp hjulet när du skruvar i bultarna, för att undvika att du skadar dig.
Steg 56

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 57

Sänk bilen.
Steg 58

Dra åt fjäderbenets övre montering. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 15 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 59

Montera och säkra torkardikets skydd.
Steg 60

Dra åt skruvarna som håller fast drivaxeln med hjulnavet. Använd en tums 12-kantad hylsnyckel #24. Använd en momentnyckel. Dra åt den till 70 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 61

Skruva in hjulets bultar i ett korsmönster. Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 62

Installera navlagrets skyddslock.
Steg 63

Ta bort domkrafter och kilarna.
Steg 64

Stäng motorhuven.
