Så byter du bakre upphängningens nedre länkarm på BMW 3 E90 GUIDE | AUTODOC

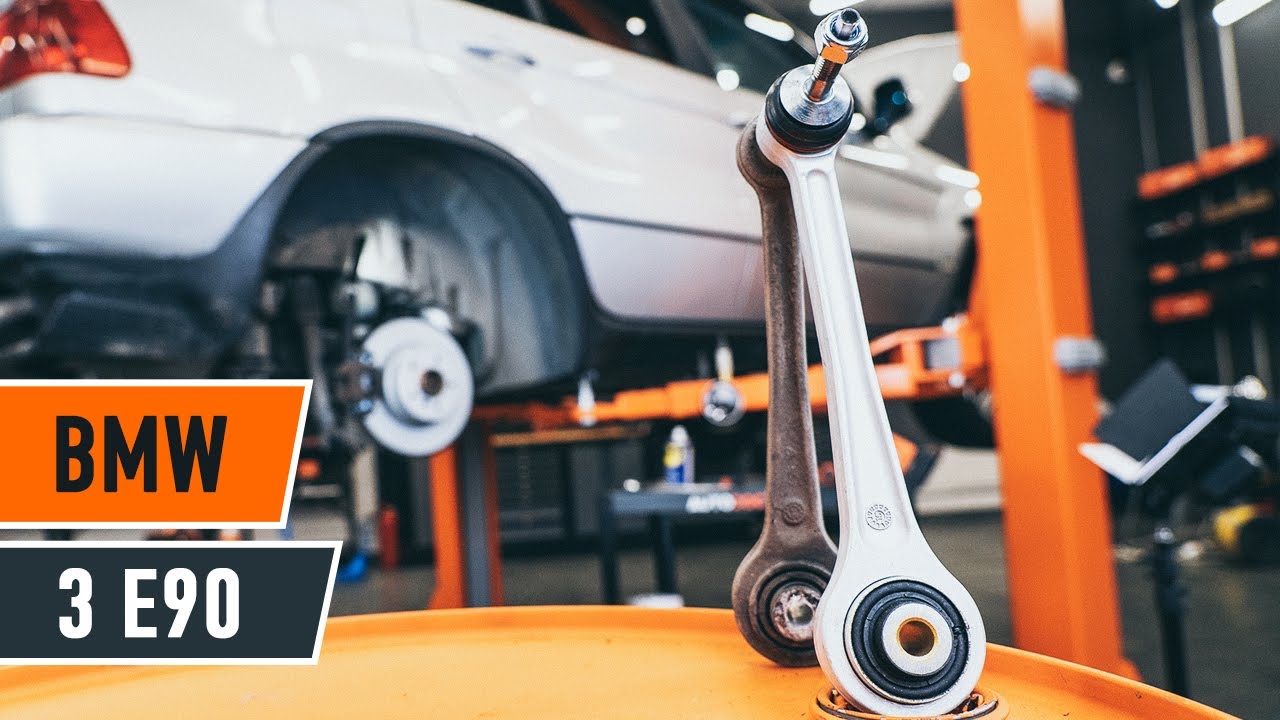

Byta främre undre arm på BMW E90 – utbytesguide

Alternativa produkter

Stång / stag, hjulupphängning

Utbyte: främre undre arm – BMW E90. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr 18

                      Skiftnyckel Nr 21

                      Torxbit T30

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Hammare

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: främre undre arm – BMW E90. AUTODOC rekommenderar:

Ersättningsförfarandet är identiskt för de vänstra och de högra nedre bärarmarna.
Notera: allt arbete med bilen – BMW E90 – bör göras medan motorn är avstängd.

Genomför utbytet i följande ordning:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.

Steg 4

Skruva av hjulbultarna.

AUTODOC rekommenderar:
Varning! Håll i hjulet medan du skruvar loss fästbultarna för att undvika skador. BMW E90
Steg 5

Ta bort hjulet.
Steg 6

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Skruva loss fästelementet som förbinder kulledden från den främre styrarmen till styrspindeln. Använd kombinyckel Nr 21. Använd Torx T30. Använd en spärrnyckel.
Steg 8

Rengör fästningen som kopplar styrarmen till underramen. Använd en stålborste. Använd WD-40 aerosol.

Steg 9

Skruva loss fästningarna som koppla länkarmen till underredet. Använd kombinyckel Nr 18 (2 delar).
Steg 10

Avmontera de bakre fästningarna på länkarmen. Använd en hammare.

Steg 11

Koppla loss underarmen från styrspindeln. Använd en hammare.
Steg 12

Avlägsna spaken.
Steg 13

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 14

Installera den nya spaken.

Utbyte: främre undre arm – BMW E90. Proffsen rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 15

Koppla tillbaka nedre stången till styrspindeln.

Steg 16

Skruva i fästet som förbinder kulleden på den främre styrarmen med styrspindeln. Använd kombinyckel Nr 21. Använd Torx T30. Använd en momentnyckel. Dra åt den till 165 Nm vridmoment.
Steg 17

Behandla fästningarna för kulleden. Använd kopparpasta.
Steg 18

Montera det bakre fästelementet på kontrollarmen.

Steg 19

Skruva in bakre fästningarna som kopplar länkarmen till underredet. Använd kombinyckel Nr 18 (2 delar).
Steg 20

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 21

Dra åt de bakre fästningarna på länkarmen. Använd kombinyckel Nr 18 (2 delar). Använd en momentnyckel. Dra åt den till 68 Nm vridmoment.+90°

AUTODOC rekommenderar:
Viktigt! Se till att använda nya fästen.
Steg 22

Behandla alla lederna på armen. Använd kopparpasta.
Steg 23

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
Utbyte: främre undre arm – BMW E90. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 24

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 25

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: främre undre arm – BMW E90. Vänta några minuter efter applicering av sprayen.
Steg 26

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. BMW E90
Steg 27

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 28

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 29

Ta bort domkrafter och kilarna.
